高精度机加工用接触式数控检测探头

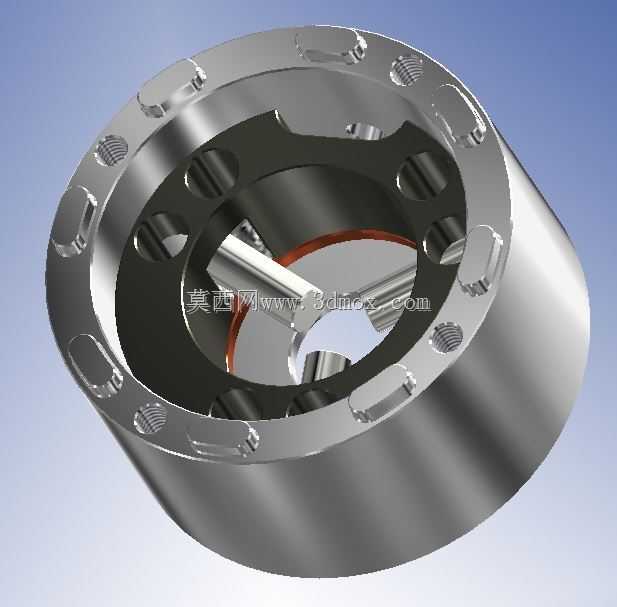

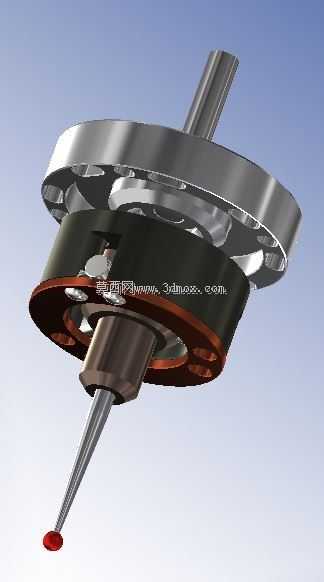

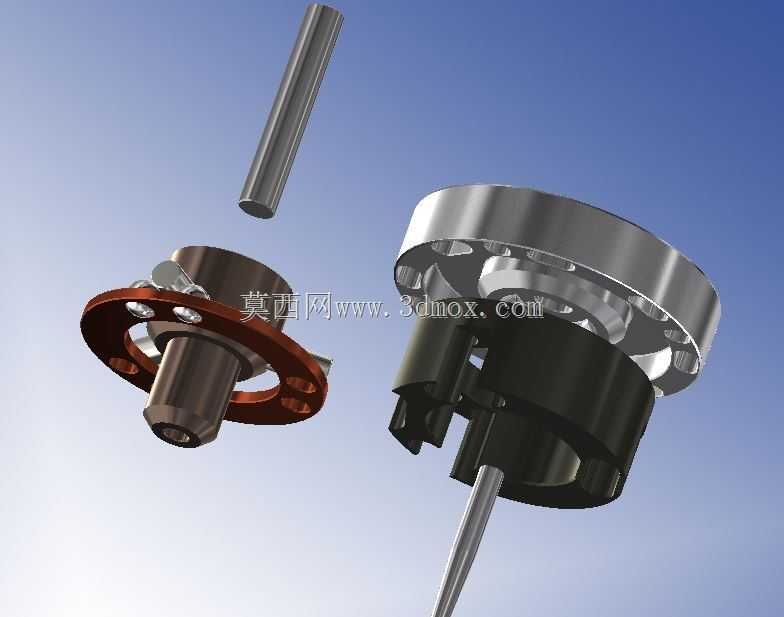

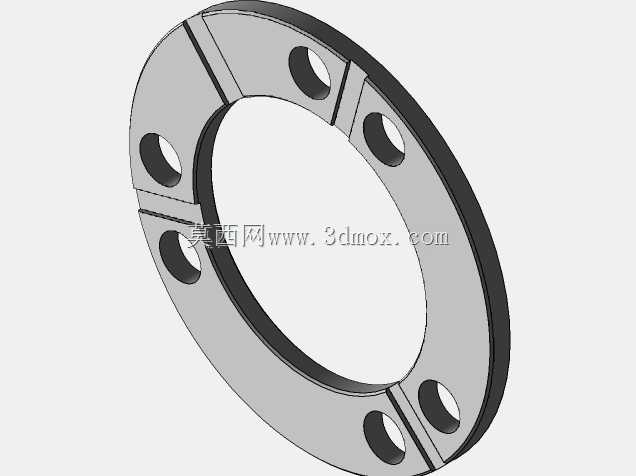

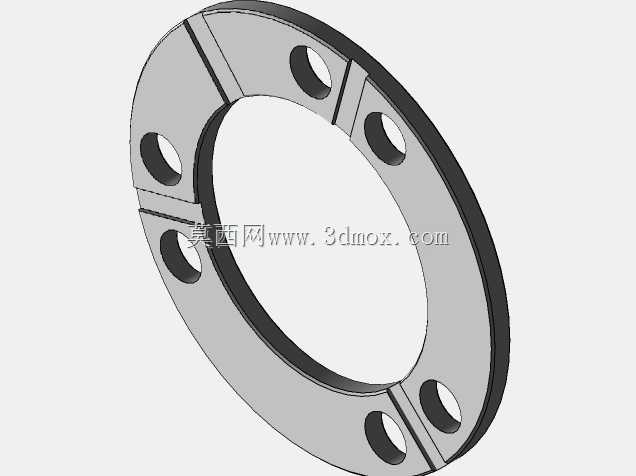

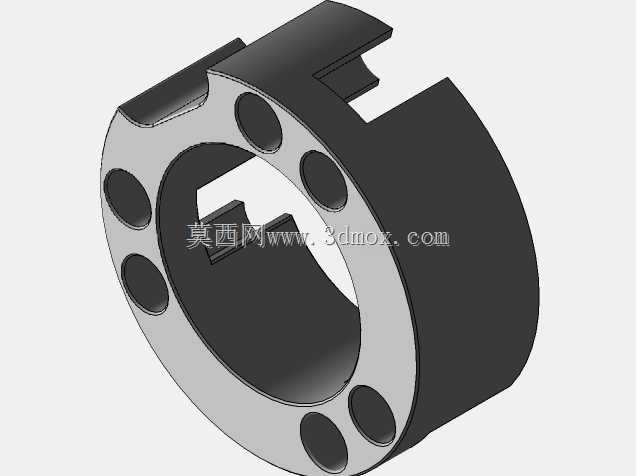

这款接触式数控检测探头，主要应用于数控铣床、加工中心、数控车床等各类金属切削机床的加工工序环节，承担工件装夹后的自动找正、加工过程中的尺寸在机检测、工件坐标系自动设定、毛坯余量快速识别等核心功能，能够有效替代人工打表找正的传统操作，大幅降低装夹辅助时间，避免人工找正带来的人为误差，提升批量零件加工的一致性与加工精度，尤其适配精密模具加工、航空航天结构件加工、高精度液压零件加工等对尺寸公差要求严苛的生产场景。从功能特性来看，该探头采用接触式触发测量原理，测针端部采用红宝石测球，具备极高的耐磨性与接触精度，触发后可快速向数控系统传输触发信号，实现测量点位的精准坐标采集；探头主体内置信号传输模块与触发机构，可适配有线、无线等多种信号传输方式，满足不同结构机床的安装使用需求，同时具备可靠的防切削液、防切屑防护结构，可在机床加工舱内的复杂工况下长期稳定工作，避免切削液、金属切屑侵入内部机构导致的测量失效。从设计思路层面，这款探头采用模块化分层结构设计，上部为安装法兰结构，可直接适配标准机床主轴接口，无需额外定制转接件即可完成快速安装；中部为主体功能舱，集成触发机构、信号处理模块与防护结构，外壳采用高强度不锈钢与耐磨工程材料组合，兼顾结构强度与轻量化需求，降低主轴负载；下部为测针安装接口，可根据不同测量场景更换不同长度、不同测球直径的测针，适配深腔、小孔、复杂曲面等不同特征工件的测量需求。在外形尺寸与安装边界上，该探头上部法兰采用标准主轴连接尺寸，可直接匹配BT、CAT、HSK等主流数控主轴接口，安装后整体同轴度控制在微米级，避免安装偏心带来的测量误差；探头主体外径适配常规机床主轴的避让空间，在加工过程中不会与工件、夹具发生干涉；测针伸出长度经过优化设计，既满足常规工件的深度测量需求，又保证测针具备足够的刚性，避免测量过程中测针挠曲带来的精度偏差。实际生产应用中，该探头可在工件装夹完成后自动完成工件棱边、内孔、外圆等基准特征的测量，自动计算工件坐标系偏移量并更新机床坐标系，无需人工手动输入坐标参数；在粗加工完成后，可自动测量加工余量，自动调整精加工进给参数与走刀路径；在精加工完成后，可直接在机完成关键尺寸的检测，无需将工件拆下移至三坐标测量室，大幅缩短零件加工的整体周转时间，同时可及时发现加工过程中的刀具磨损、工件变形等问题，避免批量报废情况的发生。
