双转子容积式新水泵结构设计

这款双转子容积式水泵主要面向中小流量高扬程的流体输送场景，可适配民用供水、小型设备冷却循环、液压系统辅助供油、洁净流体增压输送等多种工况，在紧凑型流体输送单元中具备突出的适配优势，能够在空间受限的安装环境下完成稳定的流体增压作业，相比传统叶轮式离心泵，其容积式工作原理对粘度偏高的流体也具备良好的输送适应性，不会出现叶轮泵输送高粘度介质时效率骤降的问题。

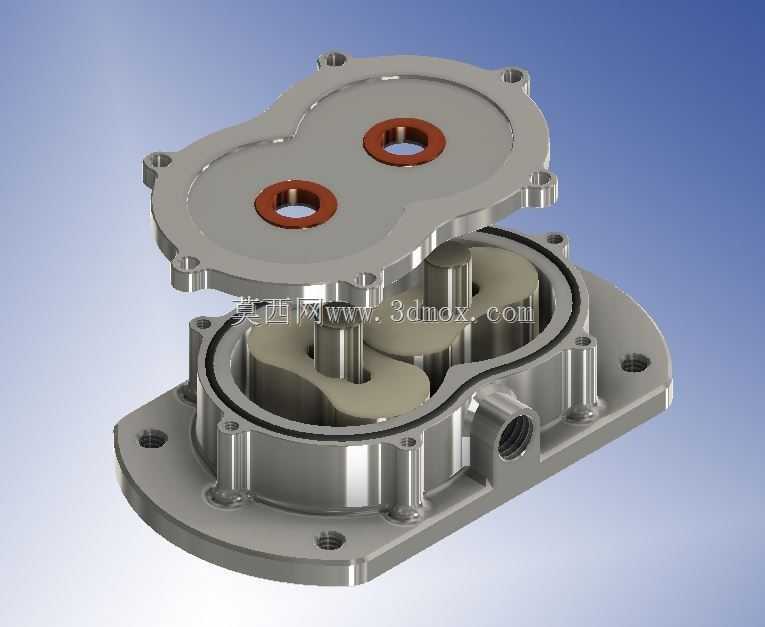

从实际用途来看，该泵依靠腔体内一对共轭啮合的8字形转子做同步反向转动，在转子与泵腔内壁、端盖之间形成周期性变化的密闭容腔，通过容腔容积的交替变化完成流体的吸入与增压排出，工作过程中转子之间无硬接触摩擦，运转噪音低、磨损量小，长期运行的稳定性更优，同时泵体自带的安装法兰与接口可直接对接标准管路，无需额外制作过渡连接构件，降低现场安装的适配成本。

在产品功能特性上，该泵的端盖集成了双轴密封结构，两个轴孔位置配置了耐磨密封衬套，既可以对传动轴起到径向支撑定位作用，也能阻断腔体内流体沿轴向外泄的路径，密封衬套采用耐磨材质制作，可承受长期运转的摩擦损耗，延长泵体的维护周期；泵壳与端盖之间设计了环形密封槽，可嵌入密封圈实现端面静密封，杜绝结合面的渗漏问题；泵体侧面设置了标准内螺纹流体接口，可直接对接同规格的管路接头，进出口方向沿泵体切线方向布置，能够降低流体进出泵腔时的紊流损失，提升流体输送效率。

设计思路上，这款泵采用上下分体式结构，分为下端泵壳主体与上端密封端盖两部分，通过周向均匀布置的螺栓实现紧固连接，这种拆分结构极大方便了内部转子组件的装配与后期维护拆解，无需破坏整体安装结构即可完成内部零件的检查更换；转子型线采用共轭曲线设计，运转过程中两个转子始终保持精准的啮合间隙，既不会发生干涉卡滞，也能将容腔之间的泄漏量控制在极低水平；安装底座采用带安装孔的法兰式结构，底座平面与泵腔轴线保持严格的位置精度，可保证安装后泵轴与驱动电机轴的同轴度要求，降低运转时的振动与偏磨风险。

从外形尺寸与安装边界来看，该泵整体采用紧凑的8字形轮廓布局，最大外轮廓尺寸适配小功率驱动单元的安装空间，底座上的安装孔位置按照通用安装规范设计，可直接固定在标准安装支架或设备台面上，轴向总高度控制在紧凑型安装区间内，侧面流体接口的中心高度与底座安装面保持固定尺寸，方便管路对接时的位置匹配，传动轴伸出端的尺寸适配常规联轴器连接要求，可直接对接标准驱动电机，无需定制特殊连接构件，整体安装边界预留了足够的螺栓操作空间，现场装配时无需特殊工装即可完成紧固作业。
