摆线式循环减速传动核心构件结构

　　在轻工包装、食品输送、小型自动化生产线这类对传动平稳性有较高要求的场景里，这类摆线结构的循环减速核心件，往往承担着低转速大扭矩输出的核心传动作用，和普通渐开线齿轮减速结构不同，它依靠多齿啮合的传动特性，能在小体积的安装空间内实现较高的减速比，同时啮合重叠系数大，传动过程中的冲击载荷更小，运行时的噪音控制表现更优，很适合用在对工位定位精度有一定要求、连续运行时长较长的轻载传动工位上。从实际使用的角度看，这类构件作为减速单元的核心传动件，直接和配套的针齿销、输出盘配合，将输入轴的高转速通过摆线齿廓的啮合传动转化为低转速的扭矩输出，相比普通圆柱齿轮减速结构，同等减速比下它的轴向尺寸更紧凑，不需要多级齿轮叠加就能实现大传动比，

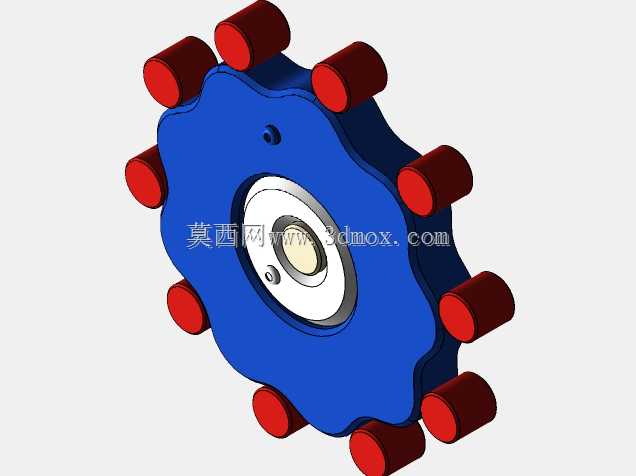

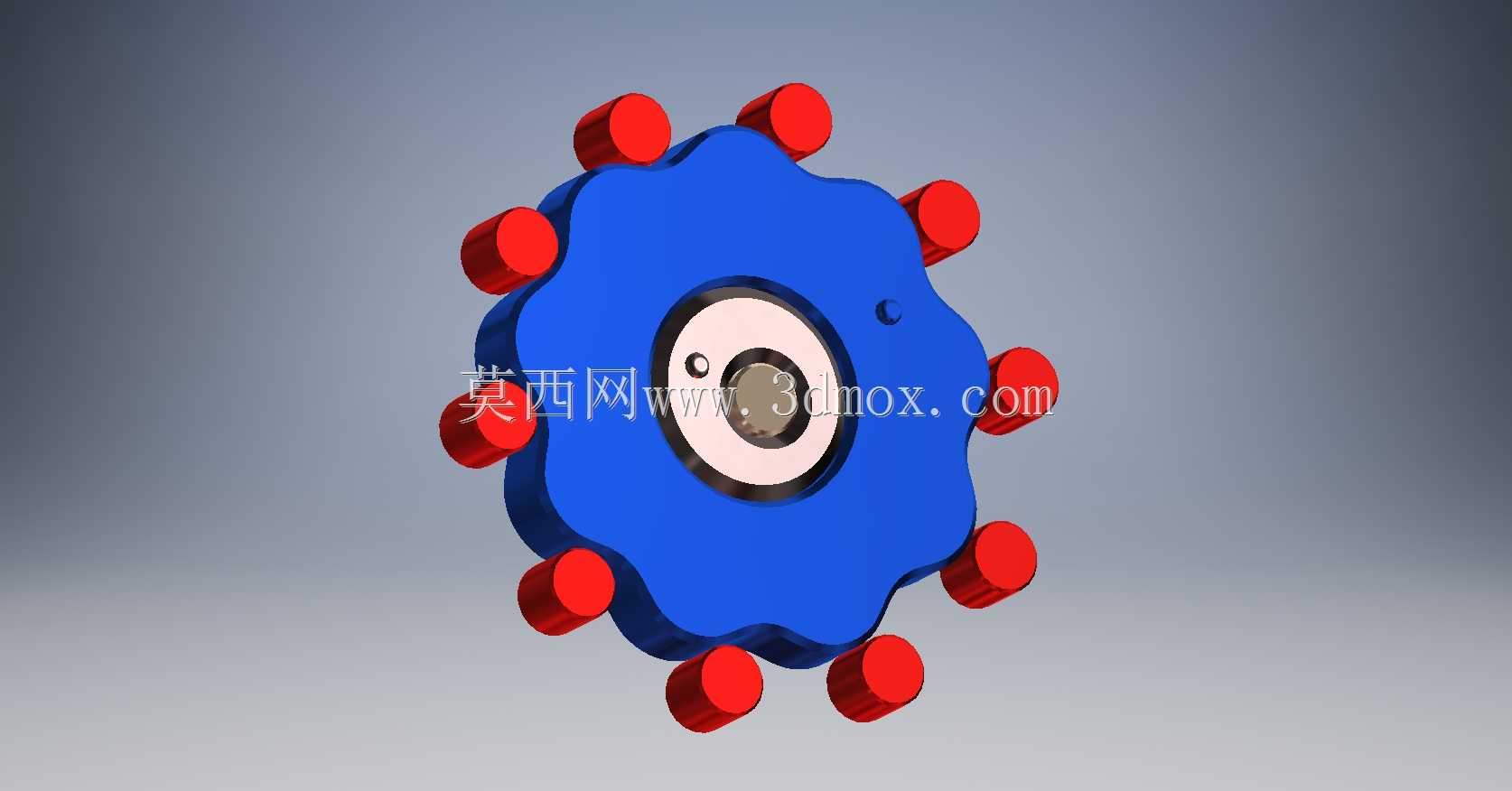

　　能有效缩减整个减速单元的安装占用空间，对于安装边界受限的小型设备来说，这类结构的适配性更强。设计这类构件的时候，首先要匹配对应减速比的齿廓参数，齿形的曲线精度直接决定了传动过程中的回程误差大小，齿廓加工的公差带需要控制在合理范围内，避免啮合过程中出现卡滞或者磨损过快的问题；中心的安装孔需要和输出端的配合轴径做公差匹配，通常选用过渡配合的公差等级，既保证传动过程中不会出现相对滑动，也能满足装配时的安装便利性。构件外缘均匀分布的圆柱销结构，是和针齿壳内的针齿套配合实现啮合传动的关键，这些圆柱销的位置度公差需要严格控制，每个销的中心到摆线轮中心的距离偏差不能超出设计阈值，否则会导致传动过程中受力不均，局部齿面磨损加剧，

　　缩短整个减速单元的使用寿命。从安装边界来看，这类摆线轮的最大外圆直径决定了整个减速单元的径向安装尺寸，中心安装孔的孔径和键槽尺寸需要和输出轴的参数完全匹配，构件的轴向厚度要和减速腔体的内部宽度适配，预留出合理的轴向窜动间隙，避免运行过程中出现端面摩擦。在实际选型适配的时候，需要结合传动端的额定负载、输入转速、工况冲击系数来确认摆线轮的材质和热处理工艺，通常连续运行的工况下会选用轴承钢做淬火处理，保证齿面和销柱的表面硬度，提升耐磨性能；如果是轻载间歇运行的场景，也可以选用优质合金结构钢做表面渗碳处理，在满足强度要求的前提下控制加工成本。这类传动结构的另一个优势是故障排查相对简便，当减速单元出现传动异响或者回程误差超标的时候，

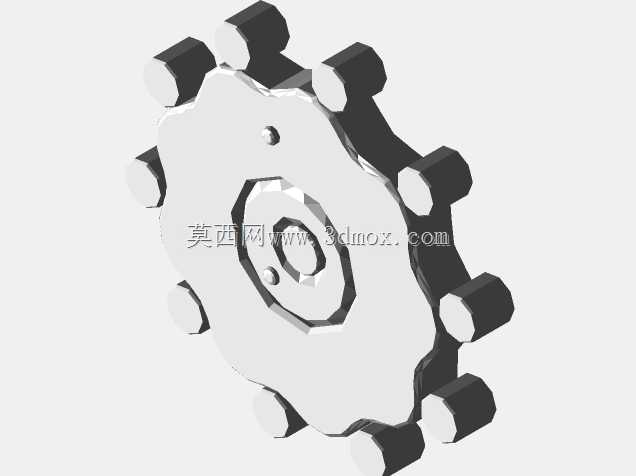

　　拆开腔体就能直接观察摆线轮齿面和销柱的磨损情况，不需要拆解复杂的多级齿轮组，日常维护的成本更低。在三维建模过程中，这类构件的建模难点在于摆线齿廓的曲线生成，需要严格按照摆线的参数方程绘制齿形曲线，不能用近似圆弧替代，否则生成的模型在做啮合运动仿真的时候会出现干涉问题，无法真实还原实际的传动状态；外缘的销柱安装孔需要用圆周阵列的方式生成，阵列的数量和角度要和齿形参数完全匹配，保证每个销柱的受力均匀性。很多刚接触这类减速结构的设计人员，容易在建模时忽略齿廓的修形参数，实际加工中为了补偿装配误差和热变形，摆线齿廓会做微小的等距修形和移距修形，建模时如果完全按照理论齿形生成，后续加工出来的零件会出现装配过紧、运行卡滞的问题，这也是这类构件设计过程中需要重点关注的细节。另外，中心孔处的定位台阶尺寸需要和配套的轴承端面匹配，保证装配后轴承的定位精度，避免输出轴出现径向跳动，影响整个传动单元的运行稳定性。
