带浮动压头结构的电路板加工雕刻执行头

　　在小批量电路板打样、柔性线路板修形、薄型覆铜板精细刻制的作业场景里，这类带浮动压合结构的雕刻执行头，是桌面级精细加工设备上直接决定刻线精度与成品良率的核心执行部件。和常规刚性固定的雕刻主轴头不同，这套结构的核心设计逻辑，是通过内置的弹性压合组件，在雕刻刀尖接触工件前，先由上下两组红色的框架压合端面贴合在待加工电路板表面，即便工件表面存在0.2mm以内的局部翘曲、铺覆不平整，或是工作台面存在微小的平面度误差，压合结构都能随表面起伏自适应调整位置，始终让雕刻刀尖的进给方向垂直于当前加工点的工件表面，避免出现刻线深浅不一、边缘崩边、甚至刀尖扎穿薄基板的问题。

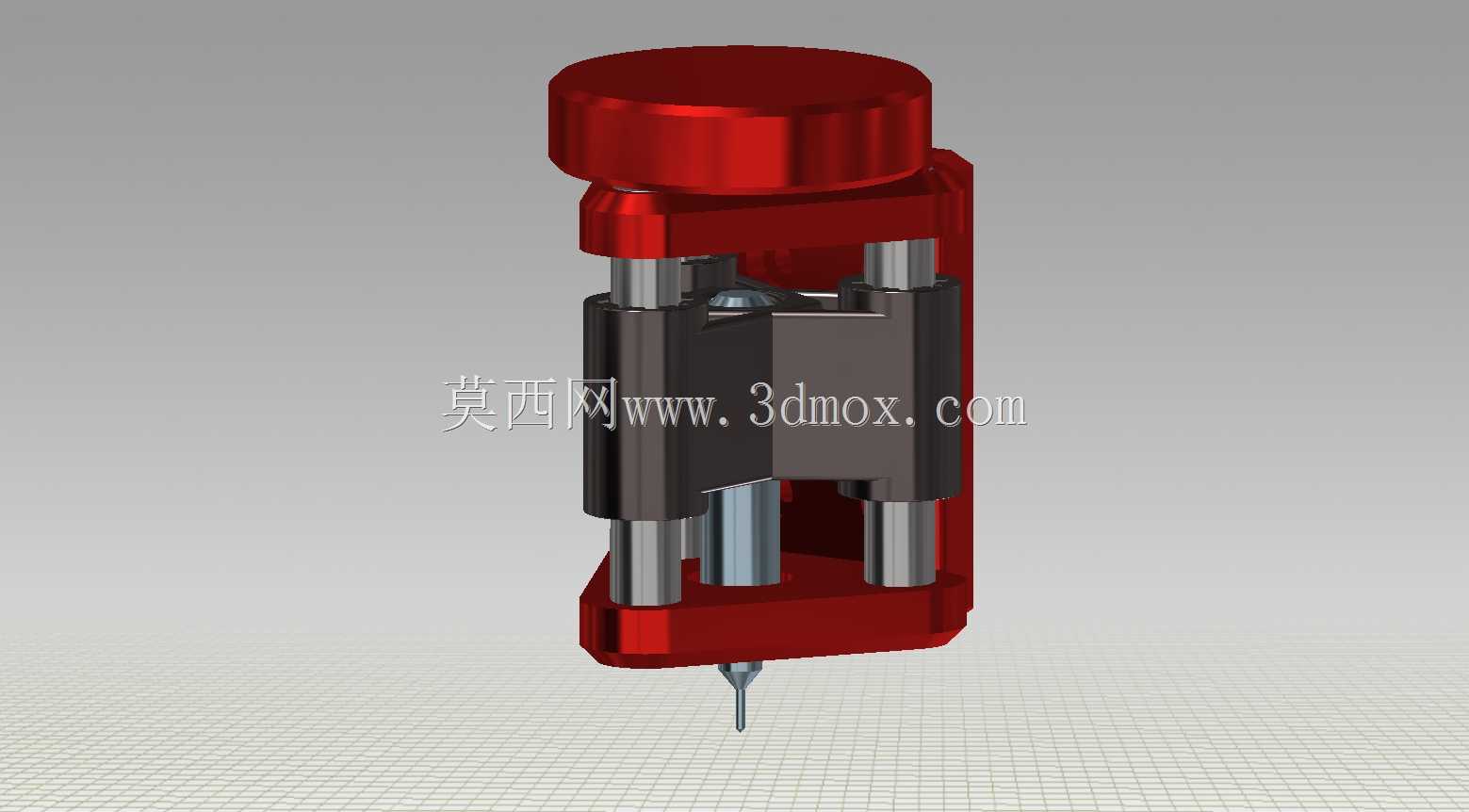

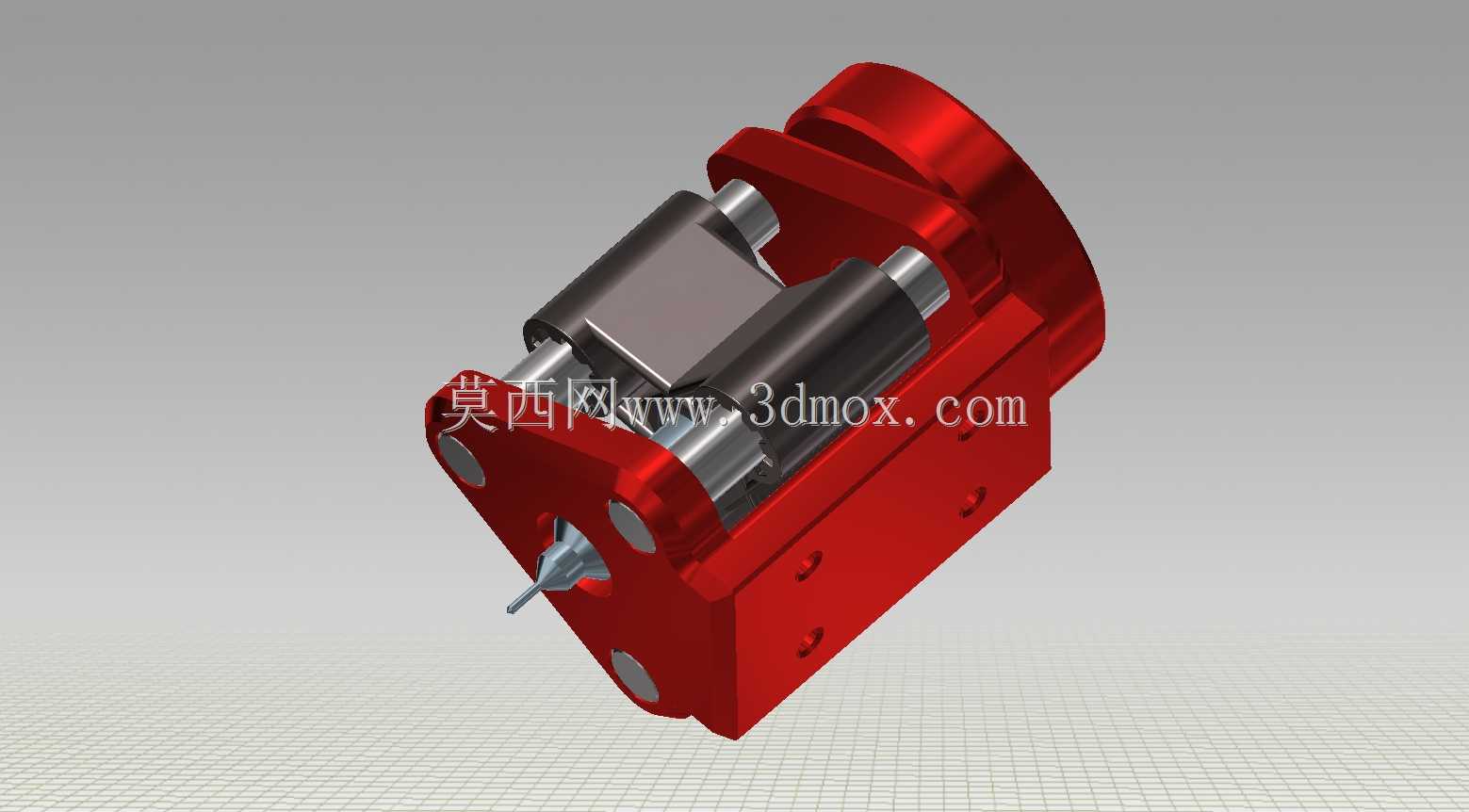

　　从结构布局来看，整个执行头采用对称式的框架设计，上下两块红色的高强度工程塑料端盖通过四根对称布置的光轴导向柱连接，形成稳定的滑动支撑框架，中间的黑色安装座用来固定雕刻主轴，主轴下端伸出的雕刻刀尖从下端盖中心的通孔穿出，刀尖的伸出长度可以通过安装座的锁紧螺钉微调，适配不同厚度的覆铜板加工需求。上端盖的圆柱形凸台是和设备Z轴滑台的连接接口，标准的圆柱安装面可以直接卡入滑台的夹头座内，通过侧向螺钉锁紧即可完成固定，不需要额外设计转接法兰，能适配多数桌面级数控雕刻设备的Z轴安装尺寸，安装边界的外径控制在60mm以内，总高度不超过110mm，不会占用过多的Z轴运动空间，在小行程的桌面设备上也能留出足够的工件装夹高度。

　　实际作业过程中，当Z轴带动整个执行头向下进给时，下端盖的环形端面会先接触到电路板表面，随着Z轴继续下压，四根导向柱上的弹簧被压缩，中间的主轴安装座带着刀尖沿着导向柱向下滑动，直到刀尖接触工件表面开始雕刻，这个过程中压合端面始终以恒定的压力压在加工点周围的基板上，既可以防止薄型电路板在雕刻力作用下发生翘曲位移，也能抵消Z轴进给时的微小过冲量，让刻线深度保持稳定。在加工完成后Z轴抬升时，弹簧的回弹力会带动框架快速复位，不会出现压头刮花已加工表面的问题。

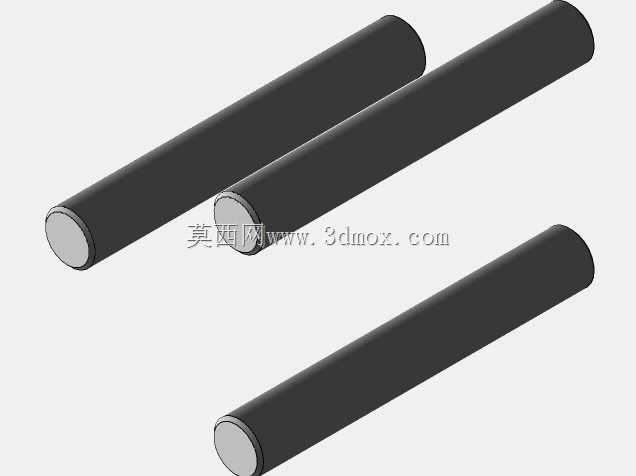

　　这套结构的导向部分采用无油衬套配合光轴的设计，滑动间隙控制在0.01mm以内，既保证了浮动过程的顺畅无卡滞，也避免了间隙过大导致的刀尖偏摆，能满足0.1mm宽度精细刻线的加工精度要求。所有的受力部件都做了对称布置，压合时的受力均匀分布在四根导向柱上，长期使用不会出现单侧磨损导致的滑动卡滞问题，日常维护只需要定期清理导向柱上附着的加工碎屑，不需要额外加注润滑脂，适配电路板加工车间多粉尘的作业环境。和采用气浮压脚的高端雕刻头相比，这套纯机械弹性浮动的结构不需要外接气源，整体结构更紧凑，成本更低，同时能满足绝大多数中小批量电路板打样的加工精度要求，是桌面级精细雕刻设备上性价比极高的执行端解决方案。在针对柔性电路板加工时，这套压合结构还能起到展平工件的作用，避免柔性基材在雕刻过程中出现褶皱，保证刻线的连续性，不会出现断刀、刻线偏移的问题。
