微型齿轮泵壳体精密结构设计

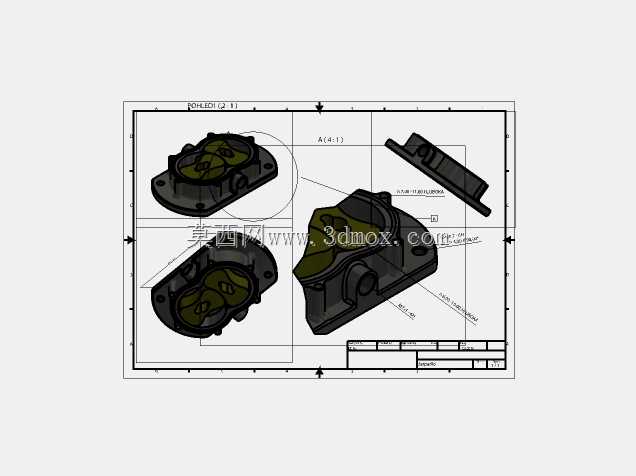

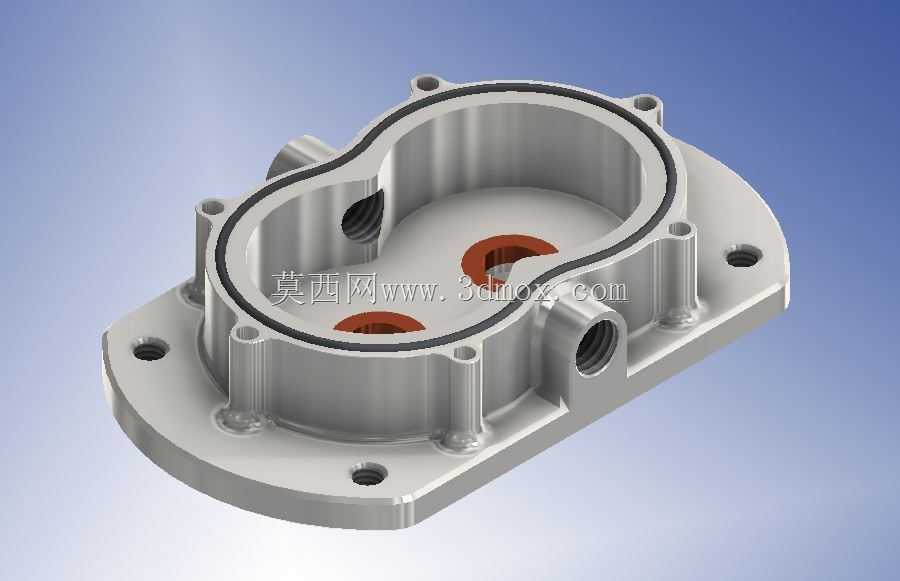

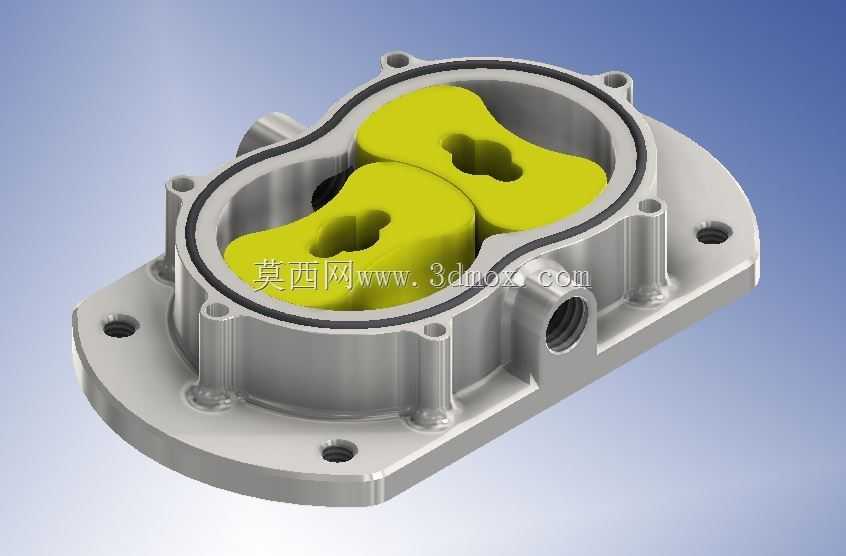

该结构为微型容积式泵的核心承载壳体，主要应用于小流量流体输送场景，常见于小型液压润滑回路、精密冷却循环系统、医疗流体给药装置、实验室微量试剂传输设备以及小型燃油供给单元中，承担着容纳泵芯运动组件、构建密闭流体腔室、提供安装定位基准、衔接外部管路的核心作用，是微型泵实现稳定流体输送的基础结构载体。从功能特性来看，该壳体采用一体化压铸成型的铝合金基体设计，整体重量轻、导热性优异，能够及时带走泵组长时间运行产生的摩擦热量，避免内部组件过热失效。壳体内部为双圆弧连通的8字形腔体，精准匹配齿轮式泵芯的运动轮廓，腔体内壁预留均匀的加工余量，可通过精加工保证与齿轮外圆的配合间隙，既减少流体内泄漏提升容积效率，又避免齿轮运转过程中与腔壁发生剐蹭。腔体上端面加工有连续的环形密封槽，可嵌入适配截面的橡胶密封圈，与泵盖装配后实现端面静密封，杜绝高压流体从结合面渗漏；壳体侧面开设两个带内螺纹的流体接口，分别作为流体的吸入腔与压出腔通道，接口位置与腔体流道顺滑衔接，减少流体转向带来的局部阻力损失，降低泵组运行的湍流噪音。从设计思路层面，该壳体采用安装基座与腔体一体化的结构方案，底部延伸出带多个安装孔的法兰基座，安装孔位沿基座轮廓均匀分布，可通过螺栓将泵组整体固定在设备安装面板上，法兰基座与腔体之间设置多道加强筋结构，既提升壳体整体刚性，避免装配紧固时腔体发生形变影响内部配合精度，又能在泵组运行时传递振动，降低共振带来的噪音影响。腔体周边均匀分布的凸台螺栓孔，用于实现泵盖与壳体的精准紧固，每个凸台都做了加厚处理，保证螺栓锁紧时的结构强度，不会出现锁附开裂的问题。从安装边界来看，该壳体整体轮廓为带延伸法兰的类8字形结构，法兰安装面为精加工基准面，平面度控制在较高精度范围内，保证安装后泵组与安装面贴合紧密无倾斜；所有安装孔的位置度公差经过严格校核，可适配常规微型泵的安装孔距标准，无需额外定制转接板即可完成装配；侧面流体接口的中心高与安装法兰面保持固定尺寸，方便外部管路的快速对接，不会出现管路错位、强行装配带来的密封失效问题。壳体内部腔体的深度尺寸与泵芯齿轮厚度精准匹配，装配后齿轮端面与泵盖之间的间隙可控制在合理范围，兼顾容积效率与运转灵活性，整体结构充分考虑了微型泵小体积、高可靠性、易装配的使用需求，能够在紧凑的安装空间内实现稳定的流体输送功能。
