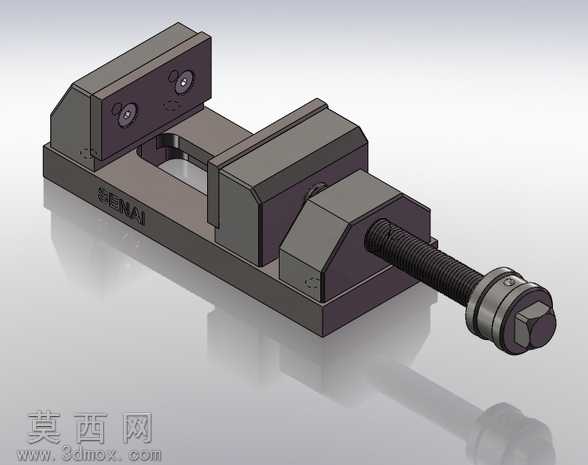

精密螺杆式机用台虎钳三维结构设计

本作品为机加工场景使用的螺杆式精密台虎钳三维模型，采用SolidWorks完成全参数化建模，整体建模过程遵循机械加工工装的实际生产尺寸逻辑，所有零件均按照真实机用虎钳的装配公差要求完成配合约束，可直接用于装配干涉校验、工装结构演示以及机加工教学场景使用。模型整体采用自底向上的建模思路，首先完成固定钳身、活动钳身、夹紧螺杆、锁紧螺母、钳口压板、导向滑轨等单个零件的特征建模，其中固定钳身作为整个虎钳的承载基座，建模时重点还原了底部的安装定位槽、中部的导向滑槽以及端部的螺杆支撑座结构，通过拉伸、切除、倒角、圆角等基础特征完成基体造型，对钳身表面的铸造圆角、安装孔位的沉头结构都做了精细化还原，保证零件结构与实际铸件的工艺特征一致。活动钳身部分重点还原了与滑轨配合的导向面、钳口安装槽以及螺杆驱动的连接槽结构，建模时严格控制导向面的平行度公差，保证活动钳身在滑轨上滑动时无卡滞。夹紧螺杆作为核心传动零件，建模时还原了梯形传动螺纹、端部的方头驱动结构以及中部的轴肩定位结构，螺纹特征采用真实螺旋扫描生成，而非简单贴图示意，能够清晰展示螺杆与螺母的传动配合关系。钳口压板部分还原了表面的防滑齿纹结构以及安装沉孔，齿纹的角度、间距均按照实际机用虎钳的夹持防滑要求设计。装配阶段通过同轴配合、平行配合、距离配合完成所有零件的约束，真实模拟虎钳的螺杆驱动夹紧动作，活动钳身可随螺杆转动实现沿滑轨的直线往复运动，完成工件的夹紧与松开动作。渲染阶段采用金属材质为主，钳身部分采用哑光铸铁材质，还原铸造件的磨砂质感，螺杆部分采用光亮合金钢材质，表面做金属抛光质感处理，钳口压板采用淬火钢的深色金属质感，整体渲染采用柔和的工业产品打光方式，通过环境光遮蔽效果突出零件的结构层次与装配关系，清晰展示虎钳各部分的结构细节与装配逻辑。整个模型结构完整，无缺失零件，无多余特征，所有配合关系符合机械设计规范，能够直观展示螺杆式虎钳的工作原理与结构组成，可用于机械设计教学、工装方案展示、机加工工艺讲解等多个场景。
