老式手动台钻精密机械结构三维设计

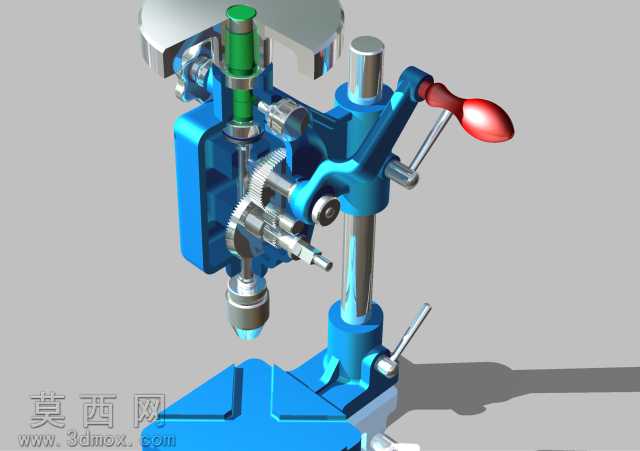

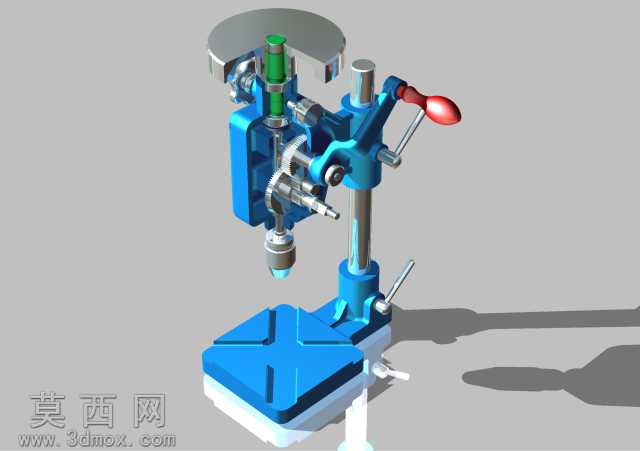

本作品为老式常规手钻即台式手动钻床的三维建模设计，整体建模过程严格遵循真实手动台钻的机械结构比例与装配逻辑，在三维建模软件中完成全零件的参数化搭建，从底座、立柱、传动箱体、进给手柄到钻夹头、操作握柄均逐一还原真实机械结构的尺寸配合关系。建模阶段对核心传动结构做了精细化还原，包括齿轮啮合传动副、主轴升降导向结构、手动进给的杠杆联动机构，各零件间的装配约束完全匹配实际设备的运动逻辑，可直观演示手动按压手柄带动主轴下行进给、松开后主轴复位的完整动作流程。材质渲染阶段针对不同零件的实际材质做了区分处理：机身主体铸件部分采用饱和度适中的蓝色烤漆材质，还原老式工业设备的漆面质感，金属立柱、钻夹头、齿轮传动件采用抛光金属与磨砂金属结合的材质表现，区分加工面与非加工面的视觉差异，操作手柄的红色握把采用哑光胶木材质，底座采用铸铁磨砂质感，各材质的反光度、粗糙度参数经过反复调试，渲染输出的效果图光影自然，结构阴影清晰，可直观呈现设备的立体结构与部件层次。设计思路上以还原经典老式手动台钻的实用化结构为核心，重点突出设备的手动操作特性与机械传动逻辑，没有添加冗余的装饰性结构，所有建模部件均对应真实台钻的功能模块：底座用于工件装夹固定与设备支撑，立柱承担主轴箱体的升降导向与承重，传动箱内部容纳齿轮变速与传动结构，侧面的红色手柄为进给操作部件，顶部的调节结构用于行程限位与钻深控制，钻夹头用于装夹不同规格的钻头。建模过程中对零件间的干涉问题做了全面排查，确保各运动部件在动作行程内无碰撞、无卡滞，完整复现了传统手动台钻结构简单、操作便捷、适用于小型零件钻孔加工的设备特点，整体模型结构完整，细节表现到位，可用于机械结构教学、老式工业设备展示、相关加工设备的设计参考等场景。
