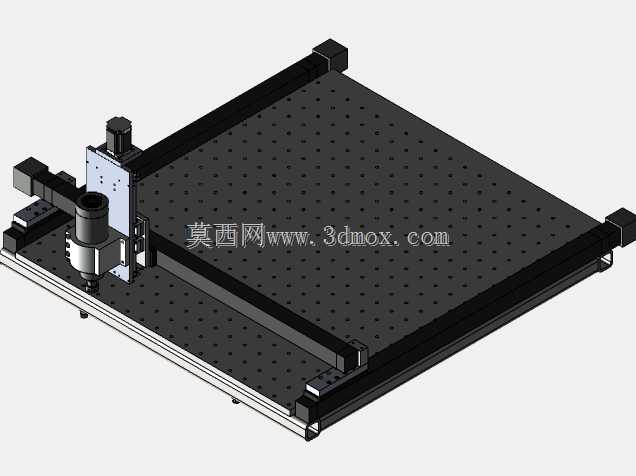

后置Z轴龙门式数控雕刻加工工作台结构

该结构为面向小型数控加工场景设计的龙门式运动承载平台，可适配桌面级数控雕刻、软金属切削、非金属板材铣削加工等多种作业场景，常见于个人DIY加工、小批量手板制作、教学实训加工等领域，能够为加工执行端提供稳定的XYZ三轴运动支撑，满足小尺寸工件的高精度加工作业需求。整体结构采用铝型材搭建外框架，搭配带密集阵列安装孔的铸铁工作台面，台面的多孔设计可适配不同规格的工件压装夹具，无需额外开设T型槽即可快速完成异形工件、规则板材的装夹固定，装夹位置可根据工件尺寸灵活调整，大幅降低不同规格工件的装夹准备时间。在结构设计上，该方案将Z轴传动组件采用后置式布局，将Z轴驱动与导向组件布置在X轴滑座的后侧位置，这种布局能够有效缩短X轴滑座的前端悬伸长度，降低滑台运动过程中的重心偏移量，避免传统前置Z轴结构在高速运动时出现的滑台震颤问题，同时可消除滑块运动路径上的结构干涉，让传动滑块全程处于顺畅的导向行程内，避免运动卡滞、间隙过大的问题。X轴采用双侧同步导轨传动布局，两根平行导轨分别布置在工作台两侧的型材梁上，由同步带或丝杠驱动龙门横梁做前后方向的Y轴运动，横梁上搭载的X轴滑座可沿横梁做左右横向运动，Z轴滑座搭载加工主轴可做上下垂直进给，三轴的运动行程覆盖整个工作台面的加工范围，可满足最大幅面不超过工作台边界的板材类工件全幅面加工需求。安装边界方面，整体框架采用标准工业铝型材拼接，底部可搭配可调脚杯调整水平度，无需额外浇筑安装基础，放置在平整的硬质工作台面即可完成部署，各轴的驱动电机、导轨滑块均采用模块化安装设计，后期维护更换部件时无需拆解整体框架，仅需拆卸对应模组的安装紧固件即可完成替换。主轴安装位采用标准夹座设计，可适配不同功率的风冷、水冷加工主轴，用户可根据自身加工材质的需求更换对应功率的主轴组件，无需改动Z轴滑台的安装结构。该结构的设计核心在于通过Z轴后置的布局优化，在控制整体制造成本的前提下提升运动稳定性，解决小型龙门数控设备常见的运动间隙大、高速震颤的痛点，兼顾了加工精度、组装便捷性与后期维护的便利性，适合小型加工场景下的轻量化加工作业使用。
