派克线性驱动龙门式CNC加工设备

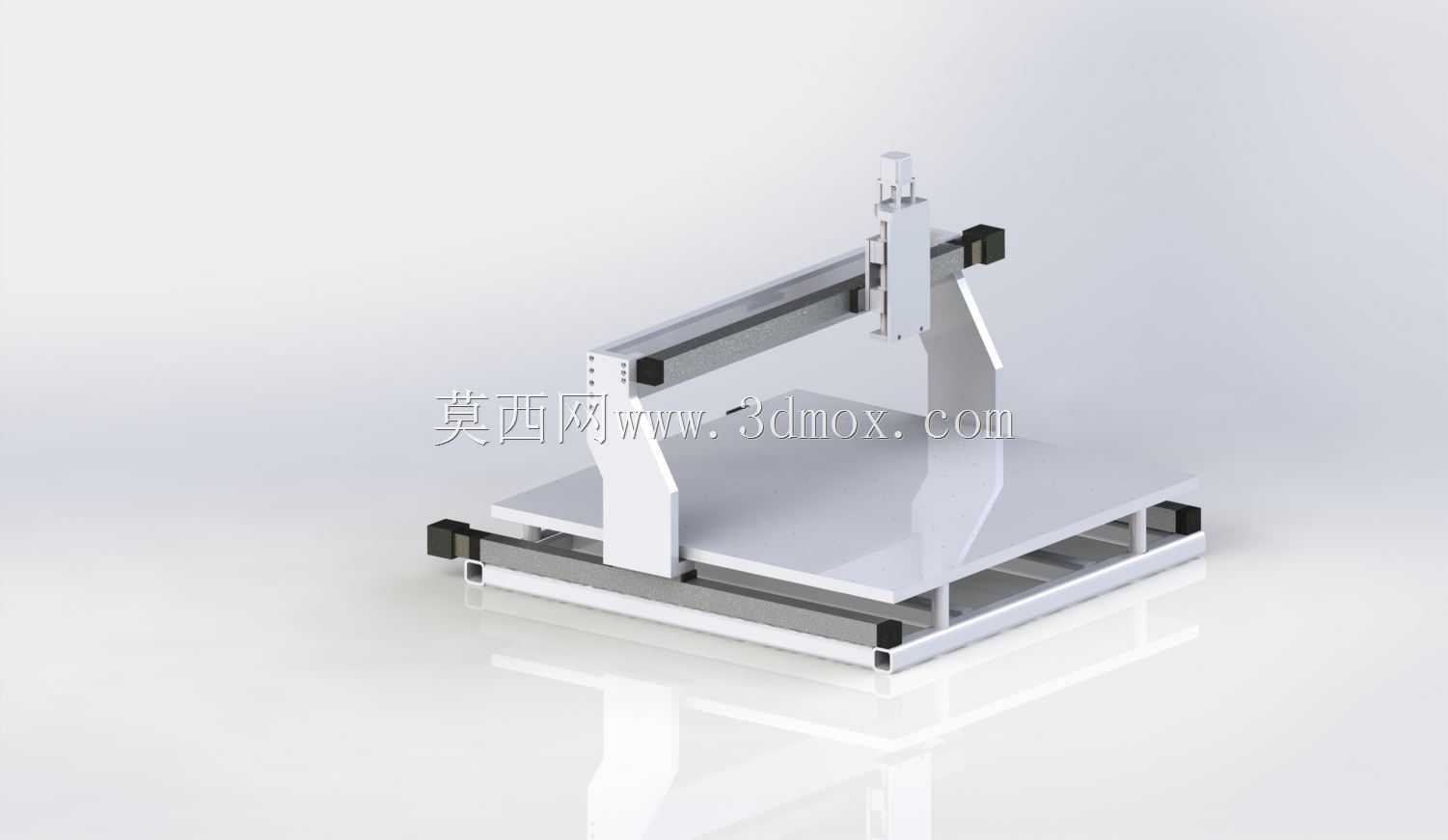

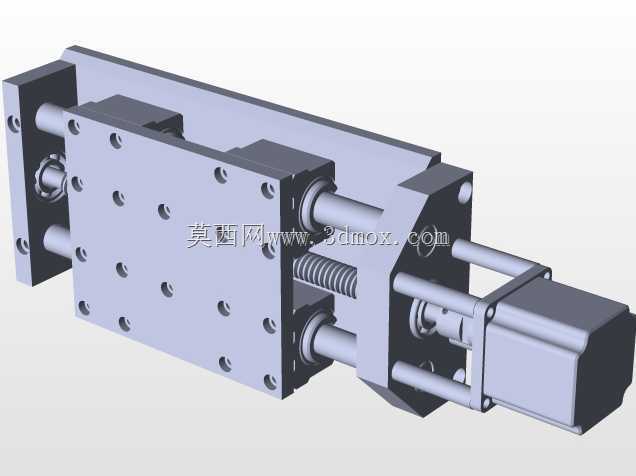

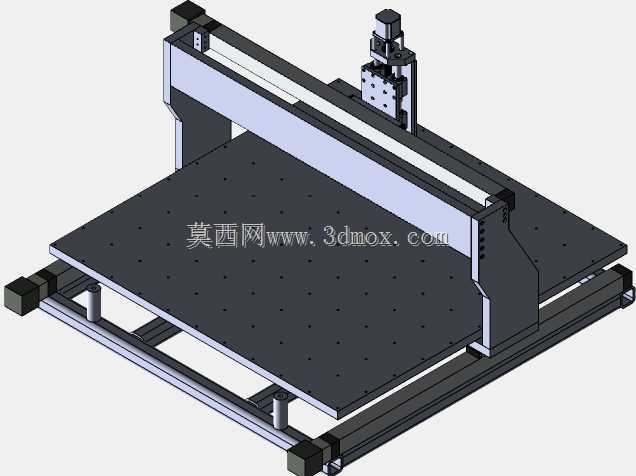

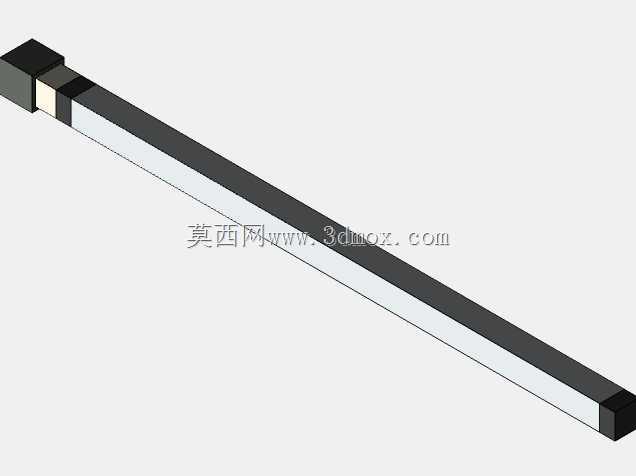

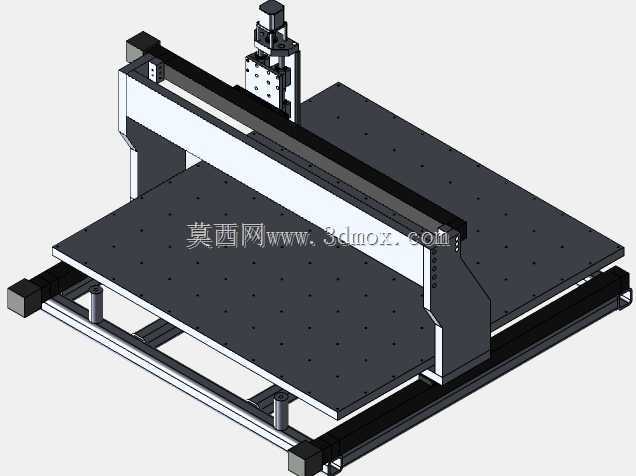

这款龙门式结构的加工设备，核心围绕派克线性驱动器搭建运动体系，主要面向小尺寸精密零部件的铣削、雕刻、轻量钻削加工场景，可覆盖小型五金件加工、手板模型制作、教学实训加工、非标小零件定制等多类生产场景，适配小型加工车间、个人工坊、职业院校实训基地等不同使用场景的加工需求。设备采用经典龙门跨式布局，底部为双层框架式承载基座，下层基座预留了线性导轨的安装基准面，通过高精度直线导轨实现Y轴方向的平稳往复运动，上层为固定式工件装夹平台，平台表面预留标准T型槽安装位，可适配通用工装夹具、真空吸附平台等不同装夹结构，满足不同材质、不同外形工件的装夹固定需求。两侧立式支撑臂采用一体化折弯焊接结构，经时效处理消除内应力后完成精加工，为横梁提供稳定的支撑基准，有效避免高速运动过程中结构共振影响加工精度。横梁搭载X轴线性驱动组件，搭配同系列派克线性驱动器实现横向高速进给，滑枕部分集成Z轴垂直运动模组，可搭载不同功率的高速电主轴，完成多维度的复合加工动作。设计过程中优先考虑运动刚性与传动精度的平衡，所有运动轴的线性驱动器均采用预紧安装方式，消除传动间隙，同时在各轴行程两端设置硬限位与软限位双重防护结构，避免超程运动造成设备损坏。整体安装边界控制紧凑，无需过大的车间占地空间，基座底部预留水平调节脚轮安装位，既可以通过脚轮完成短距离移位，也可以通过调节脚杯完成设备水平校准，无需额外制作专用安装地基，降低部署成本。设备的走线全部采用拖链内置布局，避免运动过程中线缆磨损，同时各运动轴的润滑点位均预留外置注油通道，日常维护无需拆解设备外壳，可快速完成润滑保养作业，有效降低长期使用的维护成本。
