脱蜡铸造用鼻涕虫式传感构件

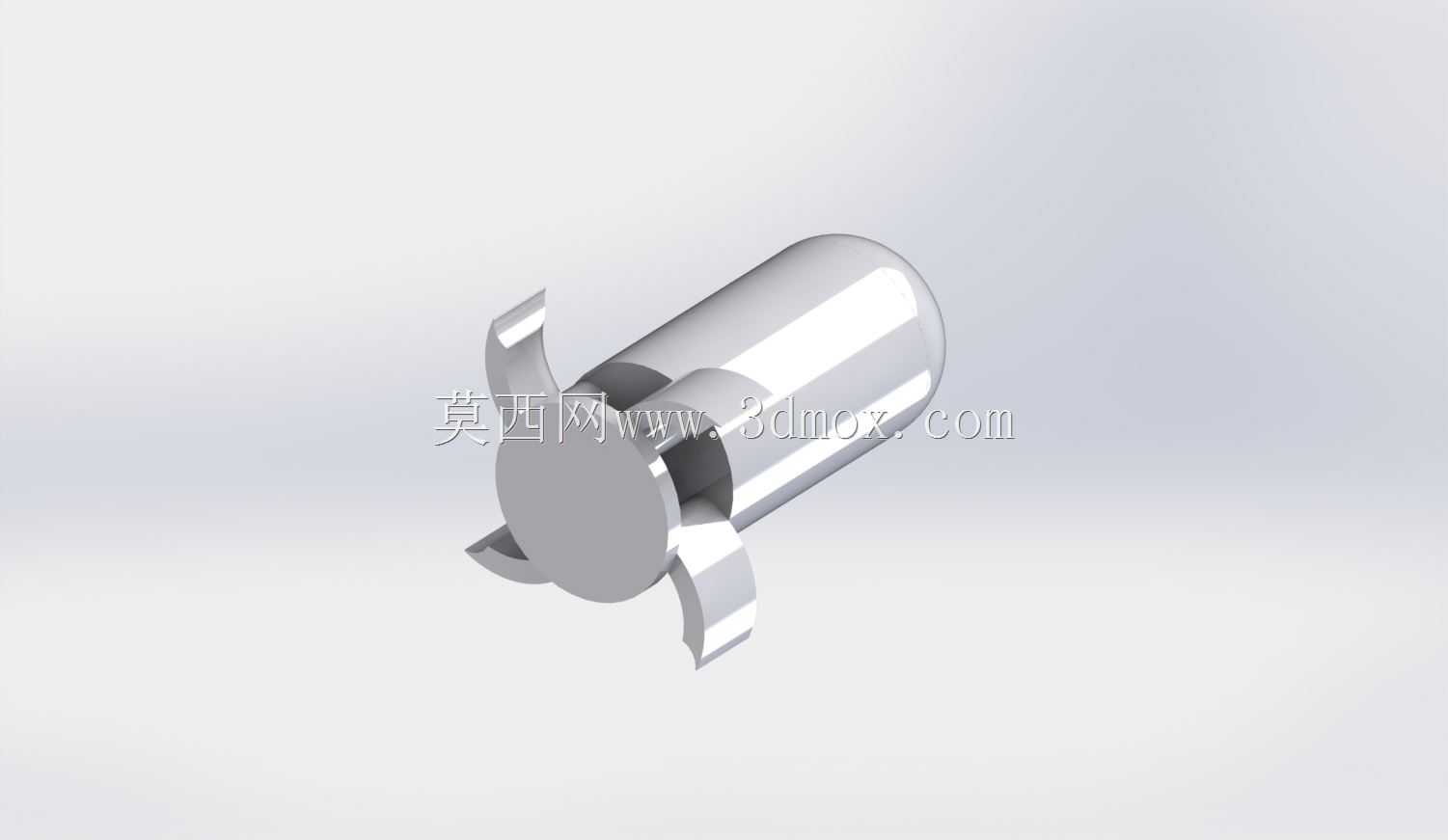

　　在精密脱蜡铸造的生产链路里，这类带侧翼的圆柱状构件常作为传感类部件的铸造原型使用，适配铝、黄金等不同材质的熔模铸造工艺需求。从实际应用场景来看，这类构件多嵌入到小型精密检测设备的传感端装配位，承担信号传导过程中的结构支撑与介质导流作用，在小量程流体压力检测、微位移传感模组里都能见到同结构的量产零件。

　　设计阶段首先要考虑脱蜡工艺的成型可行性，主体圆柱段的拔模斜度控制在0.5度以内，既保证蜡模脱模时不会出现侧壁拉伤，也能减少后续机加工的余量。端部三个均匀分布的弧形侧翼，并非装饰性结构，一方面是作为安装时的周向防转卡位，装配时卡入对应基座的卡槽内，无需额外打定位销就能限制构件的转动自由度；另一方面侧翼的弧形曲面是经过流场仿真优化的，当传感端接触流体介质时，曲面能引导介质均匀作用在传感端面，避免局部紊流导致的检测数值波动。

　　从安装边界来看，主体圆柱的外径公差控制在h7级，适配常规的O型圈密封槽安装尺寸，安装时插入基座的预留孔位后，三个侧翼的端面刚好与基座安装面齐平，轴向定位靠圆柱根部的轴肩实现，不需要额外设计锁紧结构就能满足0.1MPa以内的压力工况密封要求。整体轴向长度控制在22mm，侧翼展开后的最大回转直径为16mm，不会占用过多的传感模组内部空间，适配小型化检测设备的紧凑布局需求。

　　材质适配性上，该原型既可以用铝合金做低压脱蜡铸造，产出轻量化的结构件用于民用消费电子类传感设备，也可以用黄金材质做精密铸造，用于高端化工检测场景下的耐腐传感构件，不同材质铸造时仅需要调整浇口的位置与排气槽的深度，主体结构不需要做改动，具备较好的工艺通用性。结构设计时特意将所有棱边做了R0.3的圆角处理，避免脱蜡过程中蜡模在尖角处出现应力开裂，同时铸造完成后也不会出现应力集中的薄弱点，提升零件的长期使用稳定性。

　　在实际装配调试中，这类构件的侧翼还可以作为预紧的受力点，安装时用专用卡具卡住三个侧翼旋入安装位，不会损伤圆柱密封面的表面粗糙度，能保证密封面的Ra1.6光洁度要求，减少密封失效的概率。针对传感场景的特殊需求，圆柱内部的通孔同轴度控制在0.02mm以内，保证内部信号传导介质或者引线的穿装顺畅，不会出现卡滞或者偏心导致的信号偏移问题。
