步进驱动线性轴滑块致动传动结构

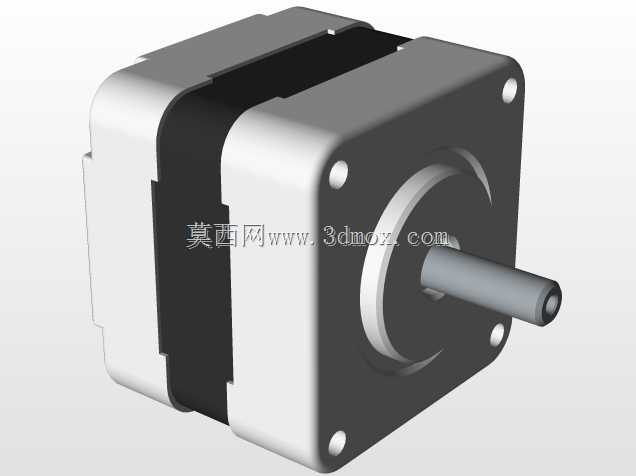

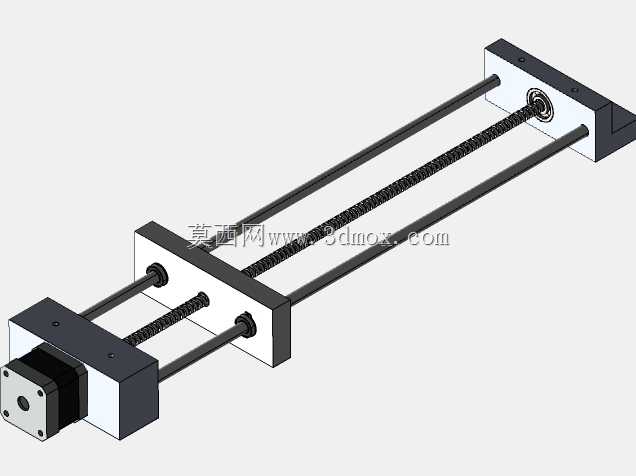

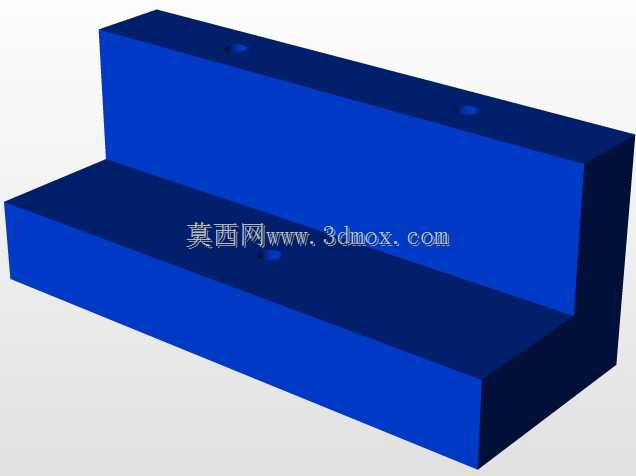

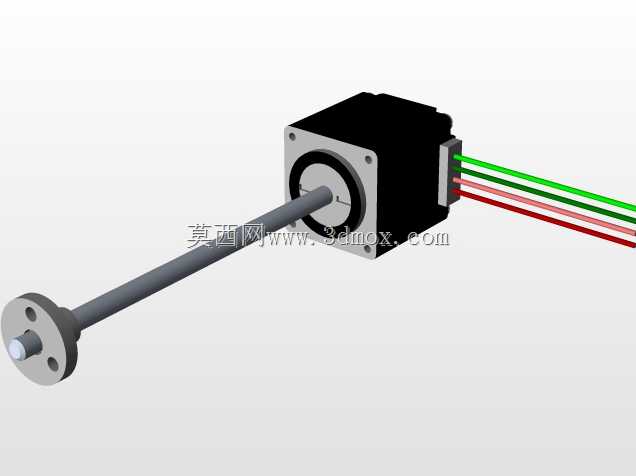

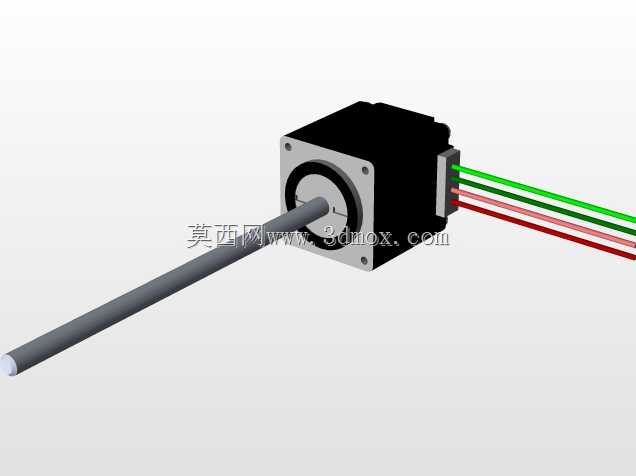

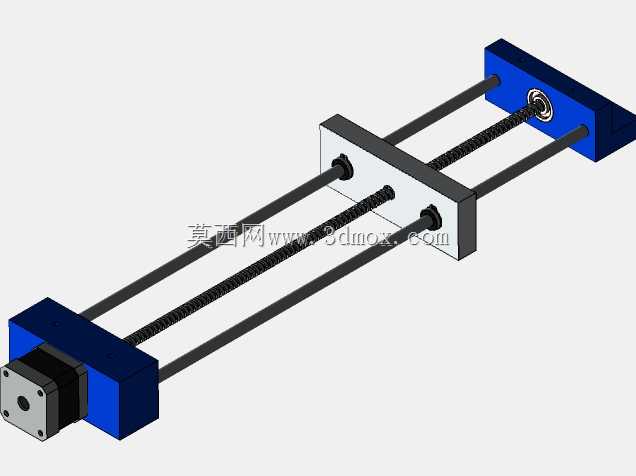

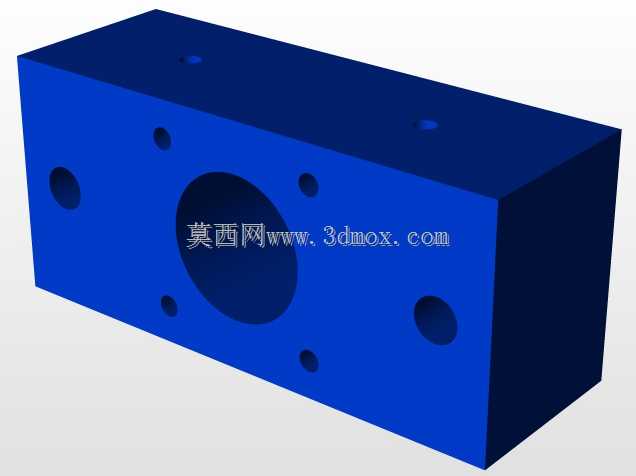

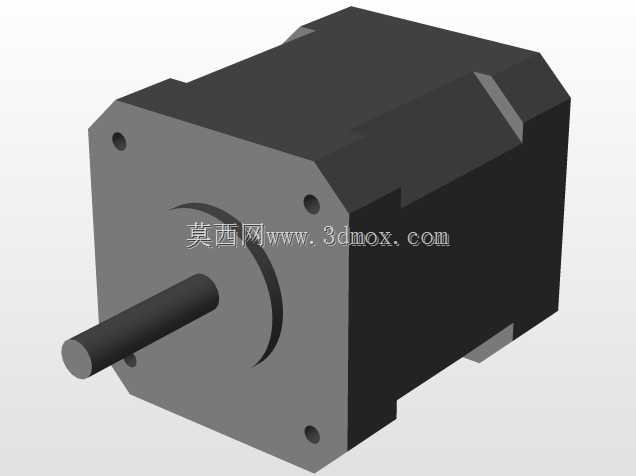

这款线性轴滑块致动结构，主要面向小型自动化工位的直线往复动作需求，常见应用场景包括桌面级实验设备的点位位移、小型工装的工位切换、教学演示平台的传动单元搭建，以及轻量化3D打印设备的轴向进给模块，能够在低负载、短行程的直线传动场景中替代成本更高的成品滑台，适配研发打样阶段的快速迭代需求。该结构的核心功能是将步进电机输出的旋转运动，通过丝杆副的传动转换为滑块的精准直线位移，两端的支撑座为丝杆提供稳定的回转支撑，平行布置的两根光轴作为导向结构，约束滑块的运动自由度，避免滑块在移动过程中出现偏转、卡滞的问题，保证传动过程的平顺性。设计思路上采用了模块化的拼接结构，电机端支撑座、尾端支撑座、滑动螺母座均为独立的可加工单元，既可以采用常规机加工方式制作金属材质的功能件，也可以通过3D打印制作工程塑料材质的验证件，大幅降低原型验证阶段的加工成本与周期；结构设计上预留了标准化的安装孔位，电机端可直接适配常规42系列步进电机的安装尺寸，滑块表面预留的螺纹孔可直接搭载小型负载件，两端支撑座的底面也预留了安装固定孔，能够快速将整个致动单元固定在设备基板上，不需要额外设计转接结构。外形尺寸上整体为长条形规整结构，横向宽度控制在较小范围内，不会占用过多的安装空间，安装边界上需要预留电机尾部的接线空间，以及滑块全行程移动的两端避让空间，避免滑块运动到行程端点时与周边设备部件发生干涉；丝杆导程的搭配可根据实际需要的移动速度与定位精度灵活调整，光轴的直径与跨距也可以根据负载大小做参数调整，整体结构具备很强的改造适配性，能够根据不同的使用场景快速调整参数满足使用需求，对于小型自动化项目的原型搭建来说，是一款实用性很强的基础传动单元。
