小型手动台式钻孔加工设备结构设计

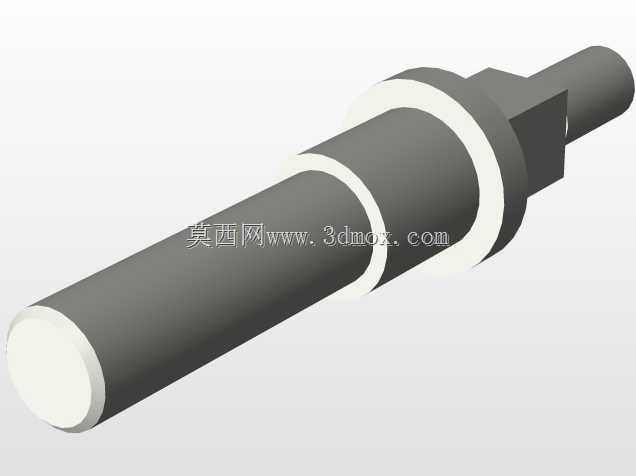

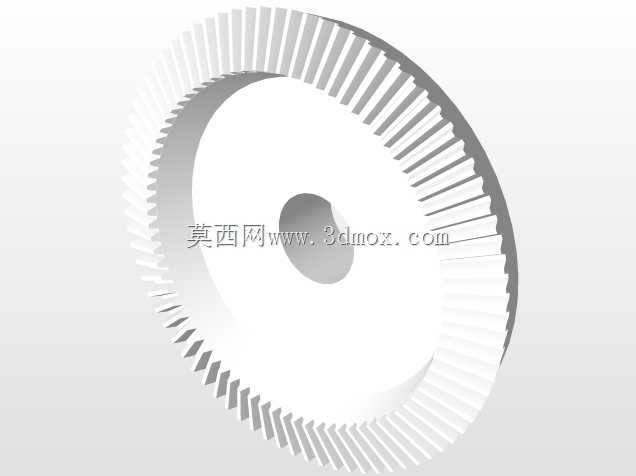

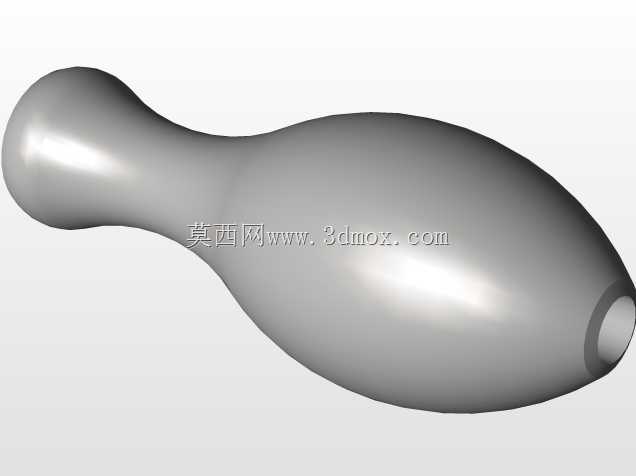

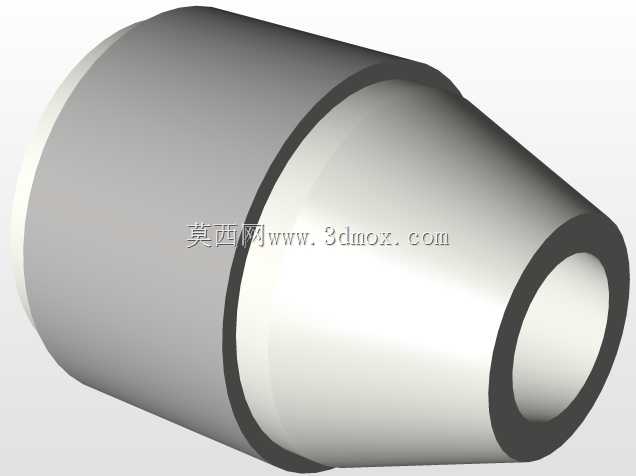

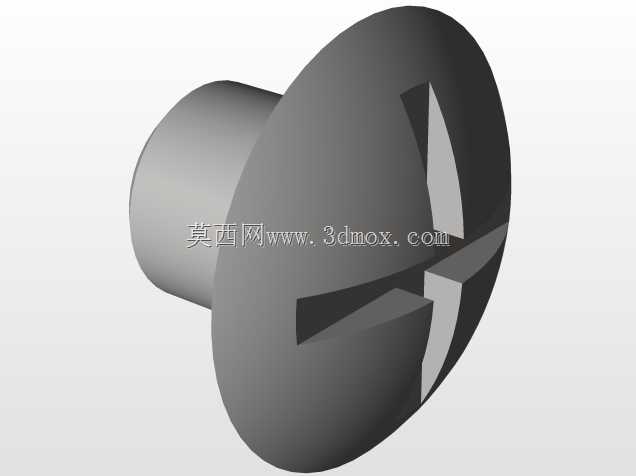

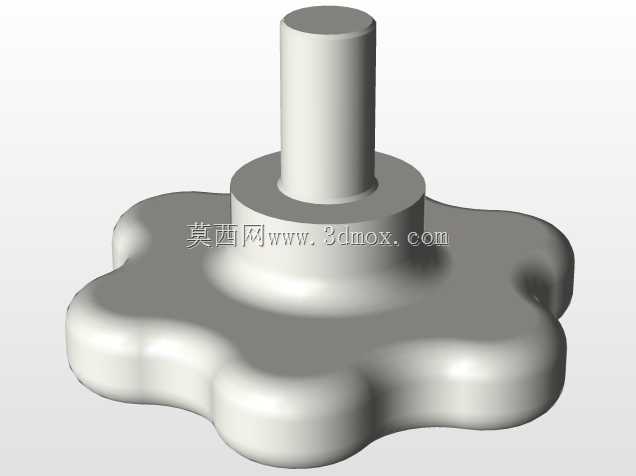

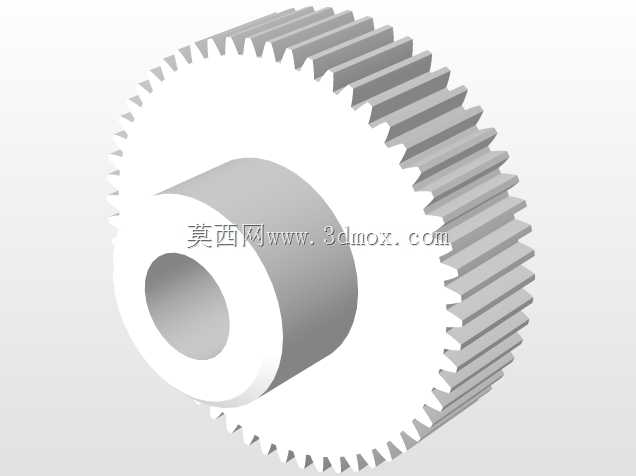

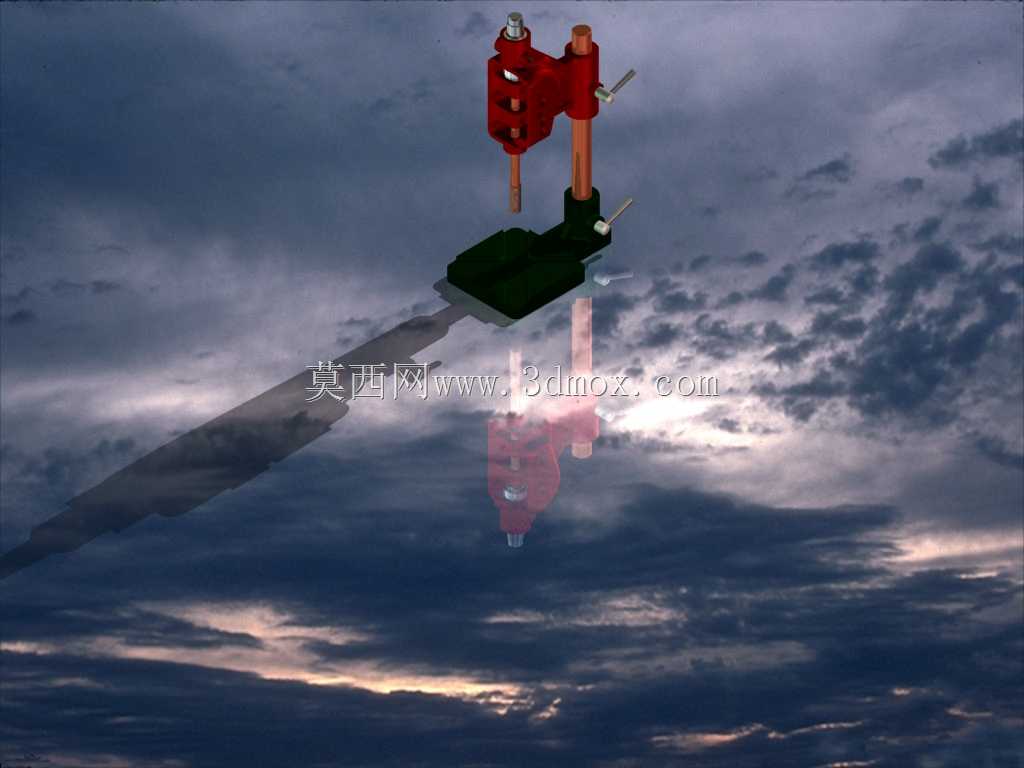

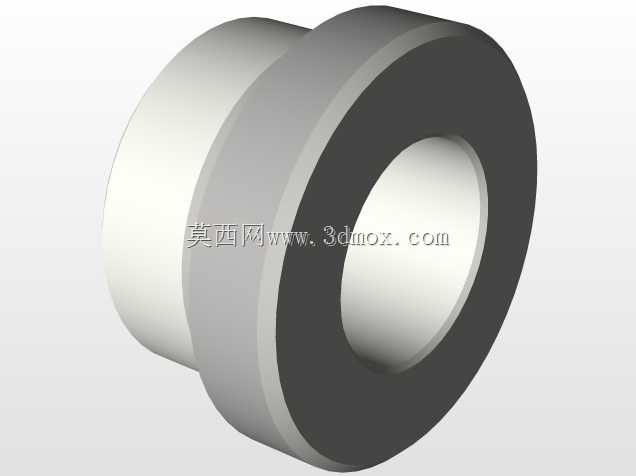

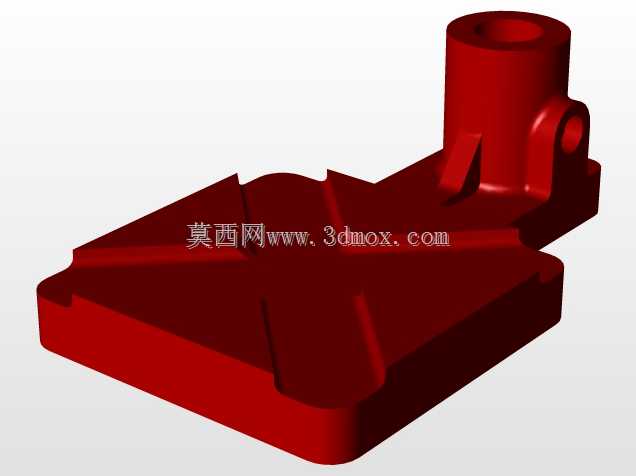

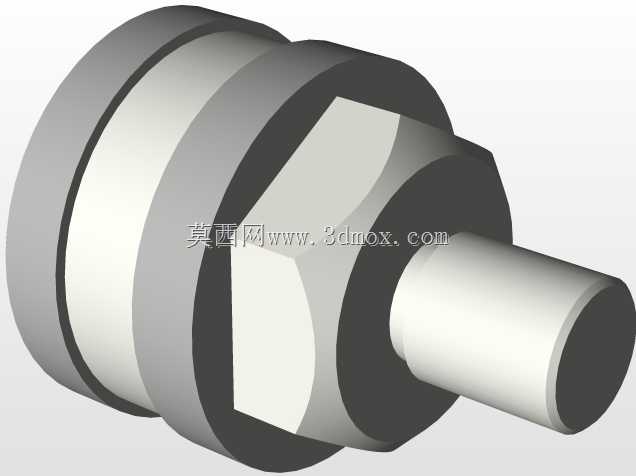

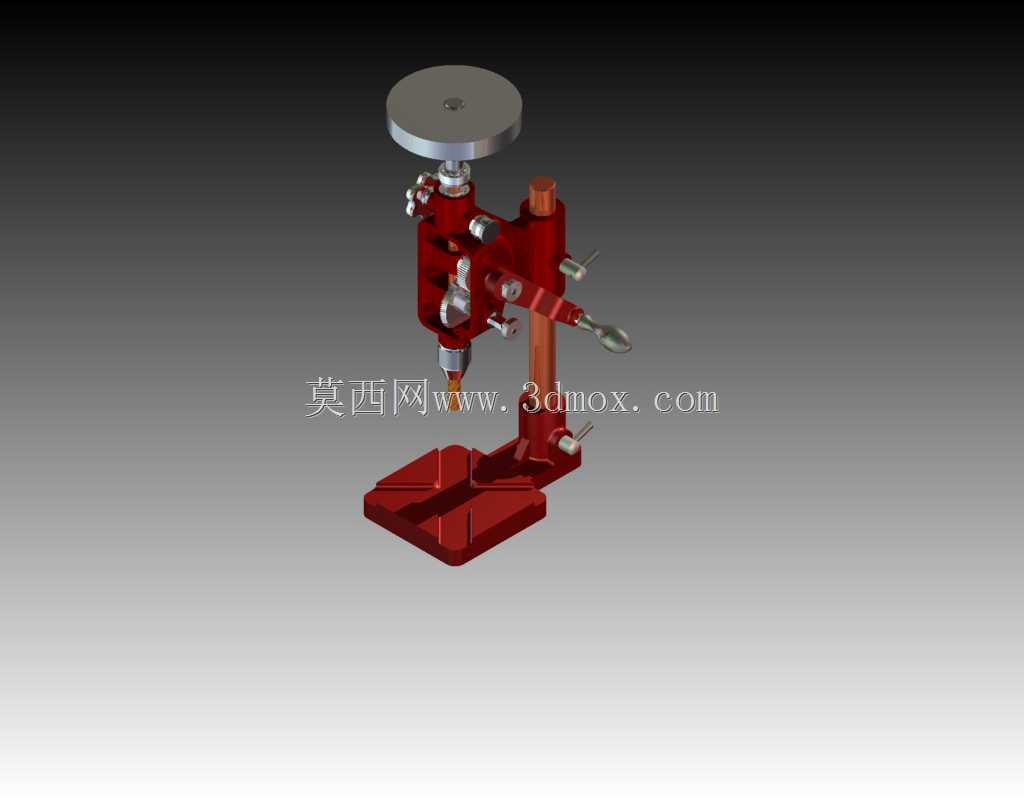

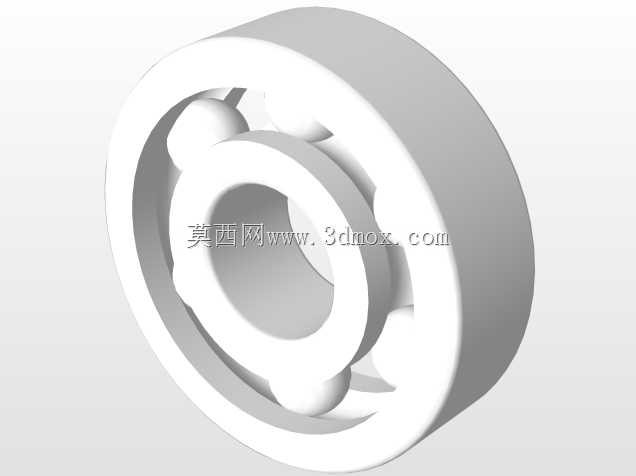

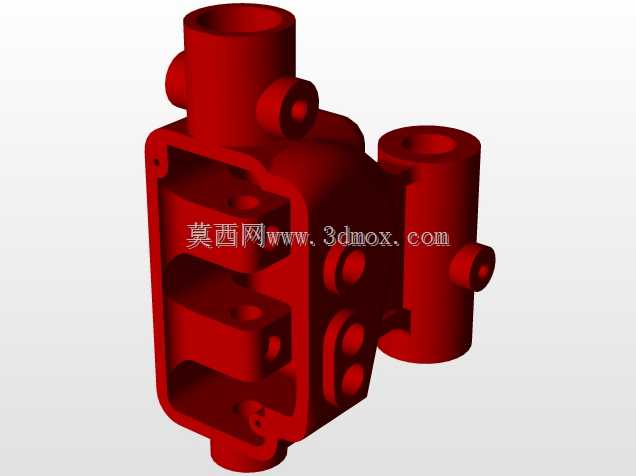

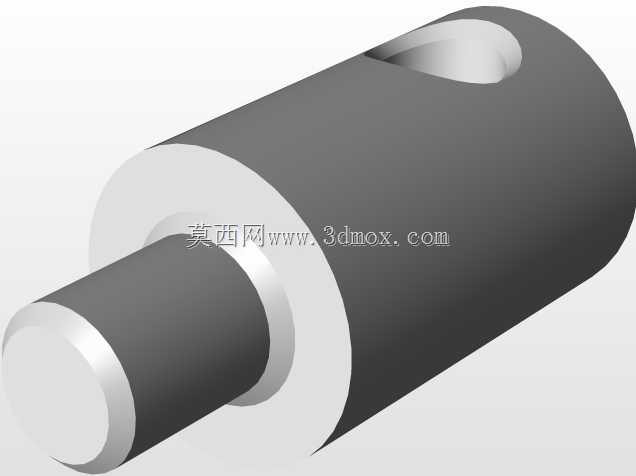

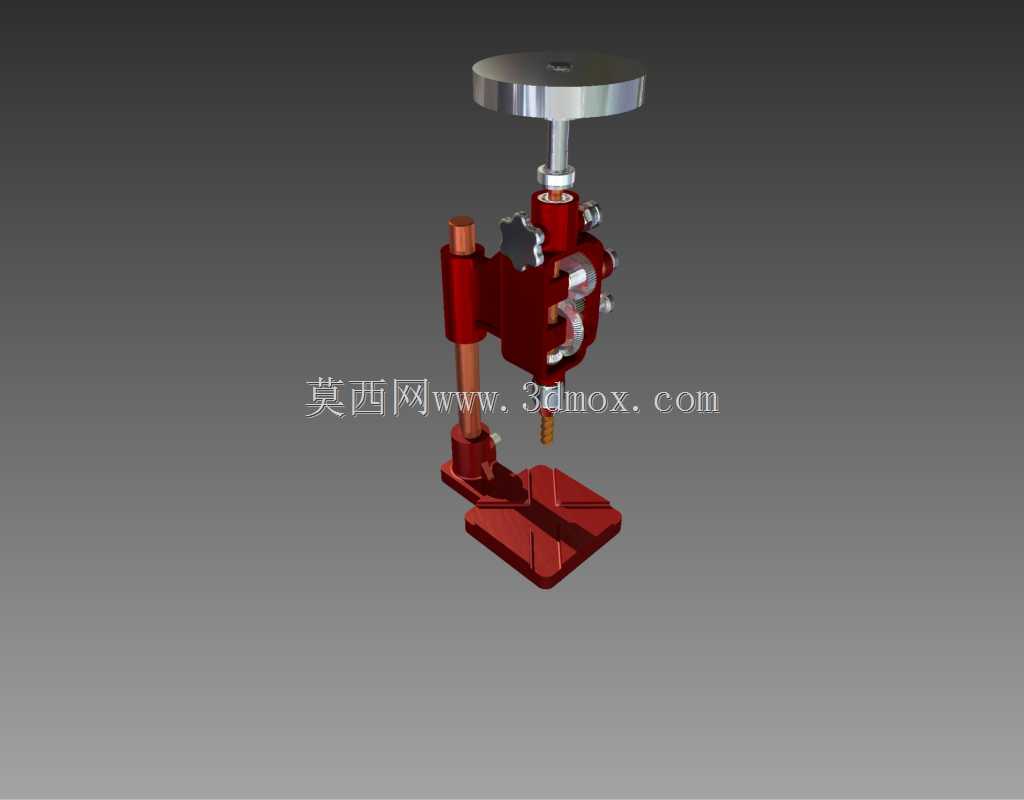

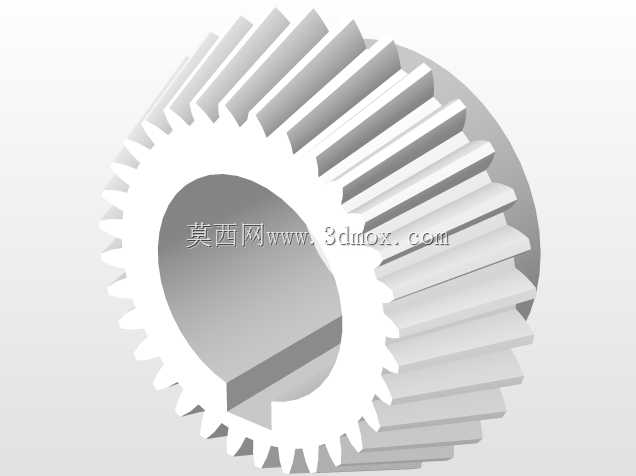

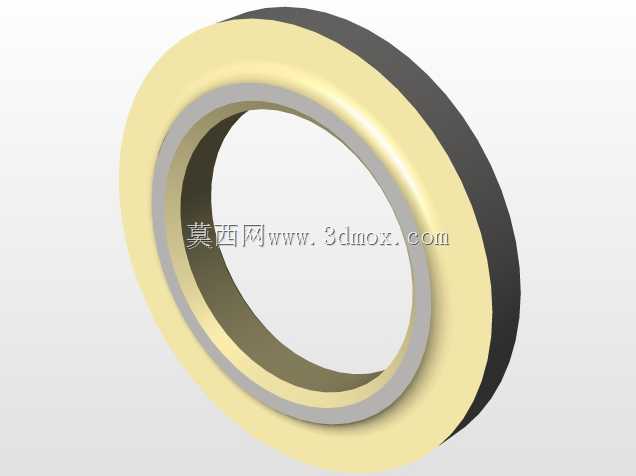

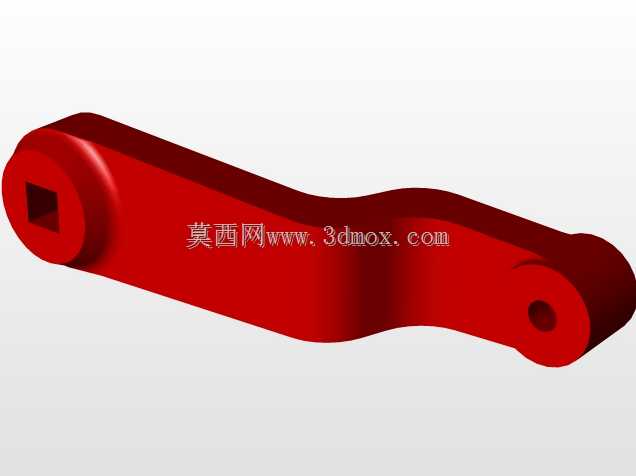

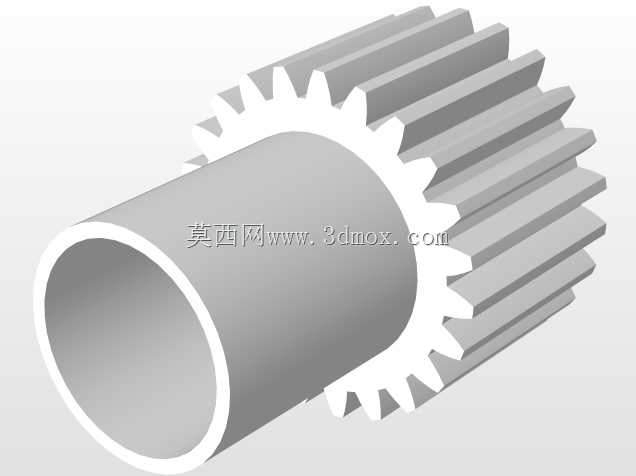

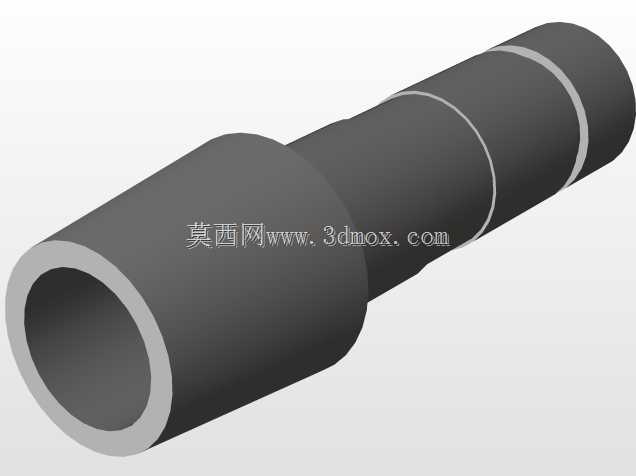

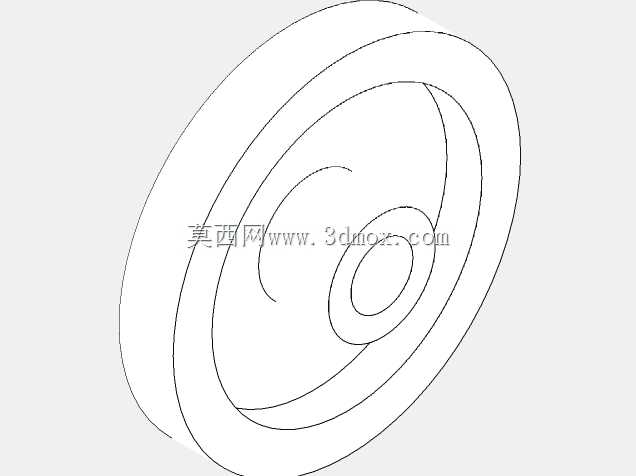

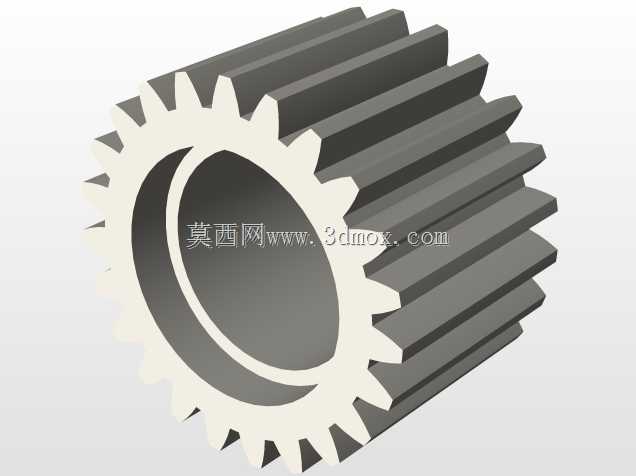

这款小型手动台式钻孔设备，主要面向小型加工工坊、教学实训场景、维修作业点位以及家用五金加工场景使用，能够完成薄金属板材、塑料工件、木质构件、小型铝型材等多种材质工件的钻孔加工作业，可适配不同直径的标准麻花钻头，满足小批量、多批次的零散孔加工需求，无需复杂的电气接线与气源配套，仅需固定在平稳工作台面即可投入使用，适配多场景下的灵活加工需求。设备整体采用立式立柱布局，底部为带加强筋结构的铸铁式支撑底座，底座预留有工件装夹的T型槽位，可配合台虎钳、简易压板完成待加工工件的快速固定，底座的接触底面做了平整化处理，能够保证设备安装后整体垂直度稳定，避免钻孔过程中出现偏斜、抖动问题，整体安装占地范围较小，适合空间有限的作业台面摆放。立柱部分采用圆柱形导向结构，表面做了耐磨处理，能够为机头升降提供稳定的导向支撑，手动进给操作手轮设置在机头侧方，操作人员可通过转动手轮带动主轴沿立柱方向做垂直进给运动，进给行程控制灵活，可根据钻孔深度需求实时调整下压力度，对于薄壁工件、脆性材质工件的加工能够有效避免进给过量导致的工件破损、钻头崩断问题。机头部分集成了主轴传动、钻头装夹结构，顶部设置有配重圆盘结构，能够平衡机头自身重量，让手动进给操作手感更顺滑，减少操作过程中的顿挫感，主轴装夹位采用标准钻夹头结构，可快速更换不同规格的钻头，无需复杂的专用拆装工具。设备的整体设计思路偏向轻量化、实用化，在保证钻孔加工精度与结构刚性的前提下，尽可能简化了不必要的复杂结构，降低设备自身重量的同时，也减少了日常维护的需求，所有运动部件都预留了润滑注油点位，长期使用过程中可定期加注润滑脂保证运动顺畅。设备的外形轮廓紧凑，垂直方向的总高度适配常规工作台的操作高度，操作人员站立或坐姿都能够舒适完成操作，机头的水平位置可沿立柱做高度调整，能够适配不同高度尺寸的工件装夹需求，最大可装夹工件高度能够覆盖日常小型零件加工的绝大多数场景，钻孔过程中主轴的回转同轴度经过结构优化，能够保证钻孔的位置精度与孔壁光洁度，满足常规零件的孔位装配要求。
