仿生多孔结构杆件与实心管材力学对比设计

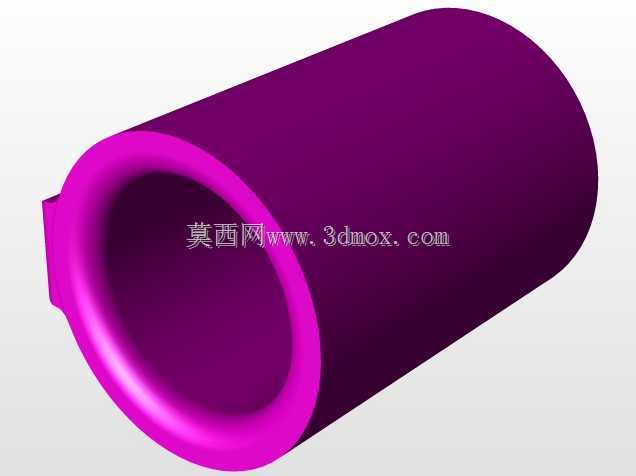

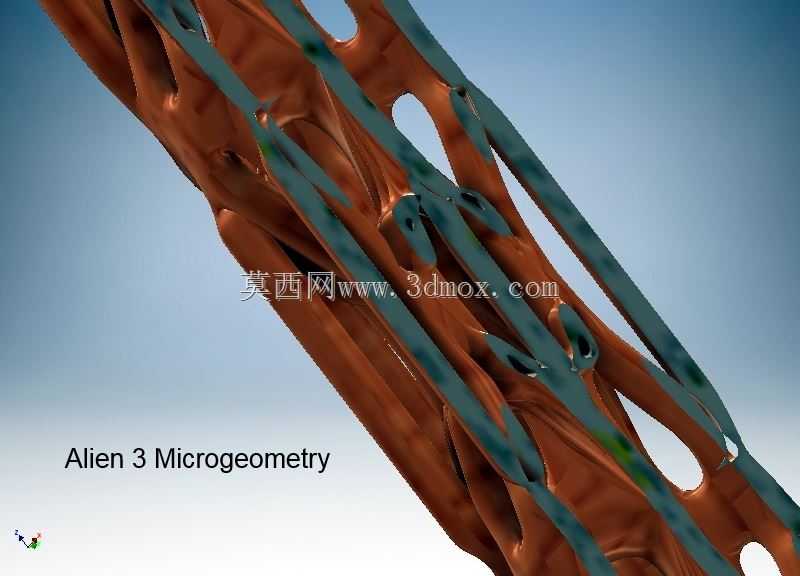

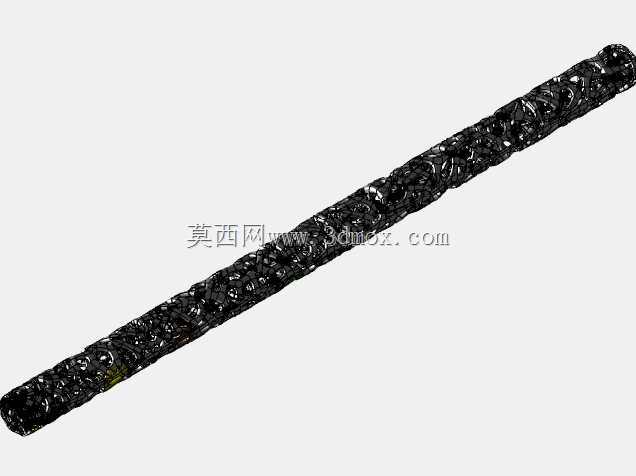

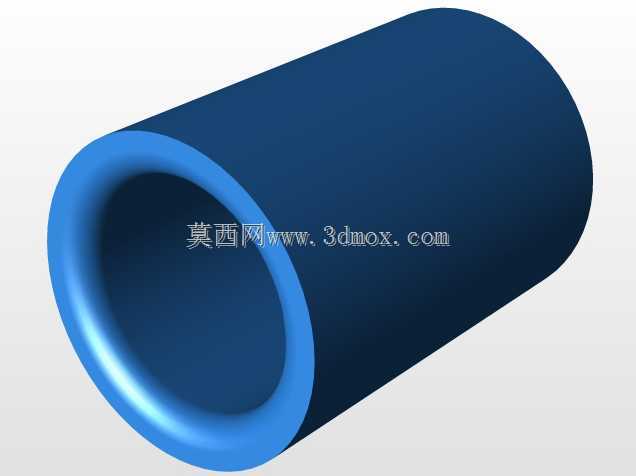

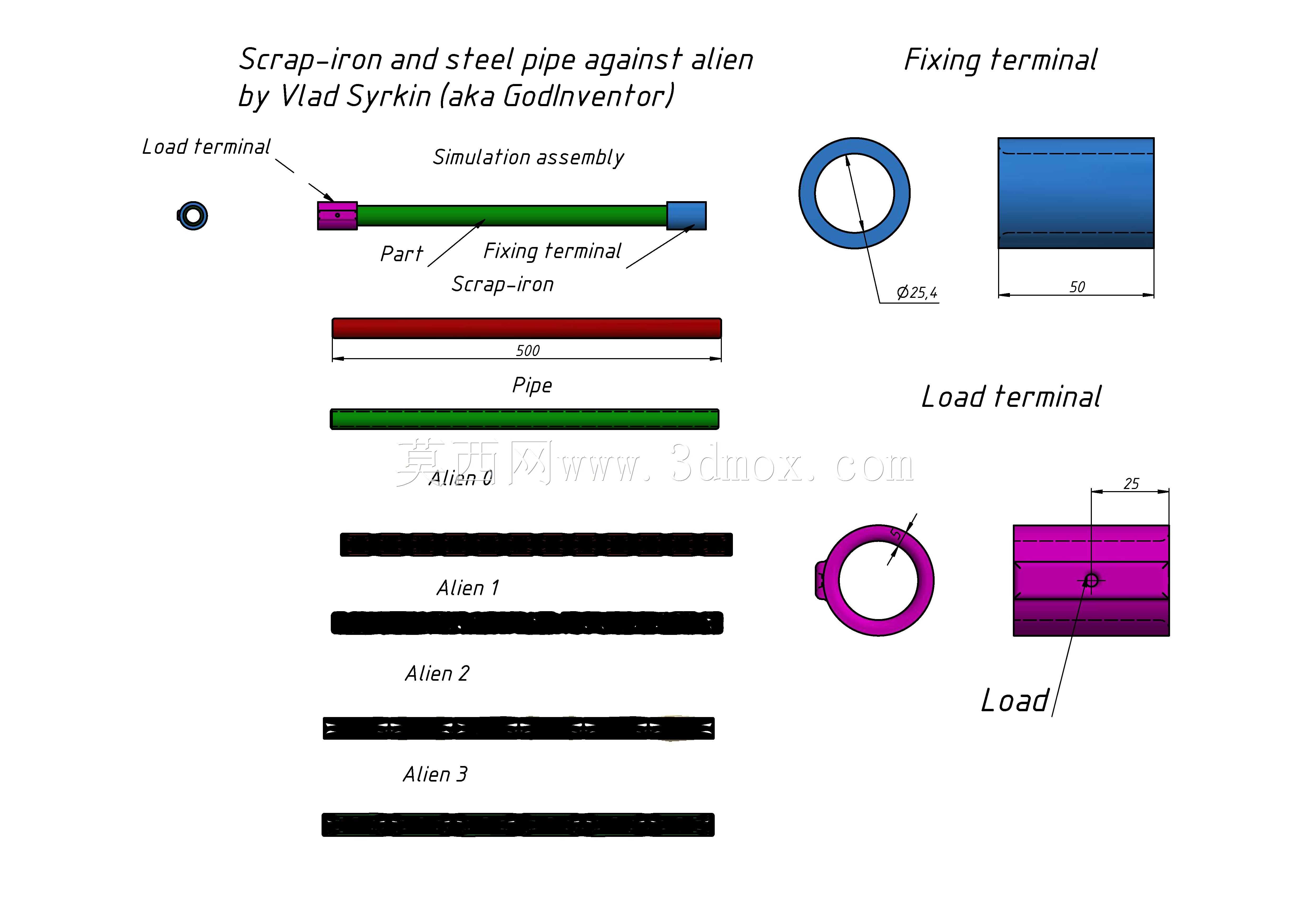

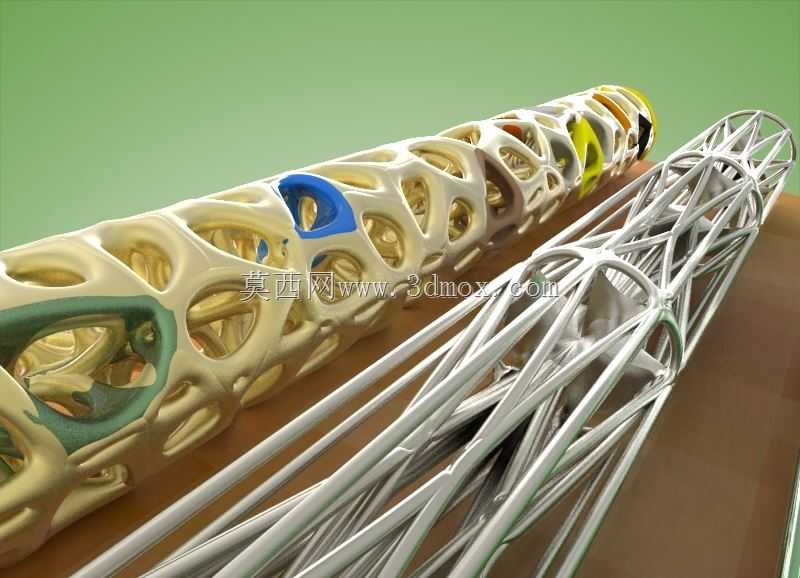

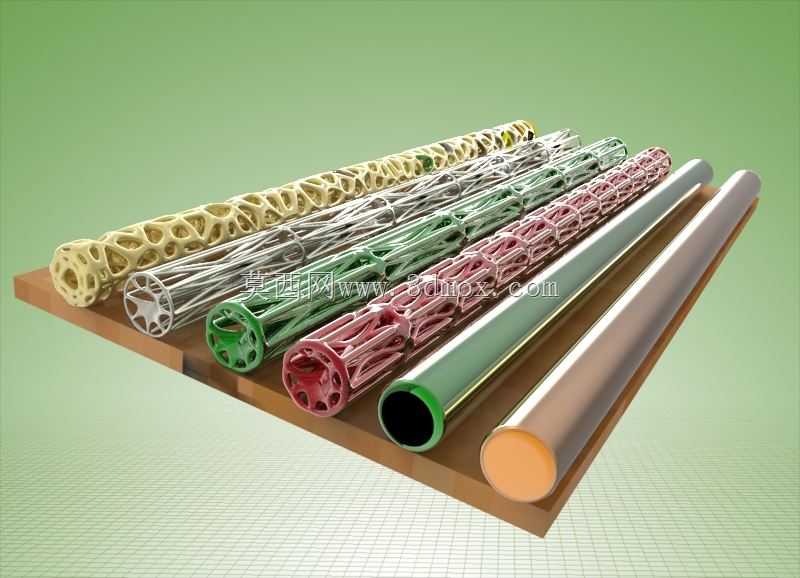

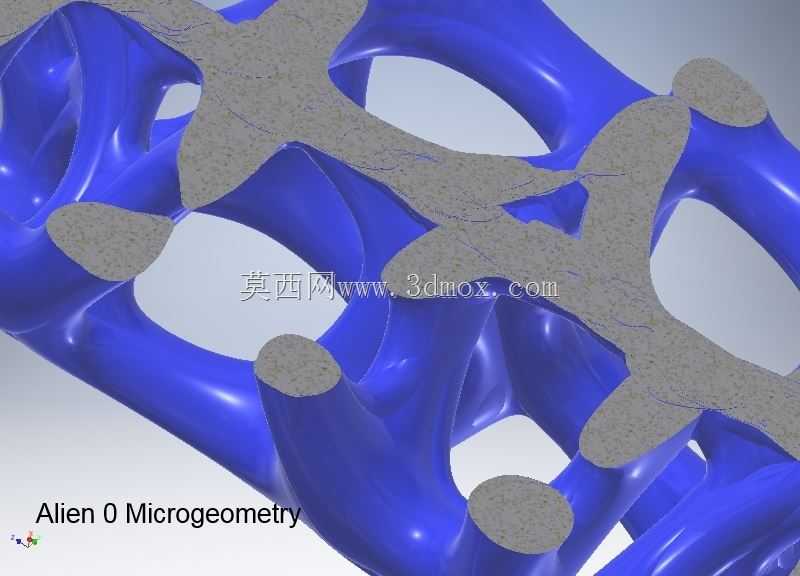

本次设计聚焦于承力杆件的轻量化结构探索，核心围绕不同结构形式的杆类构件力学性能对比展开，可广泛应用于航空航天轻量化承力结构、高端装备支撑构件、特种机械传动杆件等场景，为高比强度构件的选型与结构优化提供直观的设计参考。设计过程中，首先锁定等外径的圆形截面杆件作为统一研究基准，所有对比构件采用相同的材料属性与边界约束条件，将载荷施加位置统一设置在杆件圆形凹槽的中心区域，固定端约束设置于杆件的外圆柱面，同时对杆件的位置与端平面做平齐处理，确保所有测试样本的受力边界、安装边界完全一致，排除安装尺寸、约束差异对性能对比结果的干扰。本次设计共涵盖六类不同结构的杆件样本，从左至右依次为类骨小梁多孔镂空结构杆件、三角网格镂空结构杆件、交叉筋条镂空结构杆件、菱形网格镂空结构杆件、空心圆管杆件、实心圆杆杆件，所有杆件长度、外径尺寸完全统一，可直接适配相同的安装孔位与连接接口，无需额外调整安装空间即可完成替换测试。设计核心思路是通过对比不同结构的平面弯曲性能，获取各类结构的最大载荷阈值，验证最大应力与材料屈服强度的匹配关系，计算不同结构的比强度指标，也就是承载能力与构件自重的比值，为复杂承力零件的轻量化设计提供数据支撑。在结构设计阶段，针对多孔镂空结构的网格生成逻辑做了专项优化，调整了Voronoi单元边界的节点衔接参数，避免网格拼接处出现应力集中的插值误差，同时针对标准接头与异形多孔结构的衔接位置做了几何适配修正，解决了自定义几何结构与标准管接头不完全对位的问题，确保镂空杆件两端可直接与标准连接件配合，满足实际装配的同轴度、配合公差要求。其中仿生多孔结构参考了自然生物组织的孔隙分布逻辑，在保证承力路径连续的前提下最大化去除非承力区域的材料，相比同尺寸实心杆件可大幅降低自重，同时保留足够的弯曲、抗压承载能力；网格类镂空结构通过规则排布的筋条构建承力框架，筋条走向沿主应力方向分布，在轻量化的同时具备更稳定的力学一致性；空心管材与实心杆作为传统承力构件的对照样本，可直观体现新型镂空结构的性能优势。该组设计可直接用于轻量化杆件的选型验证，也可作为结构优化教学、力学仿真分析的典型案例，帮助设计人员快速理解不同结构形式的承力特性，在满足承载要求的前提下最大限度降低构件自重，适配高端装备对减重、节能的核心需求。
