台式机CPU轴流散热风扇结构三维设计

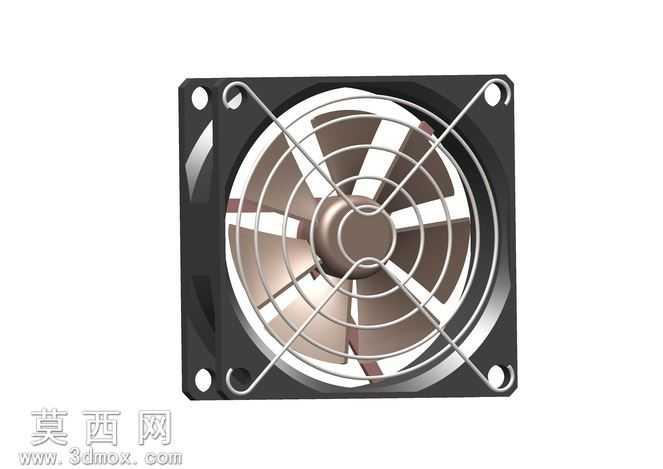

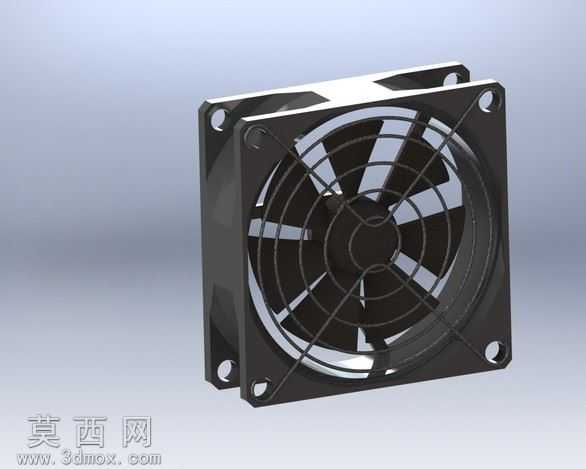

本作品为台式电脑CPU风冷散热所用的轴流风扇三维建模设计，整体采用标准80mm方形外框结构，建模过程中严格遵循电脑散热风扇的通用尺寸规范，精准还原了产品的实际装配特征。建模阶段首先搭建风扇外框的基础实体，外框四个角预留标准安装孔位，孔位周边做加厚处理以保证安装结构强度，外框内侧做圆弧导流过渡设计，减少气流进出的风阻损失，外框表面做哑光磨砂质感的材质处理，还原工程塑料外壳的真实视觉效果。其次完成风扇防护网罩的建模，网罩采用金属铁丝弯折成型的十字交叉防护结构，铁丝交叉处做圆滑过渡处理，避免应力集中，网罩边缘做弯折挂钩结构，可直接卡入外框的预留卡槽实现免螺丝固定，金属网罩部分赋予镀铬金属材质，调整反射参数模拟不锈钢金属的细腻光泽与反光特性。随后完成扇叶与轮毂部分的建模，扇叶采用七片后掠式轴流叶片设计，每片叶片的曲面弧度经过反复调整，保证气流轴向推送效率的同时降低转动风噪，叶片根部与中心轮毂做圆弧过渡连接，提升扇叶整体结构强度，避免高速转动时出现叶片断裂问题，轮毂中心预留电机轴安装孔位，轮毂表面做高光塑料材质处理，与外框的哑光质感形成视觉区分。最后完成内置驱动电机的简化结构建模，还原电机与外框的固定连接结构，保证整体模型的装配逻辑完整。渲染阶段采用柔和的室内漫反射光照，搭配轻微的环境反射效果，清晰展现各部件的材质差异与结构细节，整体模型所有部件可独立拆分，能够直观展示散热风扇的装配关系与内部构造，可用于电脑散热结构教学、产品外观展示以及风冷散热方案的模拟验证使用。
