方形轴流散热排气扇三维结构设计

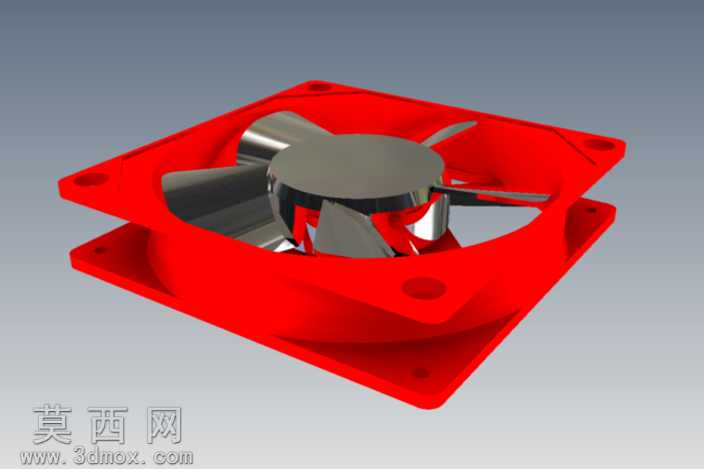

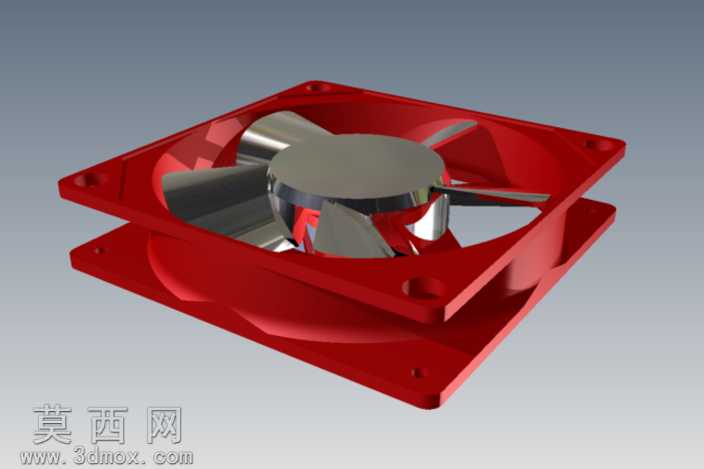

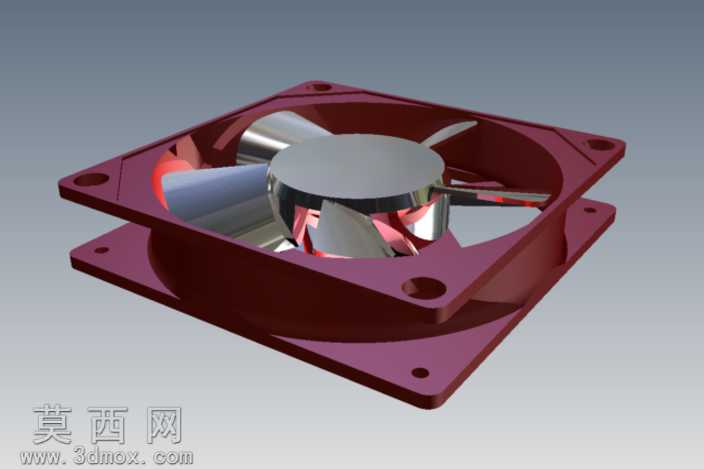

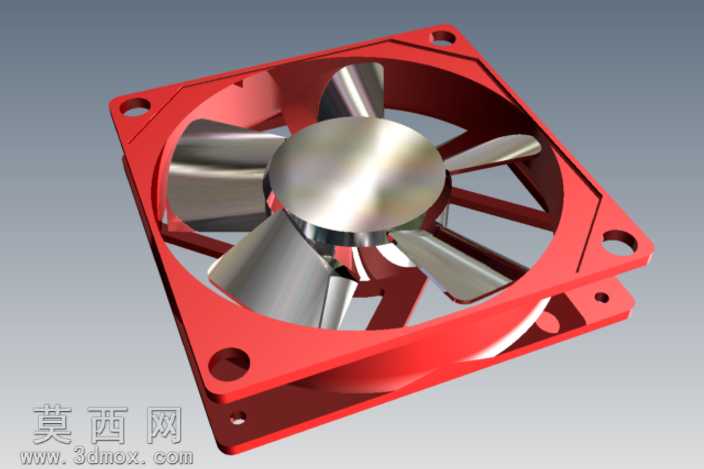

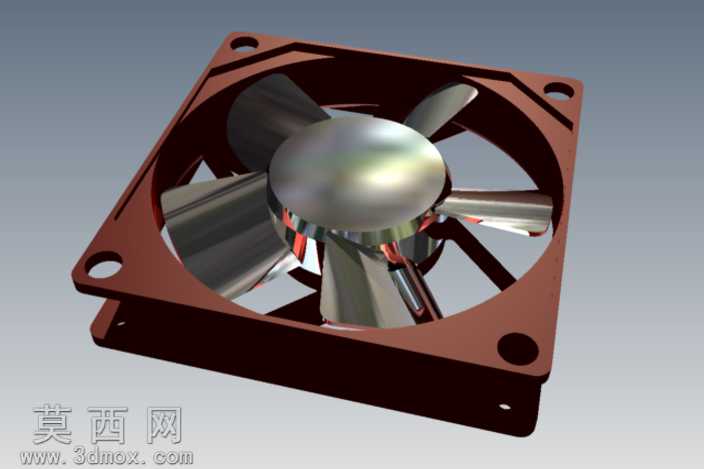

本作品为方形轴流排气扇三维模型，建模过程采用SolidWorks完成全参数化结构搭建，首先基于标准80mm方形散热风扇的尺寸规范绘制外框草图，通过拉伸、倒圆角、切除命令构建带安装孔的双层外框结构，外框四个角预留的沉头安装孔严格匹配标准PC散热风扇的安装孔距，框体边缘做圆弧过渡处理避免应力集中，同时在框体内部预留扇叶转动的安全间隙，保证扇叶旋转时不会与框壁发生剐蹭。扇叶部分采用七叶前倾式轴流叶片设计，建模时先绘制单个叶片的翼型截面曲线，通过曲面放样、曲面加厚生成单个叶片实体，再通过圆周阵列命令完成整组扇叶的排布，叶片的扭转角度经过反复调整，兼顾送风效率与转动静音表现，扇叶中心的轮毂部分做圆弧包覆处理，优化气流导入路径，降低风阻损耗。中心轴座部分预留标准电机安装位，结构尺寸适配常见的小型直流无刷电机，可直接用于后续的装配模拟。材质渲染阶段，外框部分赋予亮红色哑光塑料材质，模拟常见的阻燃ABS工程塑料质感，调整材质的粗糙度与反光参数还原真实塑料的哑光质感；扇叶部分赋予抛光金属材质，模拟铝合金或电镀金属扇叶的亮面反光效果，添加轻微的环境反射提升渲染真实感；中心轮毂部分赋予深灰色磨砂金属材质，区分不同部件的材质差异。模型整体结构完整，所有部件均做了干涉检查，不存在结构冲突问题，可直接用于通风散热场景的装配模拟、产品结构展示、3D打印原型制作，也可作为电子设备散热系统设计的参考组件，模型保留完整的建模特征树，可根据实际需求调整外框尺寸、叶片数量、安装孔位等参数，适配不同规格的排气扇设计需求，整体建模逻辑清晰，曲面过渡顺滑，结构比例完全符合实物产品的设计规范。
