多工位自动化加工工作站三维结构设计

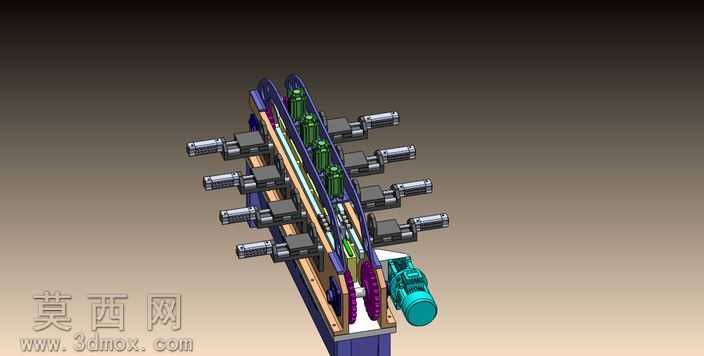

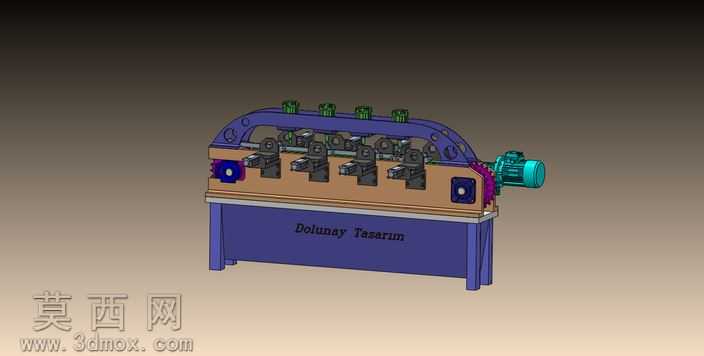

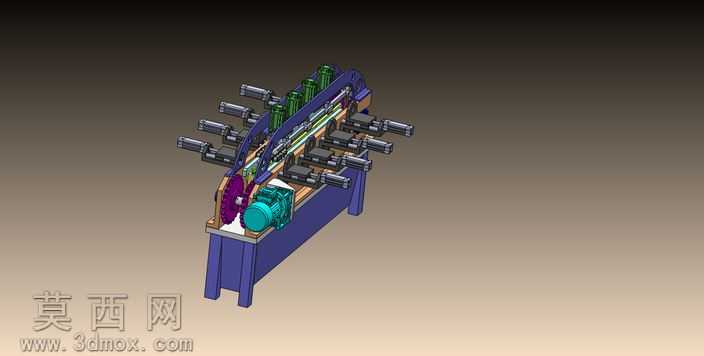

本作品为多工位自动化加工工作站的三维建模设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑与公差规范，所有零部件均按照实际工业加工的尺寸比例进行1:1还原，确保模型具备实际生产参考价值。模型整体采用立式长床身布局，底部为一体式焊接机架结构，建模时对机架的支撑筋板、安装基准面均做了细节还原，赋予机架哑光深蓝色金属漆材质，还原工业设备机架的喷塑质感，同时对机架的安装孔位、定位槽特征做了精确刻画，保证后续装配的对位准确性。设备的动力输入端设置有减速驱动电机，建模时还原了电机的散热筋、接线盒、输出端联轴器等细节结构，赋予电机青绿色金属外壳材质，搭配紫色的传动齿轮组结构，齿轮部分采用金属光泽材质，清晰展示齿形啮合的传动关系，通过齿轮传动将动力输送至中部的直线输送导轨组件。中部输送组件沿床身长度方向布置，配套有滑动载具定位结构，载具两侧对称布置多组加工执行单元，每侧共设置六组可独立调节的加工头安装座，建模时对每个安装座的进给调节导轨、锁紧结构、执行端接口都做了完整呈现，加工头部分采用亮面金属与深色工程塑料搭配的材质方案，区分不同功能部件的材质属性，清晰展示多工位并行加工的布局逻辑。设备上部设置有管线排布槽与防护盖板结构，建模时还原了内部气动管路、线缆的排布走向，防护盖板采用半透明与不透明材质结合的方式，既可以展示内部结构，也还原了实际设备的防护设计。渲染阶段采用渐变工业灰背景，搭配柔和的顶光与侧光组合，避免结构阴影过暗遮挡细节，同时对金属部件添加适当的反射效果，突出机械结构的金属质感与装配精度。设计过程中重点考量了多工位加工的节拍匹配性，通过对称式布局缩短工件流转路径，每个加工工位的位置均可根据加工需求进行调节，适配不同规格工件的多工序连续加工需求，整体结构紧凑，传动路径清晰，可作为自动化加工设备设计、多工位产线布局的参考模型，也可用于机械结构教学、装配演示等场景。
