耐力赛摩托车管式金属车架框架设计

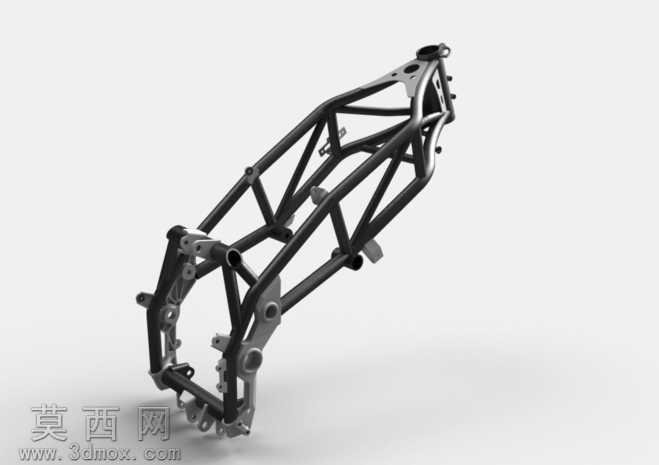

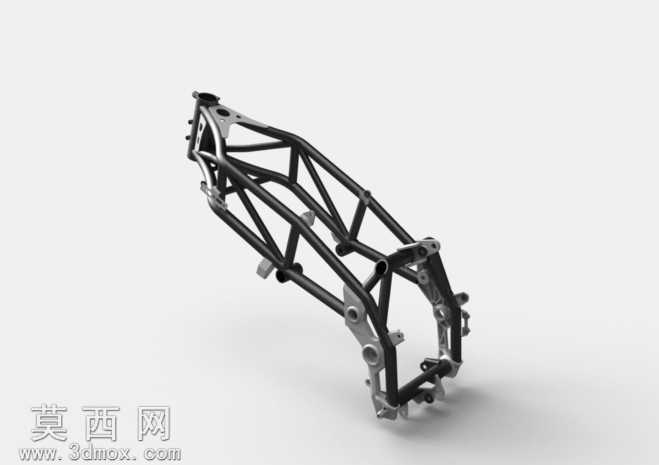

本作品为耐力赛事专用摩托车的主体承载框架三维模型，采用经典的空间管式桁架结构设计，在三维建模过程中严格遵循摩托车赛事车架的力学性能要求与轻量化设计准则。建模阶段首先通过草绘确定车架的整体轴距、后摇臂安装点、转向立管倾角、发动机挂载点位等核心硬点坐标，确保各安装位的尺寸公差符合摩托车整车装配的精度要求，再通过三维扫掠、焊件模块生成各段承力管材，管材的管径、壁厚参数均参考专业耐力赛车架的工程标准设定，兼顾结构抗扭刚度与整体重量控制。模型完整还原了车架的所有功能结构：前端的转向立管部位设计了加强筋与加厚安装座，用于承接前减震与转向机构的复杂载荷；中部的发动机挂载区域预留了多组高精度安装孔位，可适配大排量耐力赛发动机的固定需求，同时在受力集中的挂载点处做了局部加厚与三角支撑结构，避免激烈驾驶时出现应力开裂；后部的后摇臂连接位设计了对称的双吊耳结构，可匹配多连杆式后减震系统的安装需求；车架上部的座椅支撑、油箱安装导轨、尾部副车架结构均一体建模完成，各衔接处的焊缝结构也做了细节还原，提升模型的真实感。材质渲染阶段，主承力管材赋予哑光黑色金属漆材质，模拟专业赛车架的粉末涂层表面处理效果，金属安装座、吊耳等机加工部件赋予银灰色金属质感，区分不同构件的加工工艺与材质属性，渲染时通过光影调整突出桁架结构的空间层次感，清晰展现各管材的交叉衔接走向与受力传递路径。整个框架的结构设计充分考虑耐力赛摩托车长时间高负荷行驶的需求，通过三角形桁架结构最大化提升车架的抗扭刚性与抗冲击能力，同时去除所有非必要的冗余结构，实现强度与重量的最优平衡，可用于摩托车整车设计的结构验证、赛事改装方案参考、三维装配教学演示等场景。
