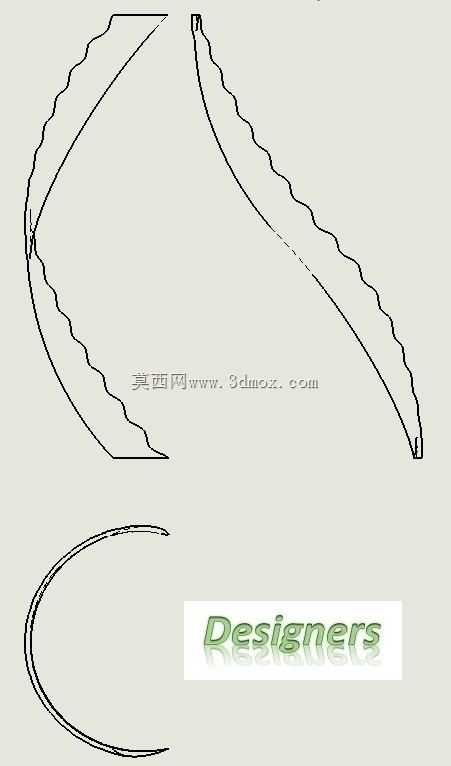

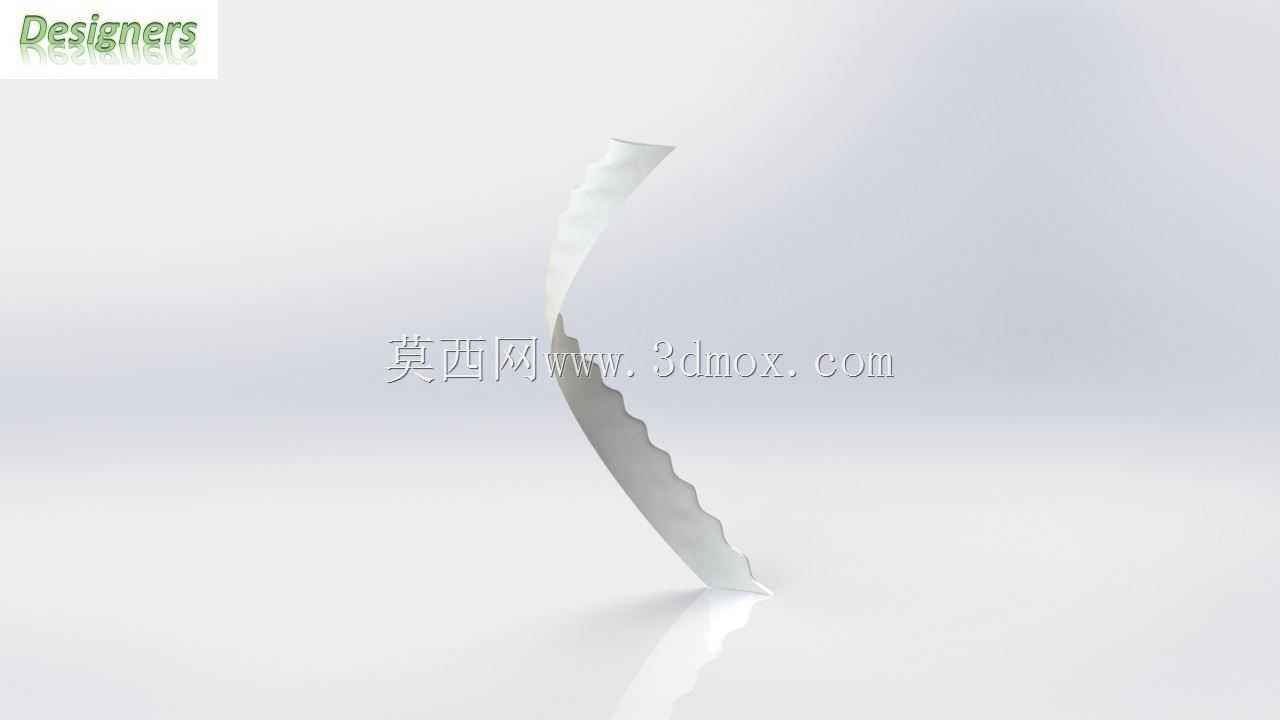

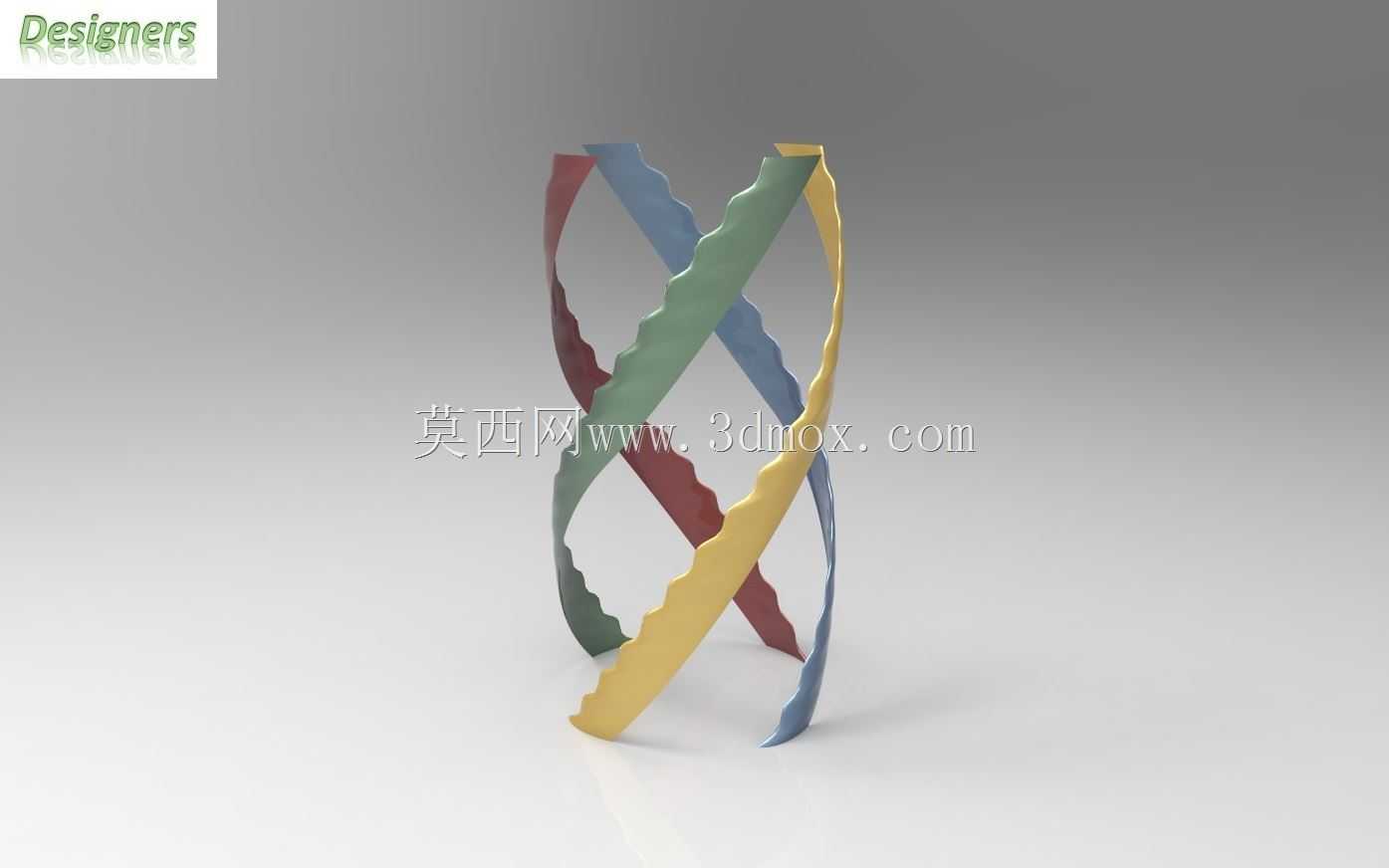

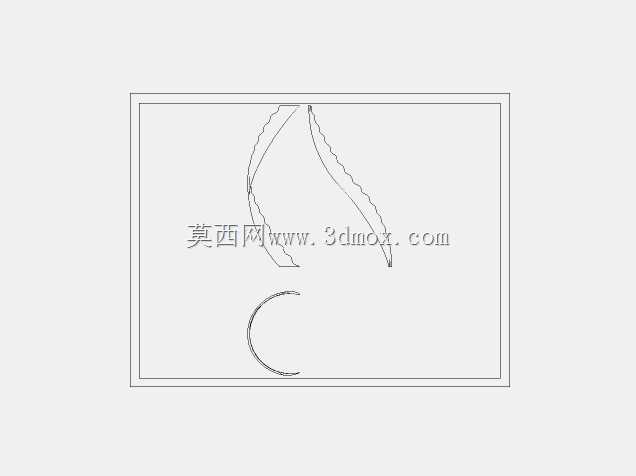

带前缘结节的HAWT螺旋风轮叶片结构

该螺旋叶片结构主要应用于水平轴风力发电机组的风轮端，是风能捕获环节的核心做功部件，直接决定机组的风能转化效率与运行稳定性，适配小型分布式风电场景、教学演示风洞试验以及新能源技术验证类项目，也可作为增材制造的功能验证样件，用于气动性能的实测试验环节。从实际用途来看，这类带前缘结节的叶片区别于传统光滑前缘叶片，核心作用是在气流流经叶片前缘时，通过结节结构扰动附面层气流，延缓大迎角状态下的气流分离，降低叶片失速风险，相比传统矩形翼型叶片，在复杂来流、湍流风况下的捕风效率有明显提升，同时能降低叶片表面的气动噪声，减少风轮转动过程中的振动传递，提升机组运行的平顺性。从功能特性上看，叶片采用多段螺旋扭转变截面设计，沿展向的弦长、扭角随半径位置连续变化，匹配不同高度处的线速度差，保证各截面都处于较优的攻角区间；前缘的波浪形结节沿展向等距排布，每个结节的凸起高度、过渡圆弧都经过气动优化，既不会额外增加过多的结构重量，又能有效打散大尺度的分离涡，将大涡破碎为小尺度涡结构，降低涡致振动带来的结构疲劳损伤。设计思路上，该结构参考了座头鲸鳍肢的结节仿生原理，结合水平轴风轮的气动载荷分布规律，对螺旋升角、结节几何参数、叶片厚度分布做了协同优化：叶片根部做了加厚处理，预留与轮毂连接的安装接口边界，可适配标准的三叶片风轮轮毂安装位，安装孔位的节圆尺寸匹配小型风电轮毂的通用连接规格，叶片整体展向长度适配百瓦级至千瓦级小型风电机组的尺寸边界，叶尖处做了收尖修形，降低叶尖涡带来的能量损失。外形上采用三色分模的螺旋曲面结构，曲面连续顺滑无突变，既满足气动外形的流线型要求，也适配增材制造的打印工艺，无需额外添加过多支撑即可完成成型，打印完成后仅需简单打磨即可用于风洞试验或样机装配。在安装适配性上，叶片根部的连接端面做了平面度公差控制，与轮毂贴合后可保证叶片的安装角精度，避免因安装偏差带来的气动效率损失，叶片整体的重量分布沿展向做了配平设计，转动时的动平衡余量控制在合理区间，减少风轮转动时的偏载力矩，延长主轴与轴承的使用寿命。这类叶片结构不仅可用于常规水平轴风电设备，也可经过尺寸缩放后应用于小型垂直轴风电装置、流体能量回收涡轮等场景，在低流速、来流方向不稳定的工况下依然能保持稳定的能量捕获能力，相比传统光滑叶片的工况适应范围更广。
