带座外球面立式安装参数化轴承单元

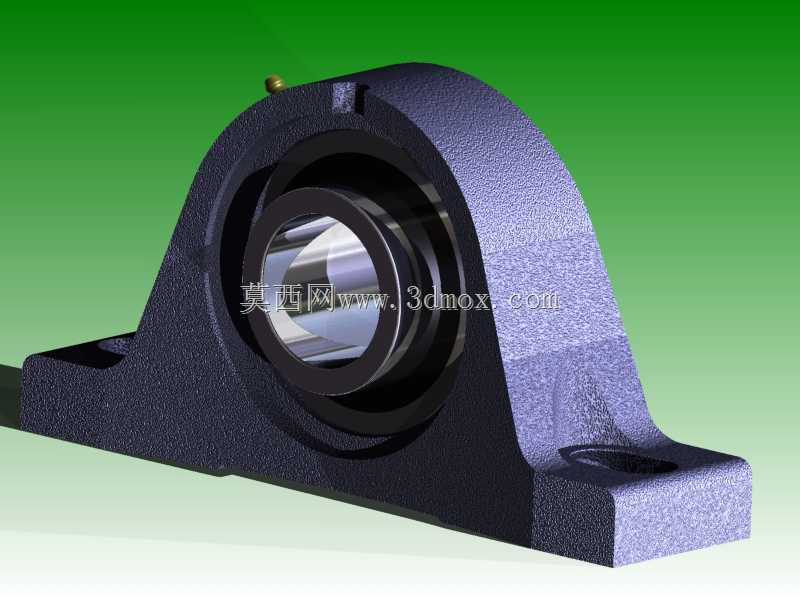

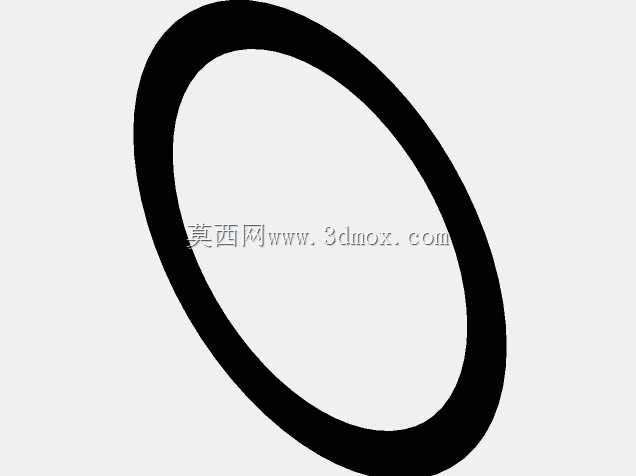

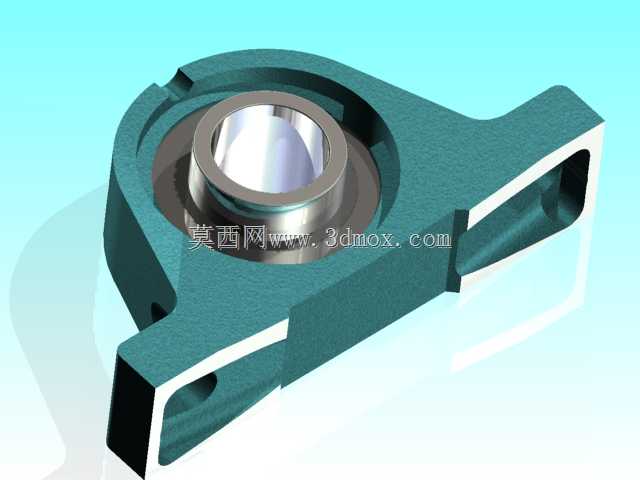

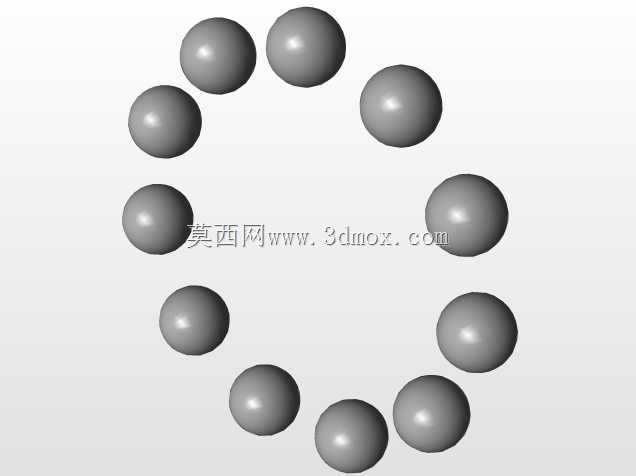

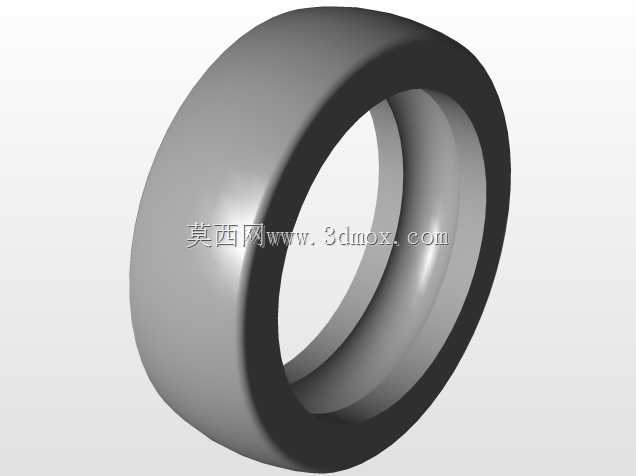

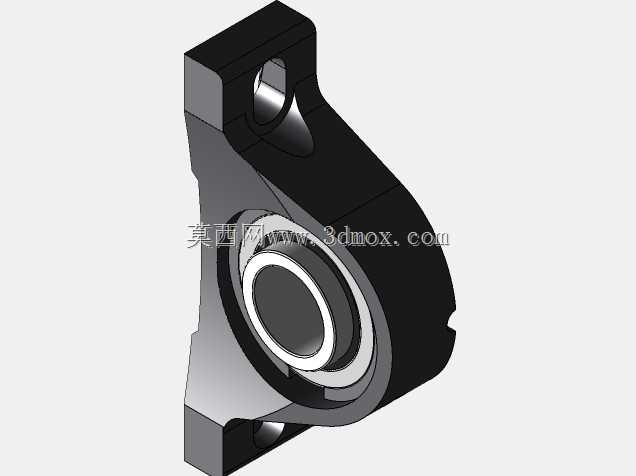

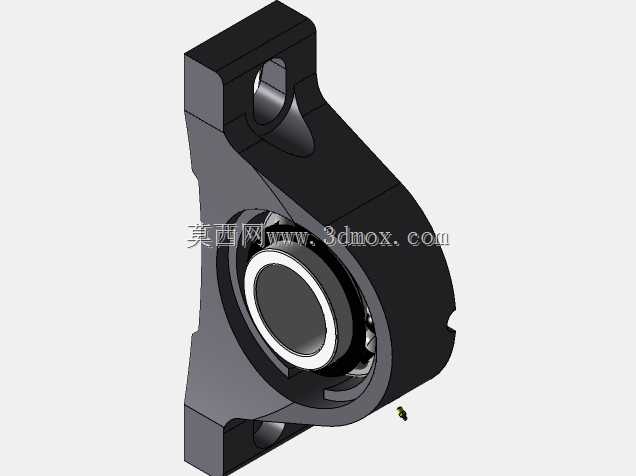

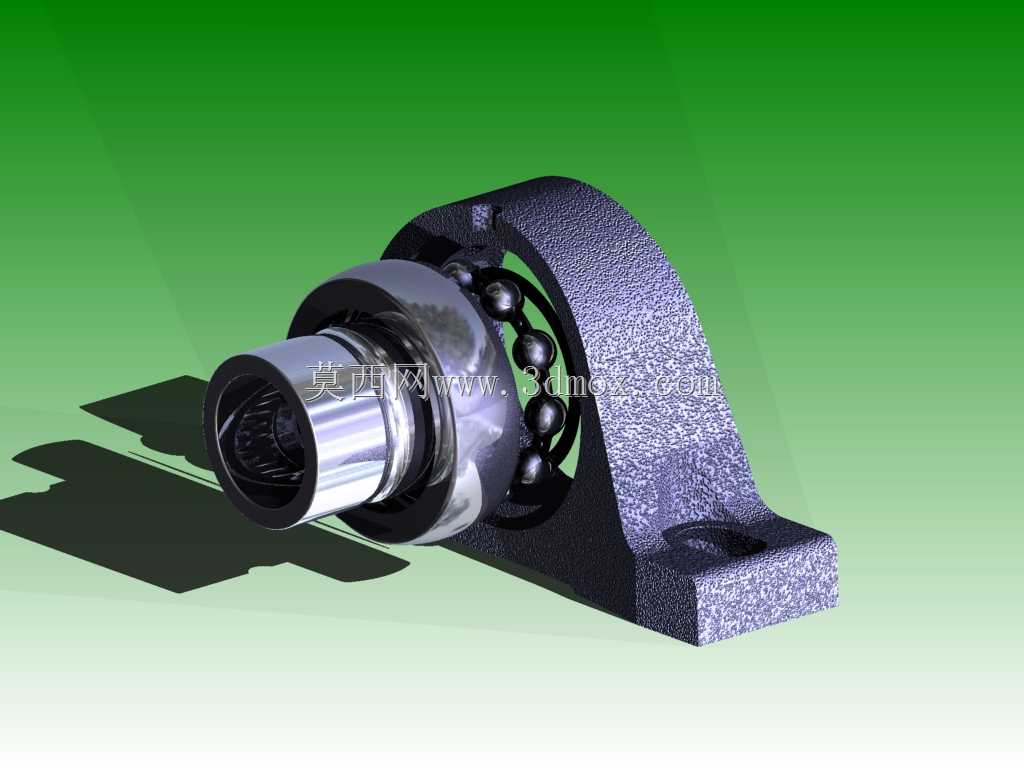

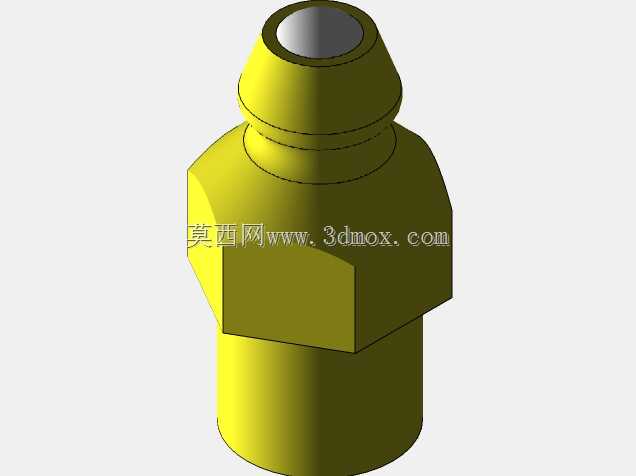

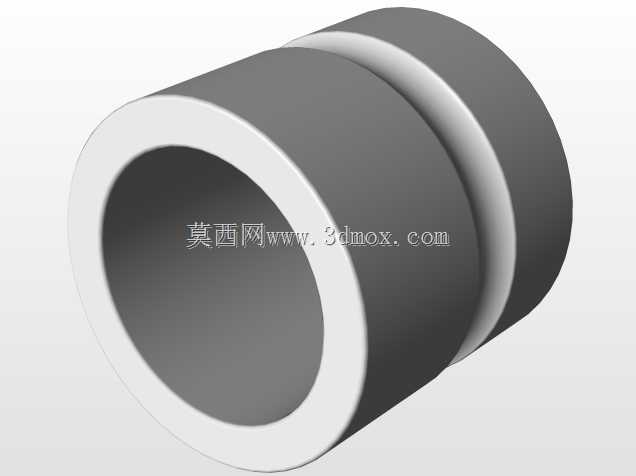

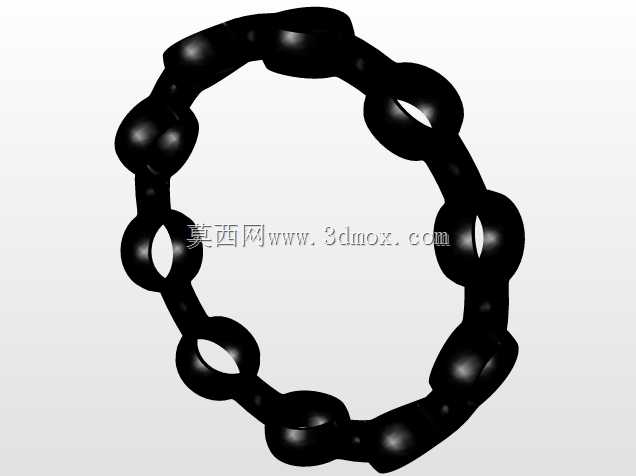

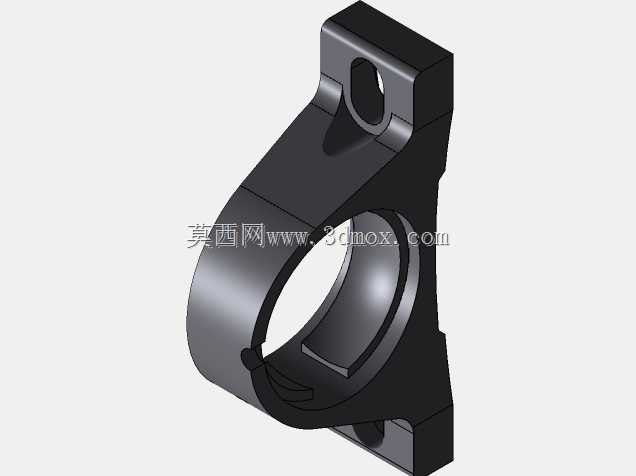

这款带立式安装座的外球面轴承单元，是工业传动系统中应用极为广泛的旋转支撑部件，广泛适配各类输送设备、农业机械、食品加工生产线、纺织机械、轻工包装设备以及中小型通用传动装置的转轴支撑场景，能够在多粉尘、轻度潮湿的常规工业环境下稳定承担径向载荷与一定程度的轴向载荷，为旋转轴提供可靠的定位与转动支撑。从实际使用场景来看，这类轴承单元无需额外加工复杂的安装基座，仅需通过底座两端的安装孔使用螺栓即可快速固定在设备机架上，大幅降低设备机架的加工难度与装配工时，尤其适合中小型设备的快速组装与后期维护更换。产品在功能设计上充分考虑了现场使用的便利性，轴承内圈采用带顶丝的锁紧结构，能够直接与光轴实现快速锁紧固定，无需额外配置轴套、锁紧螺母等附件，对轴的加工精度要求相对宽松，适配常规冷拔圆轴即可完成装配；轴承本体自带密封结构，能够有效阻挡外界粉尘、碎屑侵入轴承内部滚道，同时保留内部润滑脂的存储空间，配合座体上预留的注油嘴结构，可在不拆解轴承单元的情况下完成定期补脂维护，大幅延长部件的实际使用寿命。设计过程中采用参数化的建模思路，以轴承内径为核心驱动参数，联动调整轴承内圈、外圈、滚动体、密封件以及铸钢座体的各部分尺寸，当需要适配不同轴径的使用需求时，仅需调整核心内径参数即可快速生成对应规格的完整模型，无需重复进行各零件的建模与装配校验，能够大幅提升系列化产品的设计效率。从外形与安装边界来看，整体采用立式菱形底座结构，底座两个安装孔的中心距、轴承中心到底座安装面的中心高、轴承内圈的宽度、座体的整体外轮廓尺寸均与对应内径规格的行业通用安装尺寸保持一致，能够直接替换市面同规格的标准产品，无需对原有设备的安装位进行二次修改；座体采用厚重的变截面加强结构，在轴承承载位置做了加厚处理，从安装面到轴承承托位置设置平滑的过渡圆角，避免应力集中导致的座体开裂问题，整体结构紧凑，安装后不会占用过多的设备内部空间，同时能够保证足够的结构强度，应对常规传动场景下的冲击载荷与振动工况。在实际装配过程中，这类轴承单元允许轴存在少量的安装角度偏差，自带的调心性能能够补偿一定范围内的轴同轴度误差，降低设备装配过程中的对中难度，即使在机架存在轻微加工误差、设备运行过程中出现小幅形变的情况下，也能保证轴承的正常运转，避免出现卡滞、异常磨损的问题。
