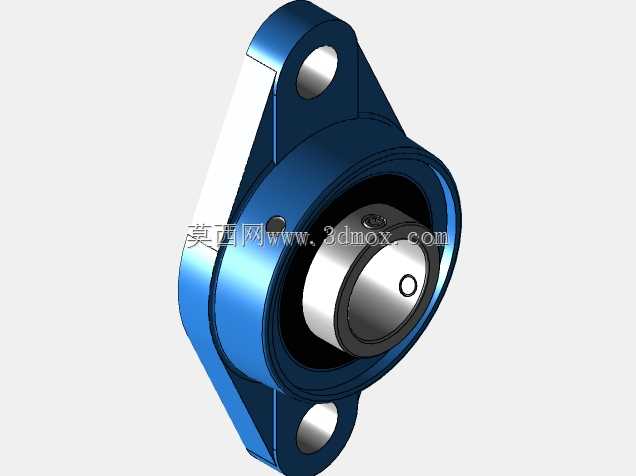

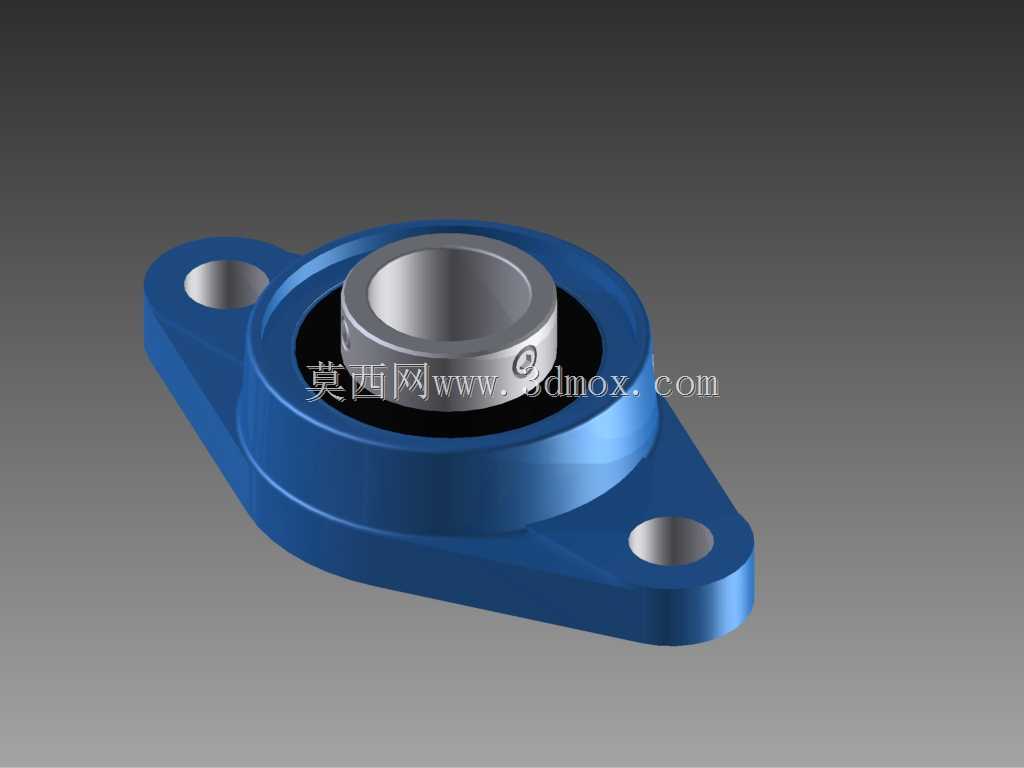

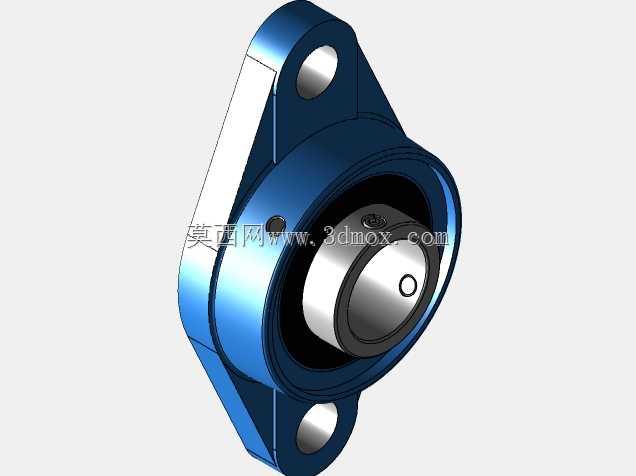

曼卡尔UCFL206菱形带座外球面轴承结构

这款菱形法兰式带座外球面支撑件，广泛应用在轻工输送线、食品包装机械、小型农用设备、纺织机械以及各类中小型传动系统中，主要承担旋转轴的径向与少量轴向载荷支撑作用，能够补偿轴安装过程中产生的轻微同轴度误差，降低轴系运转时的额外负载损耗，保障传动部件长期平稳运行。在实际产线场景中，这类支撑件常被安装在设备的侧边机架上，用来承托输送带辊筒、链轮传动轴、带轮输入轴等部件，相比立式轴承座，菱形两孔安装的结构更适合安装空间局促、安装面为窄边型材的场景，不需要预留过大的安装平面，适配铝型材机架、薄钢板焊接机架等多种常见设备机架结构。从功能特性来看，该部件将外球面球轴承与铸造轴承座整合为一体，轴承内圈带有顶丝结构，安装时可以直接将轴穿入内圈后拧紧顶丝完成轴向固定，不需要额外加工轴肩、挡圈等定位结构，大幅降低轴类零件的加工复杂度与现场安装难度；轴承自带密封结构，能够阻挡日常生产环境中的粉尘、少量飞溅水汽进入轴承内部滚道，延长润滑脂的使用寿命，减少日常维护的频次，适合多尘、有轻度喷淋的生产车间环境使用。设计过程中，首先明确了两安装孔的中心距边界，适配行业通用的UCFL206规格安装尺寸，安装孔采用沉孔设计，可使用内六角圆柱头螺栓或者外六角螺栓从外侧穿入锁紧，螺栓头能够完全沉入沉孔内，不会突出安装面干涉周边部件；轴承座本体采用菱形切边造型，在保障安装座结构强度、承载能力的前提下，尽可能削减了非承载区域的材料用量，既降低了整体自重，也让安装座的外形更紧凑，不会占用过多周边设备空间。轴承座与轴承的配合面采用精准的球面贴合设计，能够允许轴承在一定角度范围内自适应调心，当轴出现轻微挠曲变形或者安装座存在小角度安装偏差时，轴承可以自动调整角度，避免滚道出现偏载磨损，大幅提升轴系的运行可靠性。安装边界上，两个安装孔沿轴承中心对称分布，整体安装轮廓为两端带圆弧的菱形结构，安装时只需要在安装面上加工两个对应孔距的通孔即可完成固定，不需要复杂的定位台阶加工；轴承内孔为标准30mm直径，适配同直径的常规光轴，轴向定位依靠内圈上的两枚紧定顶丝，安装时不需要额外的轴向固定零件，整体装配流程简单快捷，能够大幅缩短设备组装或者后期维护更换的耗时。轴承座的底座平面经过精加工处理，安装时能够与设备安装面完全贴合，避免出现安装倾斜导致的轴系别劲问题，保障轴承运转时的受力均匀。
