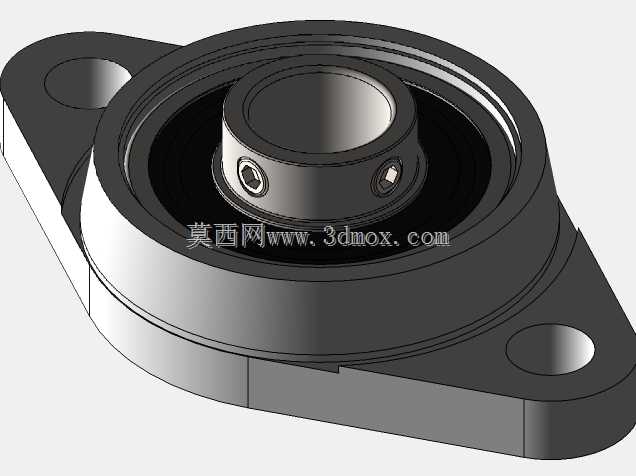

KFL08型菱形带座外球面轴承结构

这款KFL08型菱形带座外球面轴承，是轻载传动场景中应用极为广泛的支撑类零部件，常见于小型输送线、食品包装辅助设备、轻工纺织机械、小型自动化输送工位以及家用小型机具的转轴支撑环节，主要承担径向载荷为主的转轴定位与旋转支撑作用，可补偿一定范围内的轴系安装对中误差，降低装配环节的精度要求，提升设备组装与后期维护的效率。

从功能特性来看，该轴承内径为8mm，适配直径8mm的光轴安装，轴承内圈配置两枚M3紧定螺钉，在轴穿入内圈后可通过拧紧紧定螺钉实现内圈与轴的锁固，避免轴运转过程中与轴承内圈出现相对滑移，保障扭矩传递与旋转精度。轴承外圈与冲压成型的菱形轴承座为嵌装配合，轴承自带的密封结构可阻挡外界粉尘、碎屑侵入轴承内部滚道，同时留存内部润滑脂，延长轴承的维护周期，适配多尘、有少量飞溅的常规工业作业环境。

在设计思路上，这款带座轴承采用了菱形两孔安装的法兰式结构，相较于立式轴承座，菱形座的安装占用空间更小，两个安装孔呈对角分布，可在狭窄的安装面上完成固定，安装孔为沉孔设计，适配对应规格的内六角螺栓或十字螺栓安装，螺栓头可沉入座体平面内，不会突出座体表面干涉周边部件。座体采用冲压钢板成型工艺，在保障结构强度满足轻载支撑需求的前提下，大幅降低了部件自身重量，同时控制了生产成本，适合大批量配套使用。轴承内圈的紧定螺钉位置做了沉孔处理，螺钉拧紧后不会突出内圈端面，避免轴上零件安装时出现干涉。

从安装边界来看，该菱形座的两个安装孔中心距适配常规小型轴承座的安装尺寸标准，座体整体厚度较薄，安装时仅需在安装面预留对应螺栓过孔即可完成固定，无需额外加工复杂的定位止口；轴承内圈突出座体安装面一定高度，可适配轴上相邻零件的避让需求，轴端插入轴承的深度可根据实际装配需求调整，只要保证两枚紧定螺钉完全压在轴表面即可实现可靠锁固。在实际使用中，这类带座轴承无需额外搭配轴承座单独装配，出厂时已完成轴承与座体的配合校准，用户拿到后可直接安装到设备上使用，大幅减少了现场装配的工作量，也避免了自行装配轴承时可能出现的同轴度偏差问题，在小型自动化设备的改造、非标工装的搭建场景中十分常用，能够快速完成转轴的支撑搭建，缩短设备组装周期。
