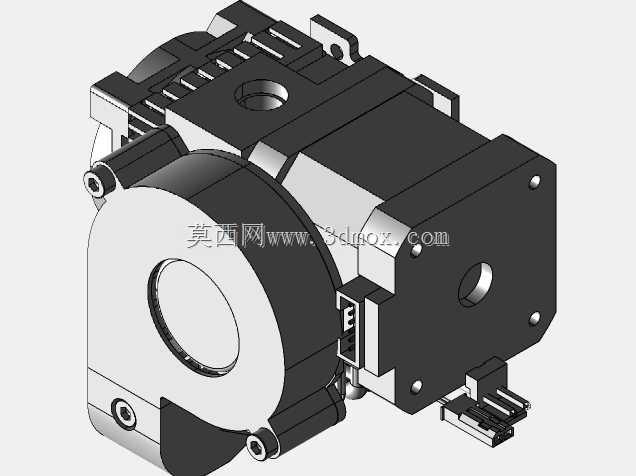

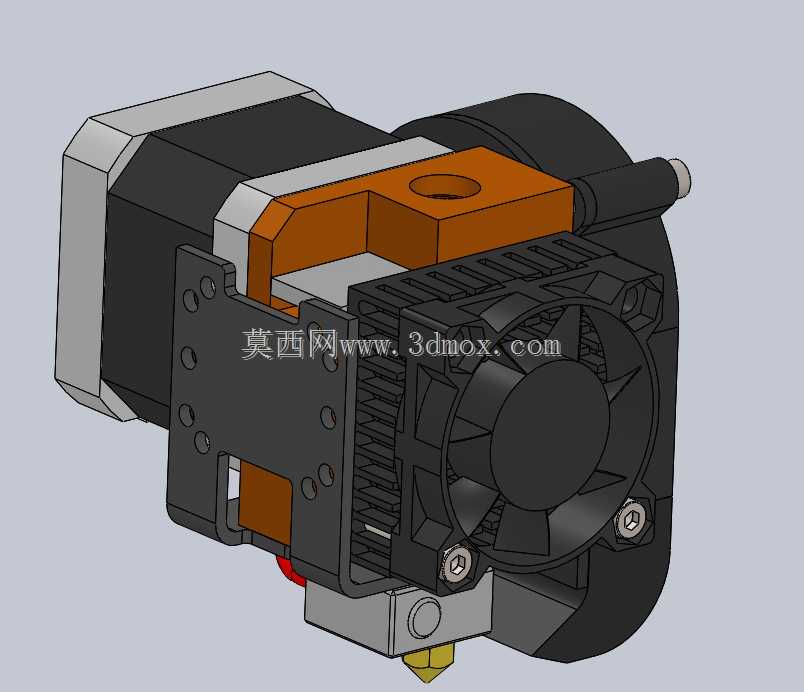

带NEMA电机的FDM3D打印机挤出总成

这款挤出总成是桌面级FDM熔融沉积成型3D打印机的核心执行部件，主要承担耗材输送、熔融塑化、精准出丝的核心功能，可适配PLA、ABS、PETG等多种主流热塑性打印耗材，广泛应用于个人创客创作、教育实训教学、小批量定制零件生产、手板样件快速验证等场景，是决定3D打印成型精度、出丝稳定性与打印良品率的关键组件。

在功能设计上，该总成采用近端挤出结构布局，将送料驱动机构与加热喷头集成在同一安装基体上，相比远端挤出方案缩短了耗材输送路径，能有效降低送料阻力，提升回抽动作的响应速度，减少打印过程中的拉丝、漏料缺陷，尤其适配柔性耗材的稳定输送。总成搭载标准NEMA规格步进电机作为送料动力源，通过减速齿轮组放大输出扭矩，可稳定驱动直径1.75mm的打印耗材持续向加热腔输送，送料步进精度可达0.01mm级别，能精准匹配不同打印速度下的出丝量需求。

散热设计是该挤出总成的设计重点，针对加热块热量向上传导易导致耗材提前软化堵头的问题，设计了带密集散热鳍片的铝制散热段，同时配套轴流散热风扇进行主动风冷，可将散热段温度稳定控制在耗材玻璃化转变温度以下，避免耗材在喉管内提前熔融引发的送料不畅、堵头等故障；加热块部分采用黄铜喷嘴搭配高温加热棒与测温热敏电阻，可实现最高260℃的稳定温度控制，满足不同耗材的熔融温度需求，喷嘴末端的成型面经过精密加工，可保证出丝路径与打印平面垂直，提升首层附着效果。

在安装边界设计上，总成整体采用模块化集成设计，所有组件通过标准化紧固件整合为一体式结构，外部安装孔位遵循主流桌面级3D打印机的安装尺寸规范，可直接适配多数采用X轴滑车安装结构的龙门式、悬臂式3D打印机，无需额外定制转接件；整体结构紧凑，运动部分重量经过优化，可降低X轴运动过程中的惯性负载，提升高速打印时的运动稳定性，减少打印件表面的振纹缺陷。总成预留了风扇接线、加热棒接线、热敏电阻接线、电机接线的标准走线位，方便用户快速完成电气连接，同时各易损部件均采用快拆式设计，喷嘴、喉管、散热风扇等部件可单独更换，降低后期维护成本。
