车间重载移位组合式牵引滚轮工具

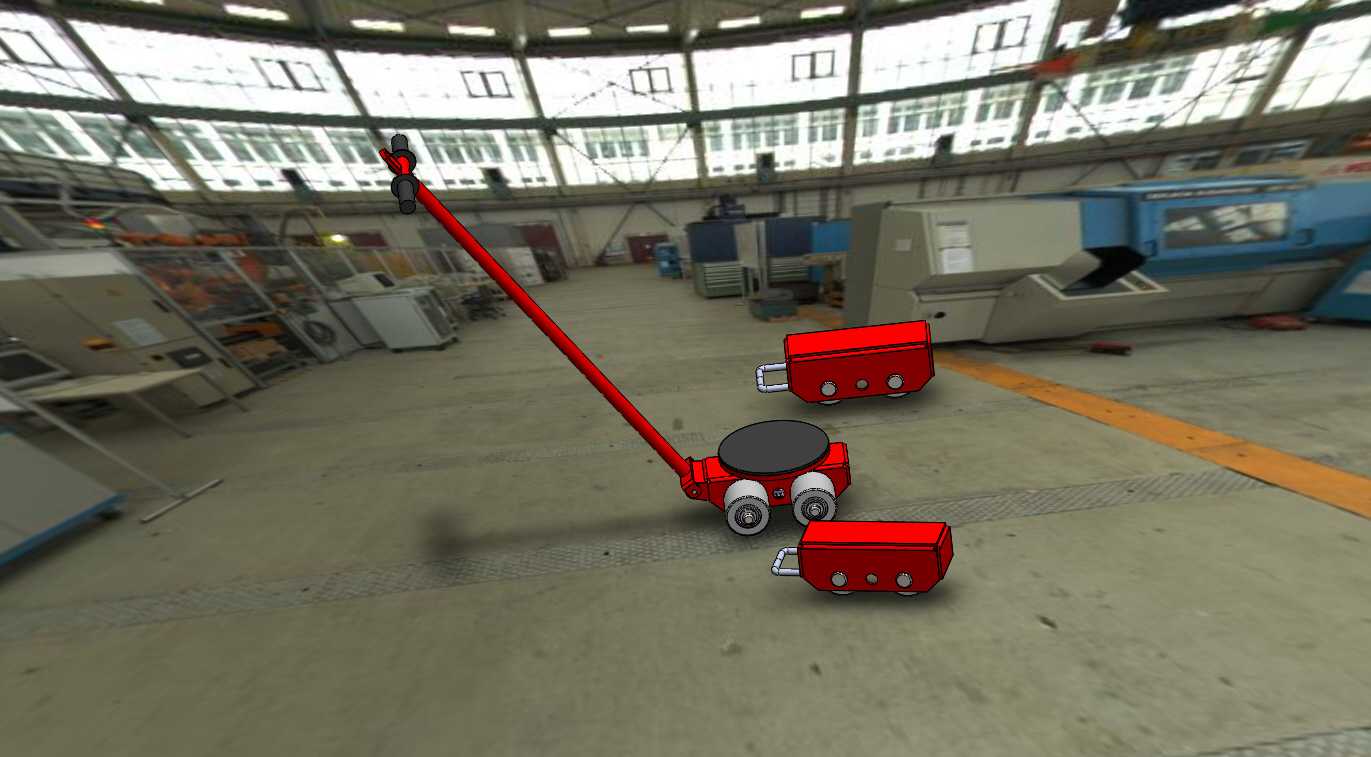

　　这套组合式移位滚轮主要面向生产车间内重型设备、工装夹具、重型物料的短距离移位作业场景，在设备安装调试、车间布局调整、重型工件转序等工况下，可替代传统撬棍、手动抬运的作业方式，大幅降低重型物件移位的劳动强度，同时避免移位过程中物件底面与车间地坪的硬摩擦损伤。整套工具采用一主两辅的三单元组合结构，带牵引杆的主滚轮单元作为动力牵引端，两个固定滚轮单元作为承重支撑端，作业时将两个固定滚轮分别垫入重型物件底部的两个边角位置，主滚轮垫入物件前端中部位置，牵引杆连接外部牵引动力或作为人工施力的握持结构，即可实现重型物件的平稳移位。设计阶段针对车间常见的环氧地坪、水泥硬化地坪的使用场景，滚轮采用聚氨酯包胶材质，既保证足够的承重能力，

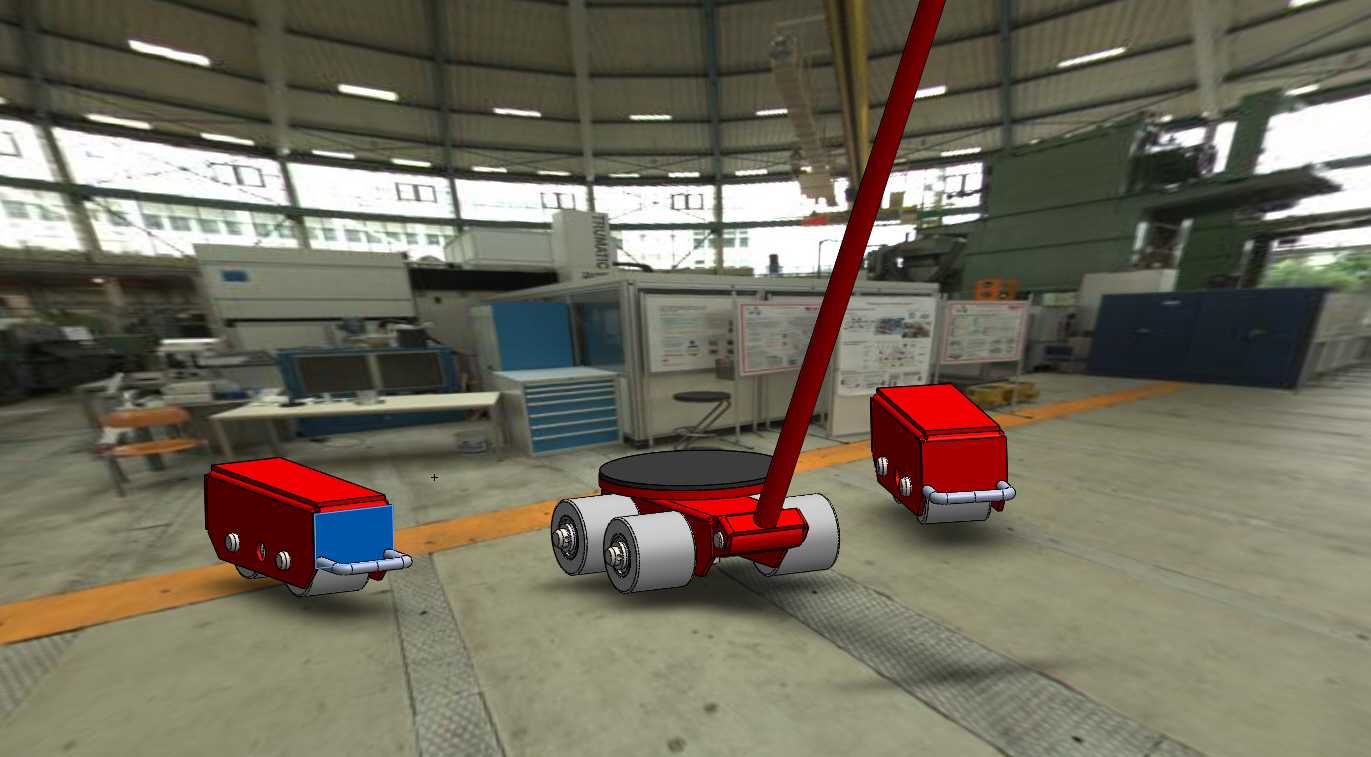

　　又能避免滚动过程中刮伤地坪表面，同时包胶层可吸收移位过程中的微小震动，防止物件上的精密装配部件受震动移位。固定滚轮单元上预留的对齐孔位是整套工具的核心设计细节，当三个滚轮单元垫入物件底部后，可穿入定位杆将两个固定滚轮与主滚轮的相对位置锁定，避免移位过程中滚轮单元受侧向力发生偏移、脱开，保证长距离移位过程中物件的支撑稳定性。主滚轮单元采用三轮布局结构，相比单轮或双轮结构，转向时的受力分布更均匀，在车间内需要转弯调整移位方向时，无需重新撬动调整滚轮位置，直接通过牵引杆施力即可完成小半径转向，适配车间内通道狭窄、障碍物多的作业环境。从安装边界来看，单个滚轮单元的整体高度控制在较低范围，垫入物件底部时仅需将物件撬起很小的间隙即可完成放置，

　　无需使用大行程千斤顶将物件抬升过高，降低了撬抬作业的安全风险；滚轮单元的承重接触面做了加宽处理，单位面积的地坪承压更小，不会在普通车间地坪上留下压痕。牵引杆采用高强度圆钢制作，与主滚轮座的连接位置设置了铰接结构，牵引时可根据作业人员的身高、施力角度调整杆体倾斜角度，适配不同作业场景下的施力需求，避免硬连接导致的杆体变形或连接座断裂问题。
