工业切削液池用带式撇油装置结构设计

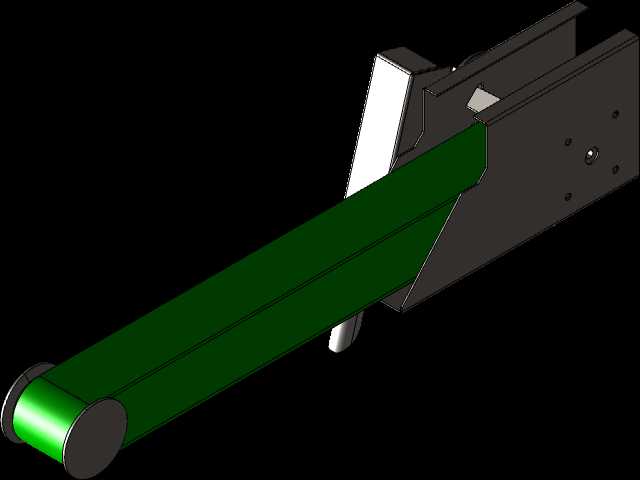

　　在金属切削加工车间的集中冷却系统、单机配套切削液箱以及热处理清洗槽的日常运维中，浮油积聚始终是影响加工介质使用寿命、滋生厌氧菌造成工件锈蚀、车间异味扩散的核心诱因，这款带式撇油装置正是针对这类敞开式液池的表层浮油回收场景开发的专用部件。不同于盘式、管式撇油结构对安装空间的苛刻要求，该装置采用倾斜式安装布局，可直接固定在液池侧壁的预留安装位，无需对现有液池结构做大规模改造，适配深度在300mm至800mm区间的常规工业液池，安装时仅需保证撇油带的下段浸入液面下20mm至50mm即可，无需额外配置复杂的液位随动机构，大幅降低了现场改造的施工量。从结构设计逻辑来看，装置的核心收油组件采用亲油疏水的特制环形带体，

　　主动辊轮布置在设备上部的驱动端，通过低转速减速机构带动带体持续循环运转，带体经过液面时会黏附表层的浮油层，上行至上部刮油组件位置时，成对布置的耐油橡胶刮片会将带体表面附着的油层完全刮除，刮下的废油顺着设备自带的导油槽汇入外部的废油收集容器，整个收油过程不会过度裹挟槽内的切削液或清洗水剂，能将回收废油的含水率控制在较低水平，降低后续废油处置的成本。设备的主体机架采用折弯焊接的钢板结构做表面喷塑处理，所有与液体接触的紧固件均采用不锈钢材质，可长期耐受切削液、清洗水基介质的腐蚀，驱动端做了全密封结构设计，避免油液、水汽渗入驱动单元造成部件损坏。在实际选型适配时，需要根据液池的表面积、浮油产生速率调整带体的运行线速度，

　　常规工况下带体线速度控制在每分钟数米即可满足每小时数十升的浮油回收能力，针对浮油产生量较大的热处理清洗线场景，可通过调整驱动电机的转速参数提升收油效率，同时设备预留了侧边安装的固定孔位，可根据现场的液池边沿结构选择侧装、顶装两种固定方式，安装边界的容错率较高，不需要现场做额外的配焊加工。不同于大型 centralized 油水分离设备需要配套管路、泵阀的复杂部署，这款撇油装置属于独立运行的单元式部件，仅需接入常规工业供电即可独立工作，既可以配套新设备出厂时预装，也可以作为老旧设备的运维升级部件加装，在加工车间的切削液日常维护场景中，能有效延长切削液的更换周期，减少废切削液的产生量，同时避免浮油在液面积聚造成的烟雾、异味问题，改善车间的作业环境。
