低速永磁同步齿轮减速电机结构

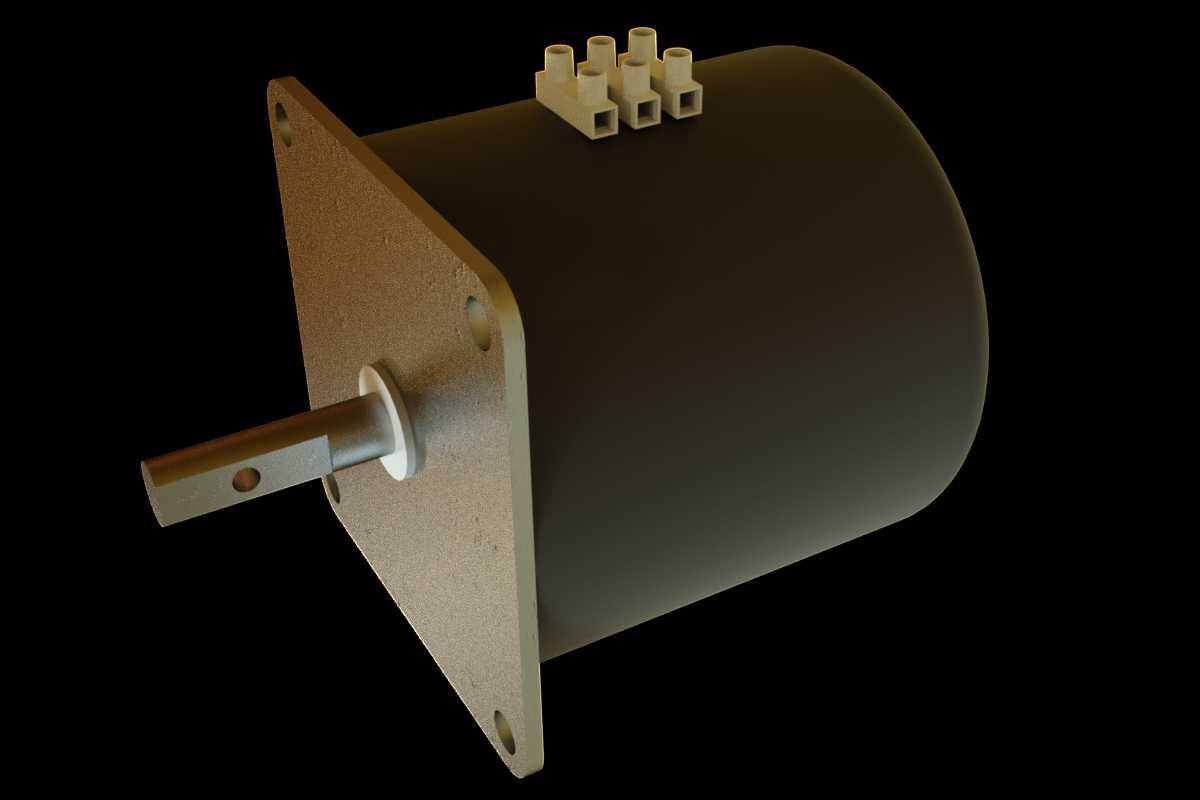

　　这款2.5转每分钟的低速永磁同步齿轮减速电机，常被应用在小型自动化输送线的精准送料工位、舞台灯光的角度调节机构、商用自动售货机的货道驱动单元，以及各类需要低转速大扭矩输出的轻载传动场景中，这类工况对输出转速的稳定性有较高要求，不允许出现明显的转速波动，否则会导致送料位置偏差、调节角度失准等问题。从结构设计来看，该电机采用方形法兰安装端面，端面上预留了四个对称分布的安装通孔，安装时可直接通过螺栓穿过通孔固定在设备安装板上，法兰端面与输出轴的垂直度公差控制在合理范围内，能保证输出轴与被驱动部件的同轴度，避免运行过程中出现额外的径向载荷，延长轴承使用寿命。输出轴采用扁位加径向销孔的设计，装配传动件时既可以通过扁位传递扭矩，

　　防止传动件与轴之间出现周向打滑，也可以通过销孔穿装圆柱销实现轴向定位，避免传动件在运行过程中沿轴向外窜。电机顶部的接线端子采用模块化快接结构，每个接线位都预留了螺丝锁紧孔，接线时无需焊接，直接将导线插入端子孔后拧紧锁紧螺丝即可完成接线，这种设计能大幅降低现场装配的接线难度，也方便后期维护时的线路检修。电机本体采用圆柱形机壳设计，机壳表面做了哑光氧化处理，既可以提升壳体的防锈耐腐蚀能力，也能在运行过程中通过壳体表面散出内部绕组产生的热量，避免长时间运行出现过热问题。内部的齿轮减速级采用平行轴直齿传动结构，齿轮材质选用耐磨合金钢材，经过调质处理后齿面硬度满足长期运行的耐磨要求，减速级的传动比经过精确匹配，将电机本体的高转速稳定降低到2.

　　5转每分钟的输出转速，同时放大输出扭矩，满足轻载低速驱动的需求。建模过程中对安装边界做了明确的尺寸约束，法兰安装孔的中心距、输出轴的伸出长度、机壳的最大外径、接线端子的突出高度都按照实物尺寸1:1还原，设计人员在做设备整体布局时，可以直接调用该模型核对安装空间，提前规避安装干涉问题，比如核对输出轴与周边护板的安全距离、接线端子上方预留的接线操作空间、电机尾部与设备内壁的间隙是否满足装配要求。这类低速同步电机具备双向可逆运转的特性，通过改变接线相序即可切换输出轴的旋转方向，不需要额外加装换向机构，在需要正反转切换的往复驱动场景中适配性很强，比如小型翻板机构、自动风门的开闭驱动都能适用。
