直线滑台结构钳磨工装

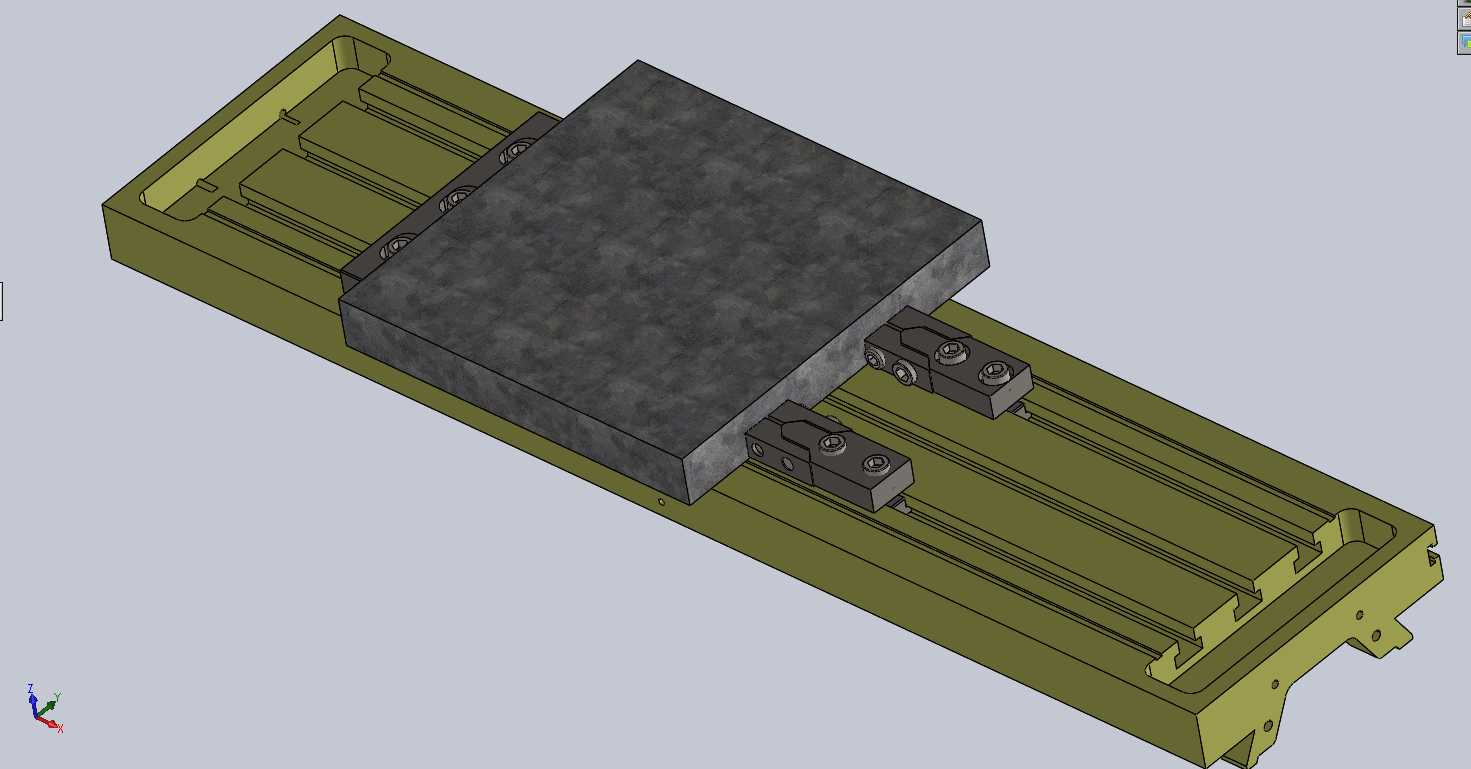

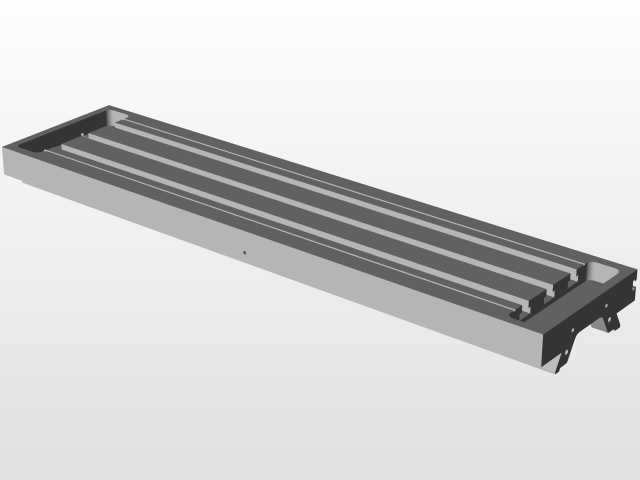

　　该钳磨工装主要应用于金属轧材加工工序中的工件精准装夹定位环节，适配小型平面磨削、端面修磨的加工场景，可直接安装于磨床工作台面，配合磨头完成工件的高精度进给磨削作业。整套结构采用长行程直线导轨作为承载导向基础，导轨基座采用一体化铣削成型结构，基座内部设置多道平行排布的减重槽与加强筋，在保证整体结构刚性的前提下降低自重，基座两侧预留标准T型槽安装位，可通过T型螺栓直接与磨床工作台的T型槽配合固定，安装时无需额外制作转接板，适配多数常规平面磨床的工作台安装孔距范围。滑台部分采用高体分铸铁材质，台面经磨削加工后平面度控制在0.02mm以内，台面可通过压板或螺栓直接固定待加工的轧材工件，滑台与导轨之间采用双滑块对称排布结构，

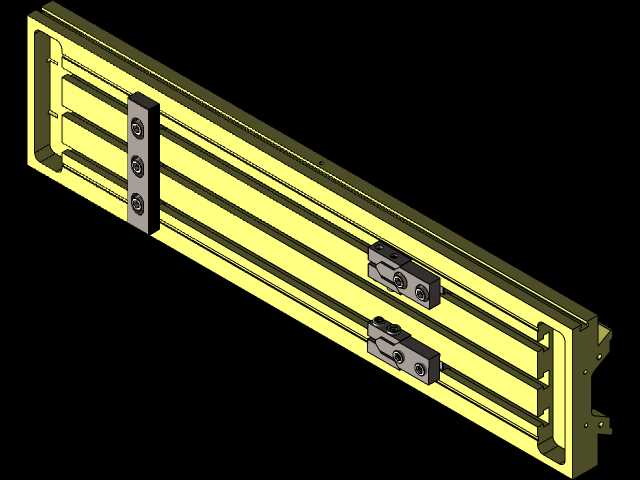

　　每个滑块配置独立的锁紧机构，当滑台进给至指定加工位置后，可通过侧方的锁紧压块将滑块与导轨彻底锁死，避免磨削过程中出现滑台窜动影响加工精度。设计过程中优先考虑了磨削工况下的受力特性，磨削作业时磨头对工件的垂直下压力与横向切削力会直接传递至滑台与导轨配合面，因此滑块与导轨的配合面采用加宽设计，接触面积较常规直线滑台提升40%，可有效分散切削载荷，减少长期使用后的导轨磨损量。整套工装的行程范围覆盖常规小型轧材的磨削长度需求，滑台的进给可通过手动驱动或外接伺服进给模组实现，基座两端设置有限位挡块安装位，可根据加工工件的长度灵活调整限位位置，防止滑台超程脱出。导轨基座的底部设置有排屑缺口，

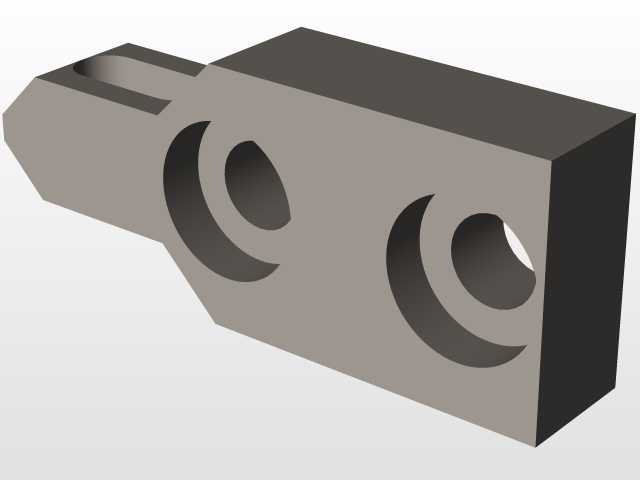

　　磨削过程中产生的金属碎屑可通过缺口直接落入磨床的排屑槽，避免碎屑堆积在导轨配合面造成滑块卡滞或导轨划伤。滑台的锁紧机构采用偏心压块结构，操作时仅需扳动侧方的锁紧手柄即可完成滑台的固定与松开，操作力矩符合人工操作的 ergonomic 要求，无需额外使用扳手等工具即可完成锁紧操作，可大幅提升工件装夹与位置调整的作业效率。整套结构的所有配合面均预留了合理的公差配合间隙，导轨安装面与滑台安装面的平行度在装配时通过配磨调整，保证滑台全程移动的直线度误差控制在允许范围内，满足磨削加工的精度要求。
