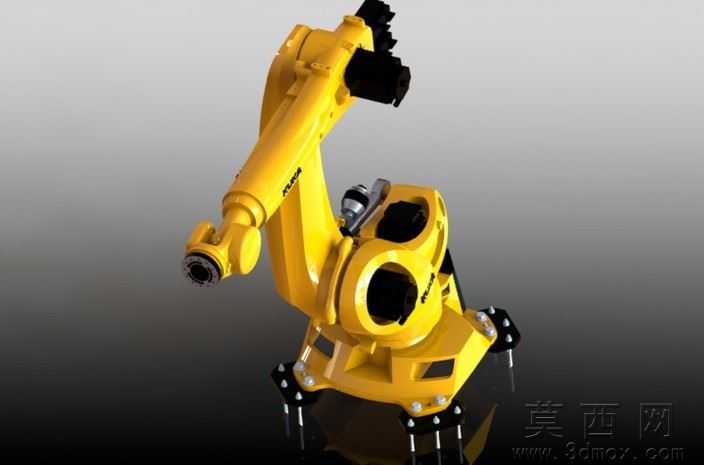

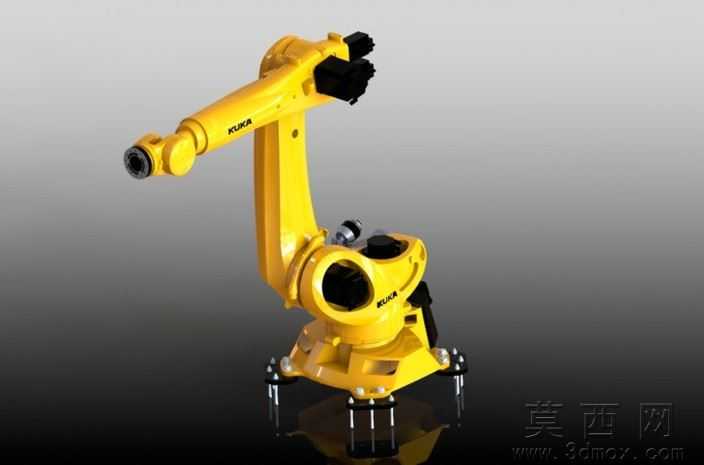

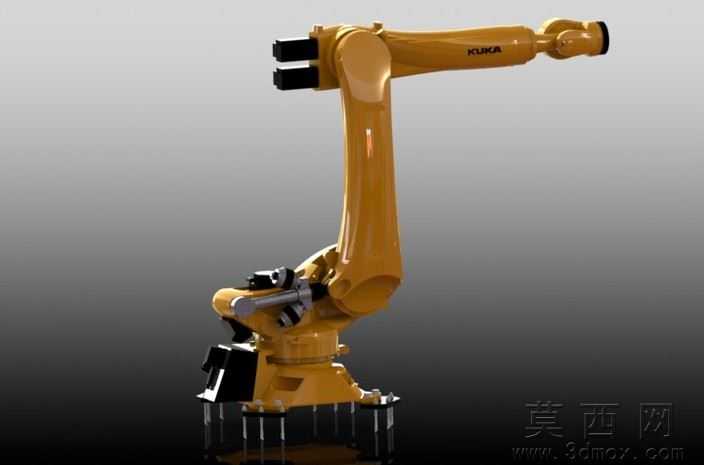

库卡KR210R3100超程机械臂三维模型

本模型为库卡KR210R3100超程六轴工业机械臂的高精度三维建模成果，完整还原了实体机械臂的全部结构细节与功能特征。建模阶段以库卡官方公开的KR210R3100机型尺寸参数为基准，采用自底向上的装配建模思路，先逐一完成底座回转支承、一轴大臂关节、二轴小臂连接座、三轴肘部结构、四轴腕部回转组件、五轴摆动关节、六轴末端法兰的零件建模，所有零件的安装孔位、连接止口、管线排布槽位均严格按照实体设备1:1比例绘制，未对结构做简化省略，确保各部件的装配干涉校验结果与实际设备完全一致。参数设计层面，模型完整保留了该机型3100mm最大工作半径、210kg额定负载对应的关节尺寸参数，各轴的转动行程范围、关节限位凸台结构均做了精准还原，可直接用于运动仿真的行程边界设置，无需额外调整参数。渲染材质环节针对机械臂不同部件做了差异化材质设置：主体铸件结构采用工业哑光黄烤漆材质，还原库卡机械臂标志性的外观配色，表面添加细微的颗粒质感模拟铸件喷涂后的真实肌理；关节处的伺服电机外壳、连接螺栓、末端法兰采用金属镀铬材质，设置合适的反光度与粗糙度参数，还原金属加工件的光泽质感；底座固定支脚、管线护套采用黑色硬质工程塑料材质，区分不同功能部件的视觉特征，最终渲染效果可直接用于方案展示、教学课件配图等场景。结构原理上，模型完整呈现了六轴串联机械臂的传动布局：底座内置一轴回转传动结构实现整机水平方向360度回转，大臂与底座连接的二轴关节实现大臂俯仰动作，肘部三轴关节实现小臂俯仰调整，腕部三个正交关节分别实现末端的回转、摆动、旋转动作，各关节的连接法兰、密封槽、安装基准面均完整保留，可清晰展示串联工业机器人的运动传递逻辑。软件兼容方面，模型提供SolidWorks2011版本原生源文件，保留完整的特征树与装配约束关系，可直接在SolidWorks2011及以上版本中打开编辑，同时附带通用STL格式文件，可兼容UG、Pro/E、Catia等绝大多数三维设计软件，也可直接导入切片软件用于3D打印验证，无需额外做格式转换或破面修复。研发教学应用层面，该模型可作为工业机器人课程的教学演示案例，帮助学习者直观理解六轴机械臂的结构组成与关节运动逻辑；也可用于自动化产线的方案布局设计，将模型导入产线仿真软件中验证机械臂的工作覆盖范围、动作路径合理性，提前规避产线布局中的干涉问题；还可作为二次开发的基础模型，用于机械臂末端执行器适配、离线编程仿真等研发场景，大幅降低相关项目的前期建模工作量。
