开源适配型双挤出3D打印挤出机构

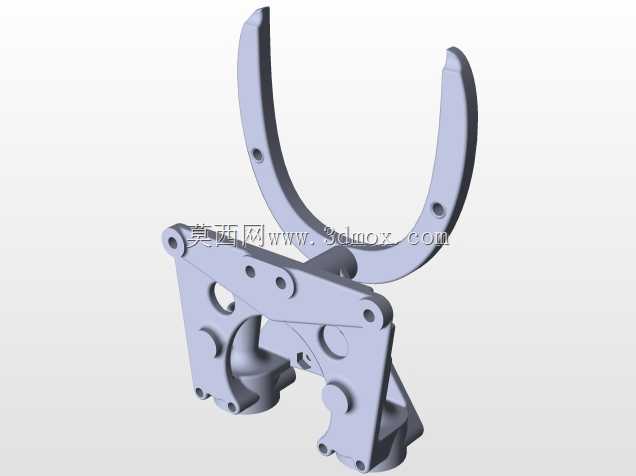

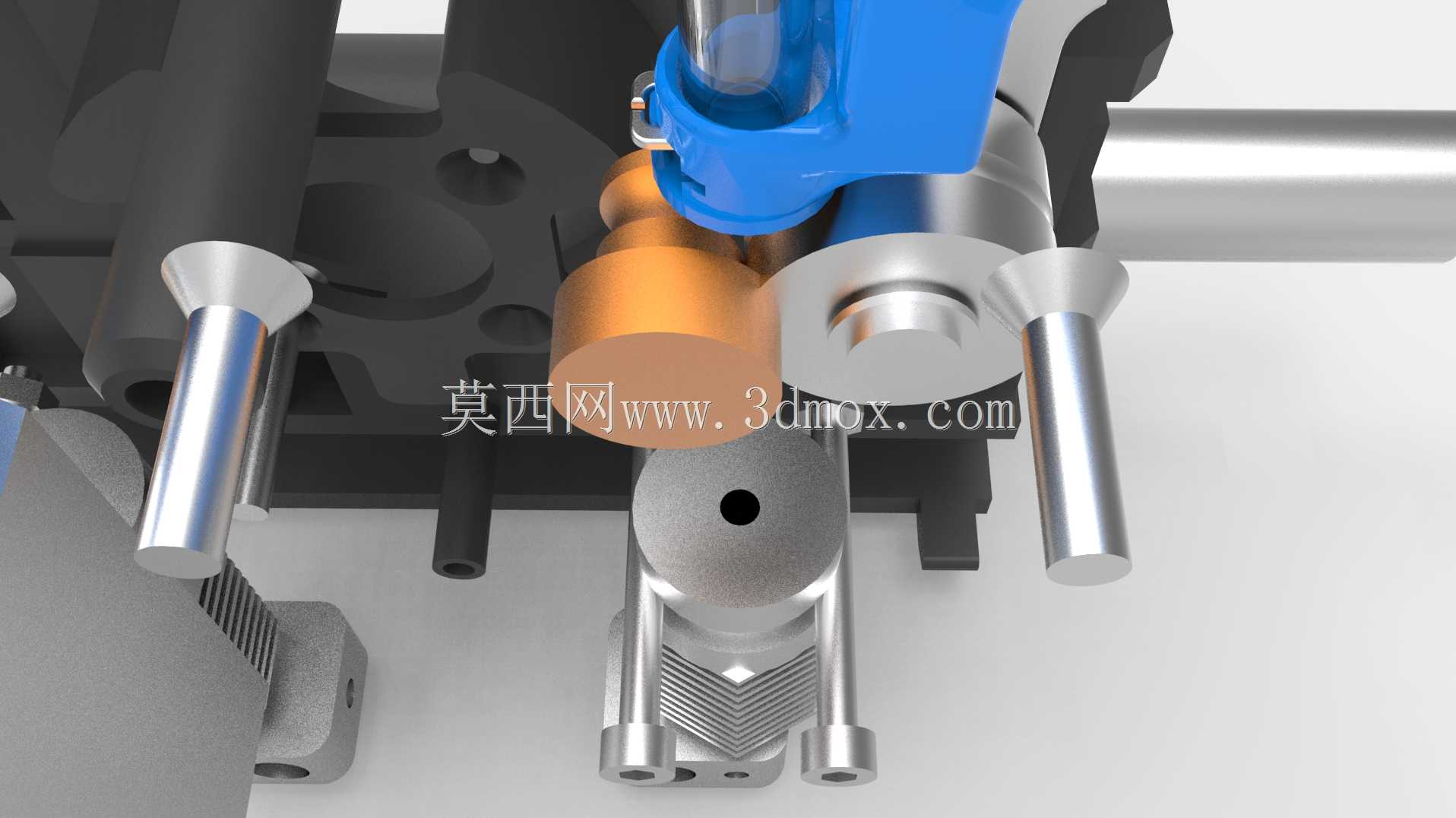

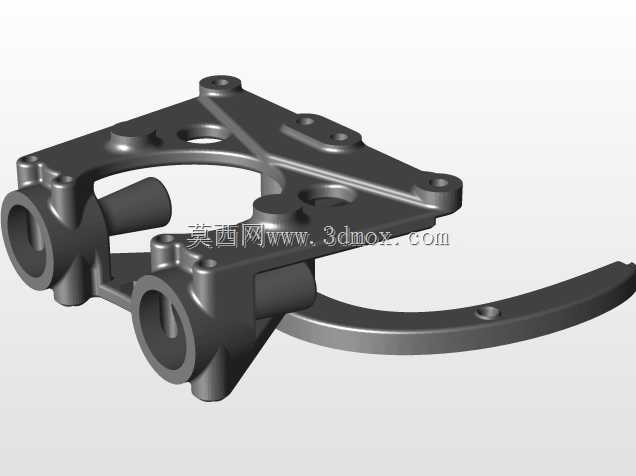

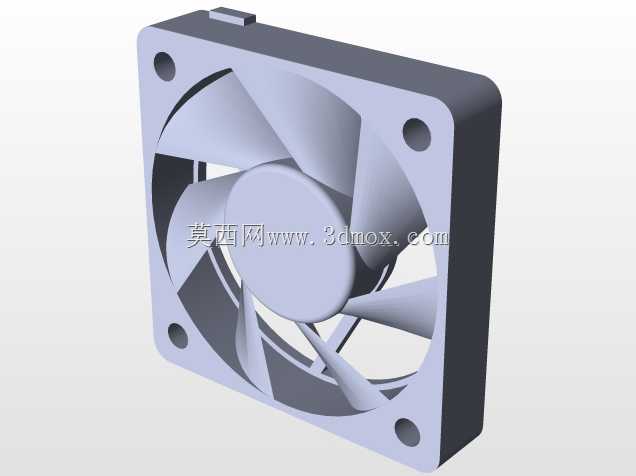

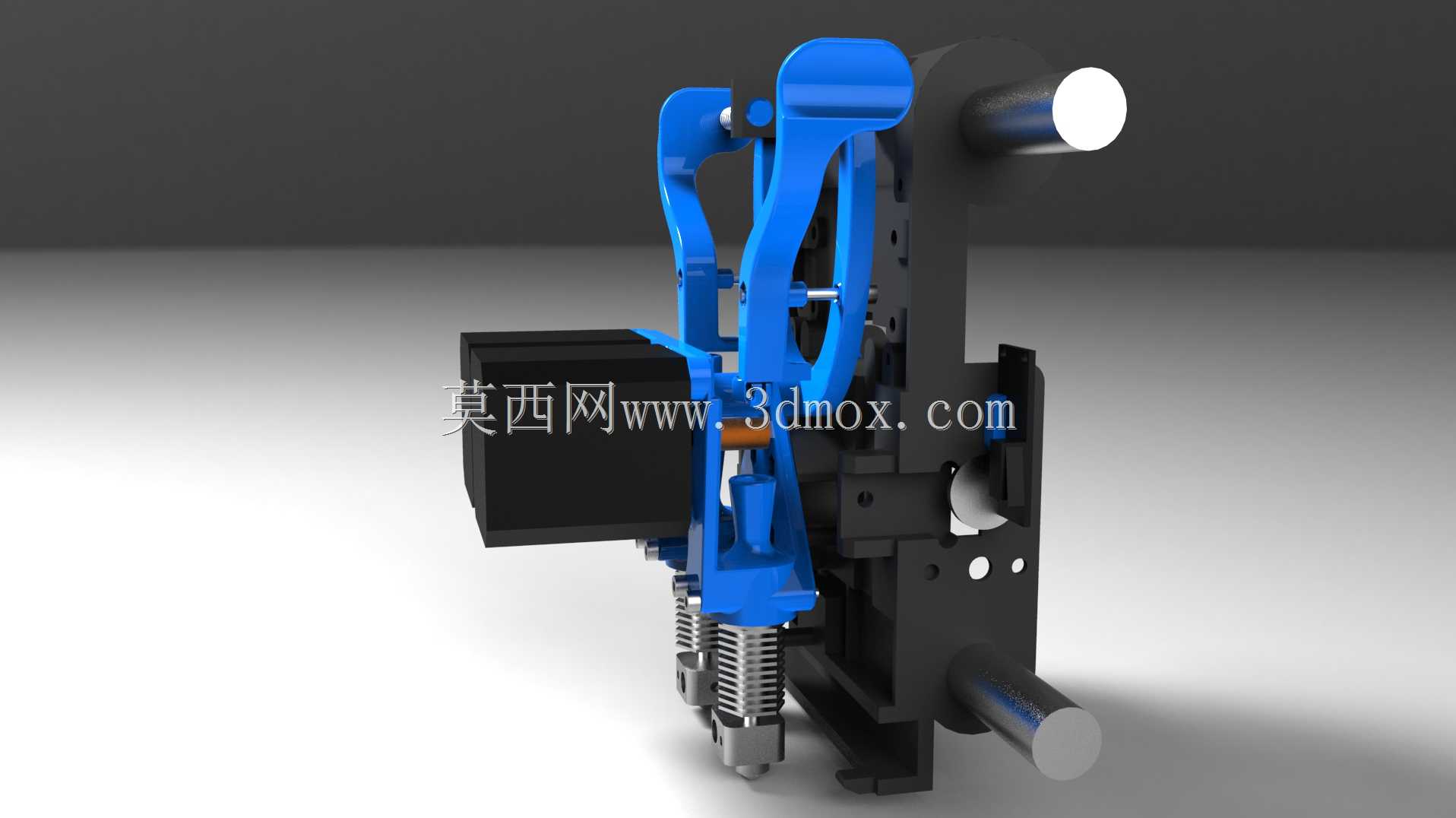

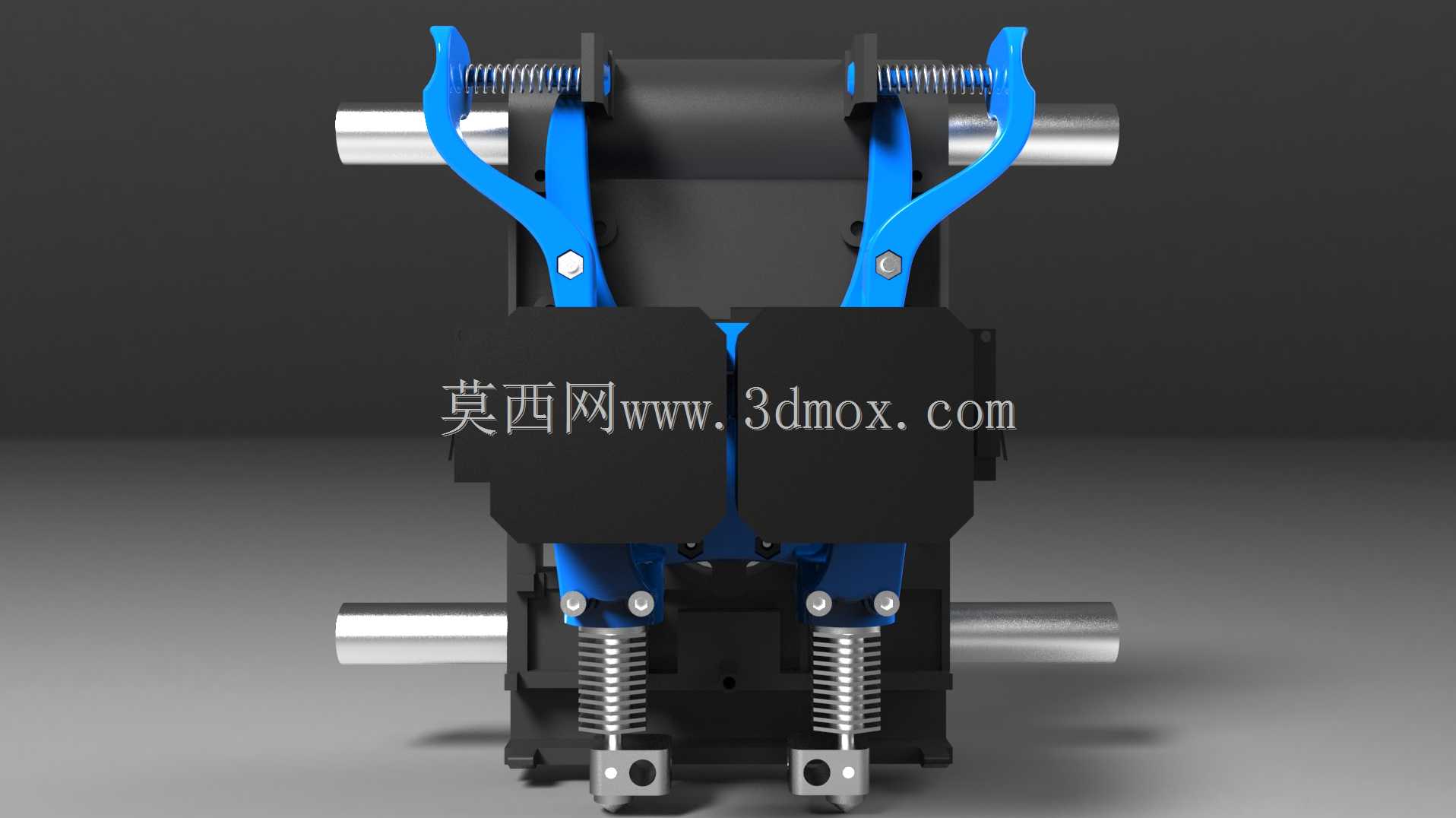

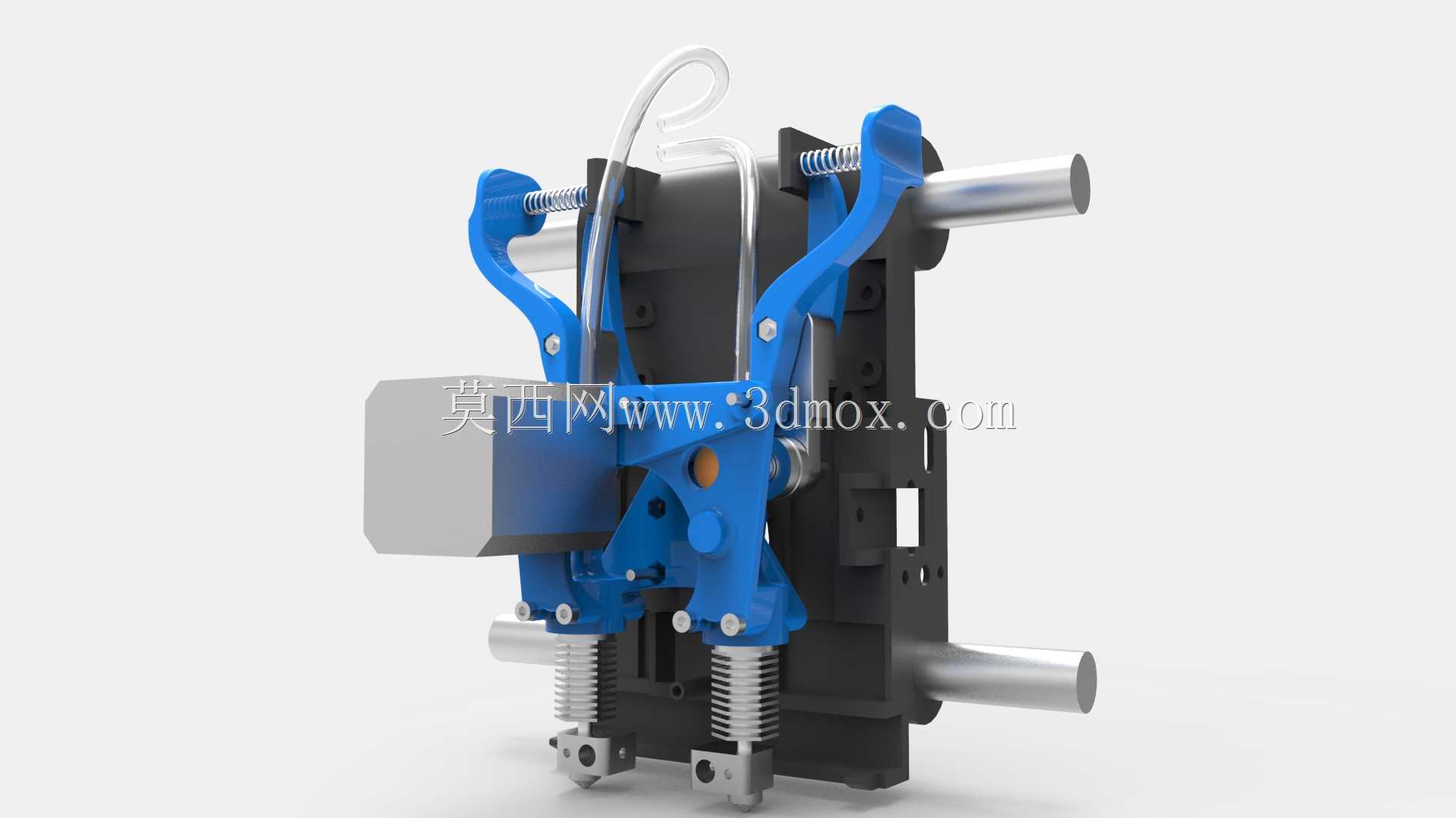

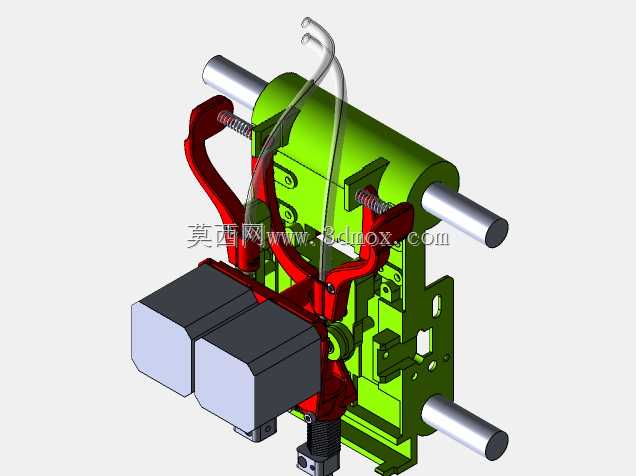

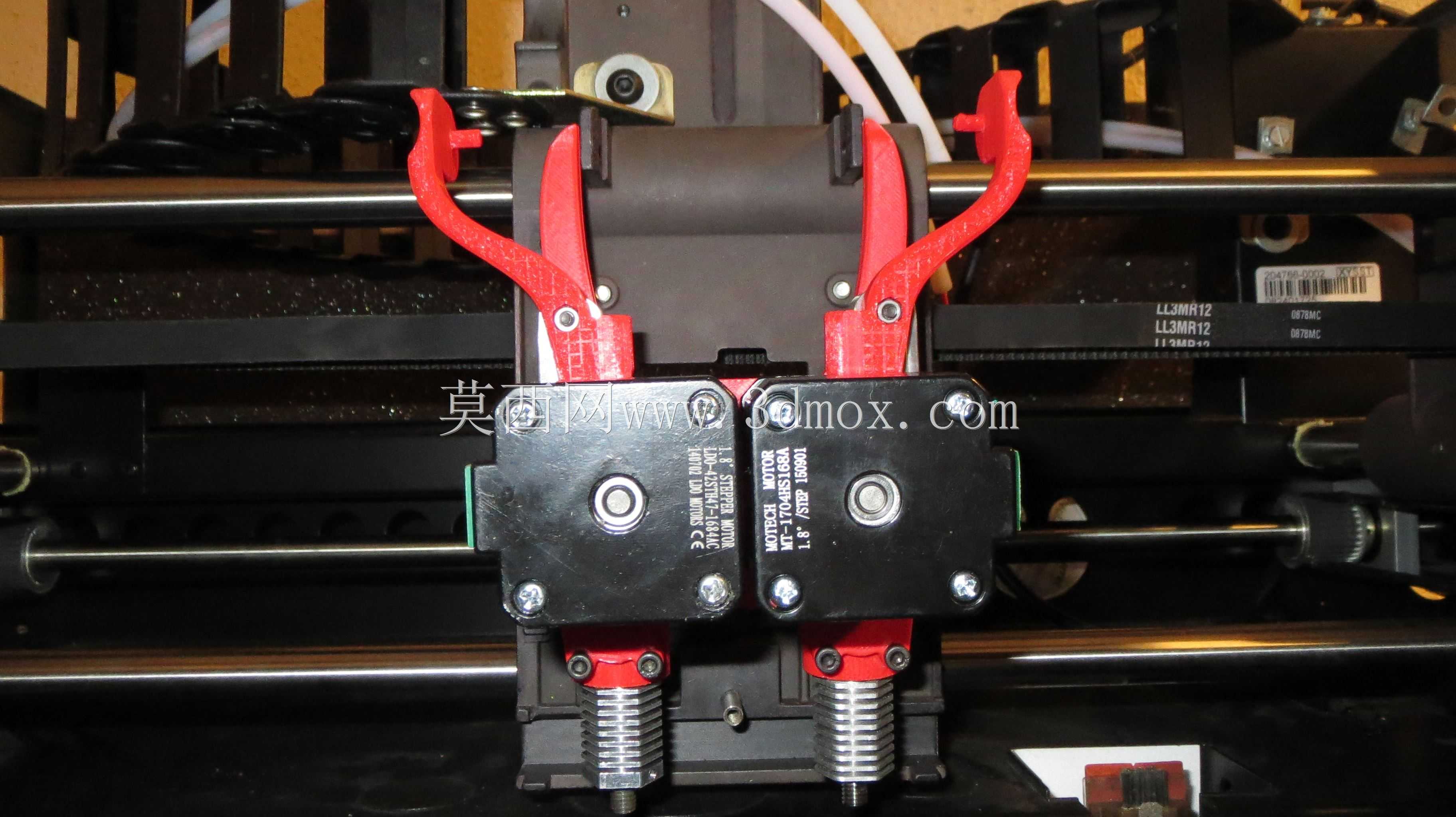

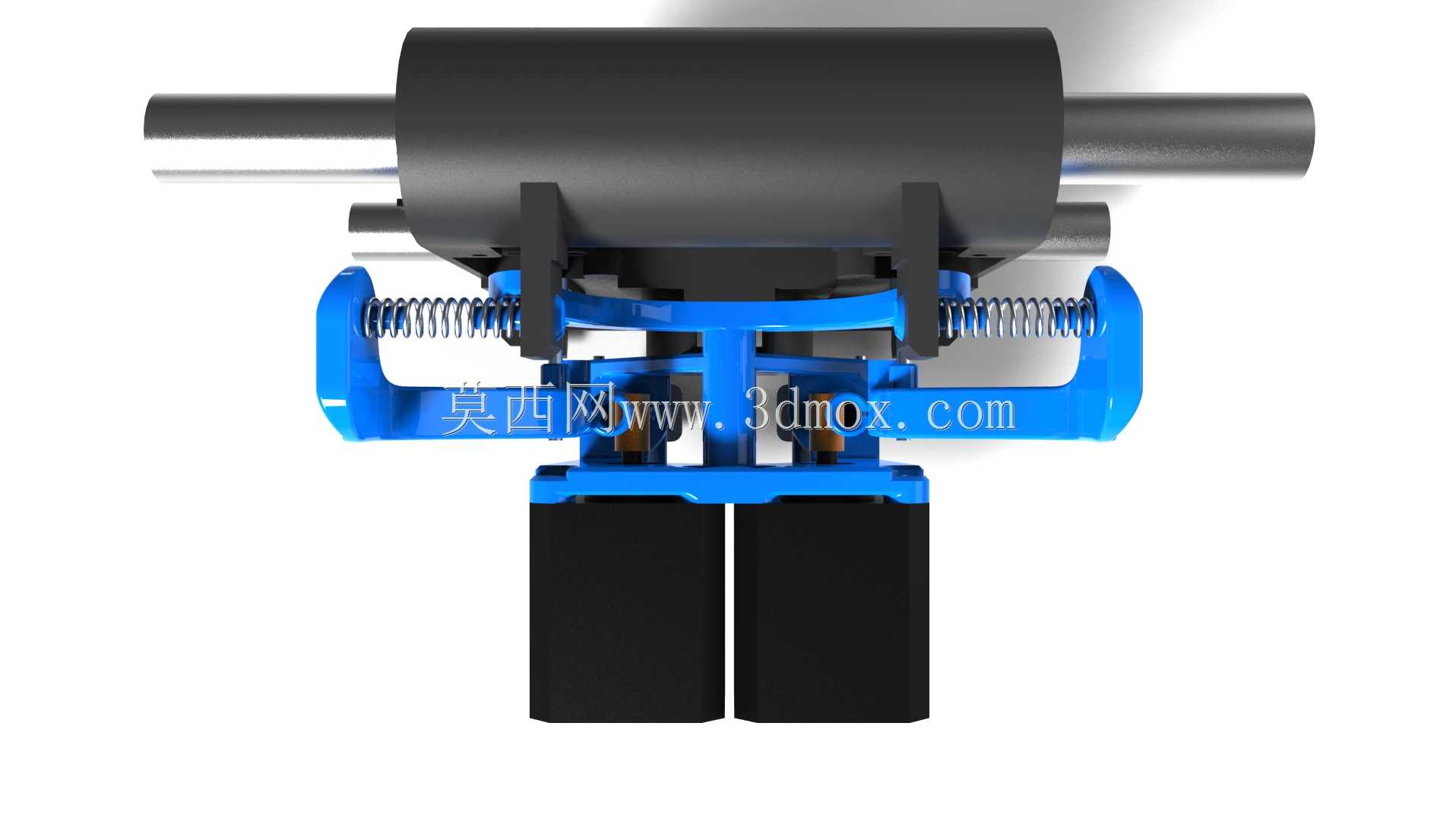

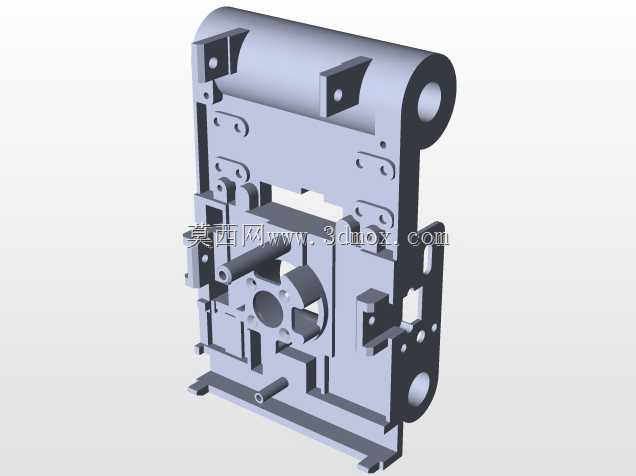

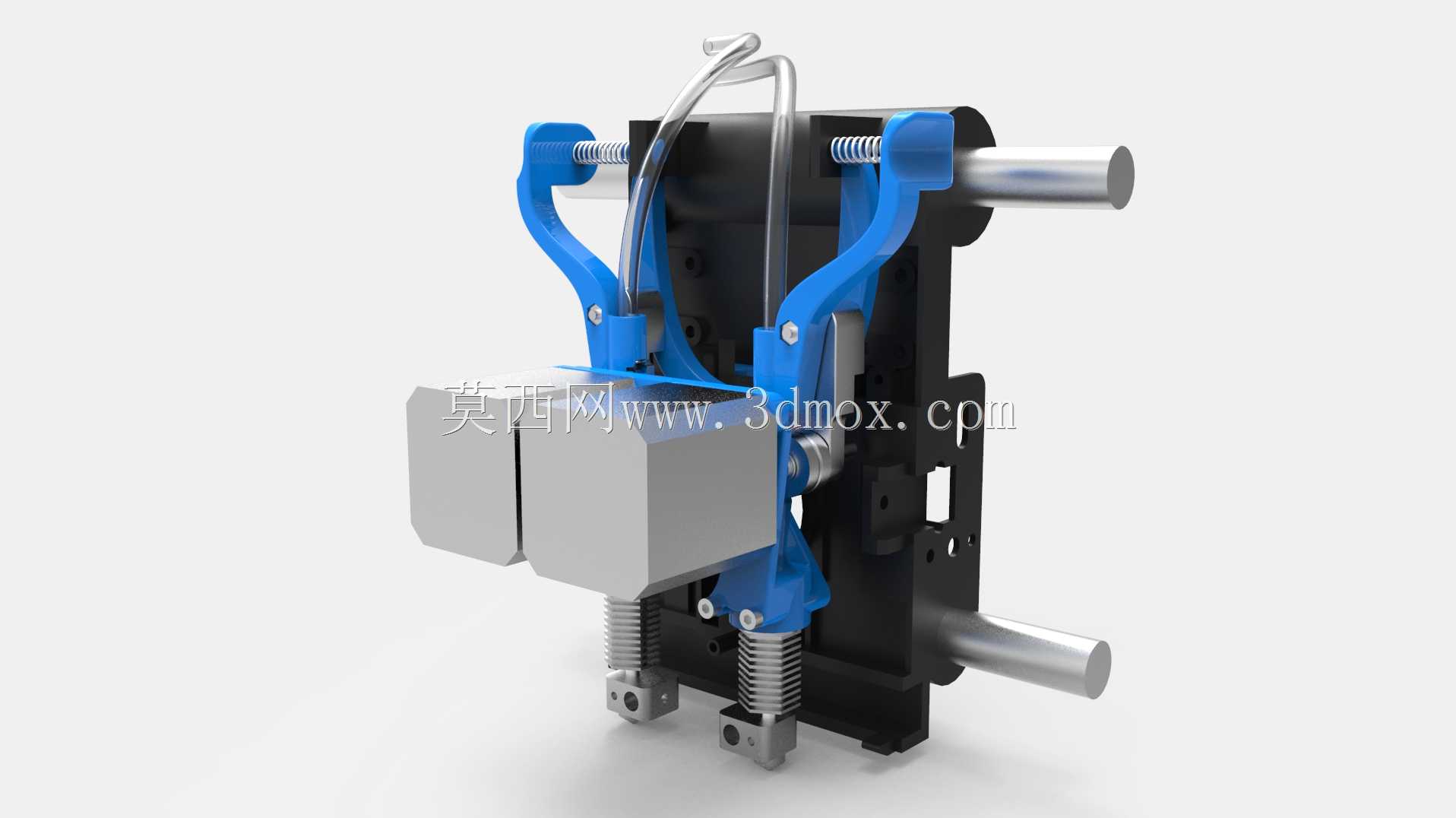

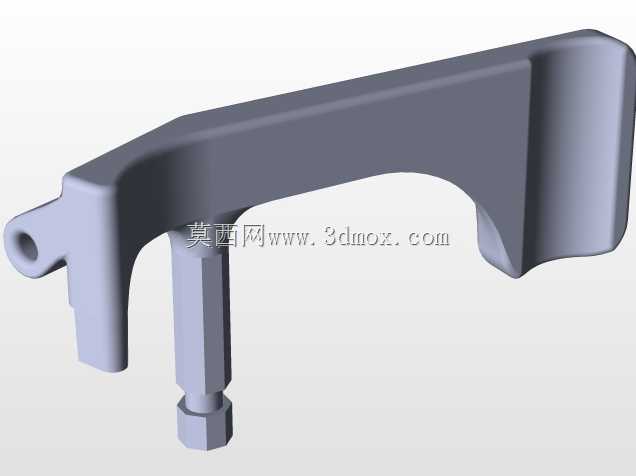

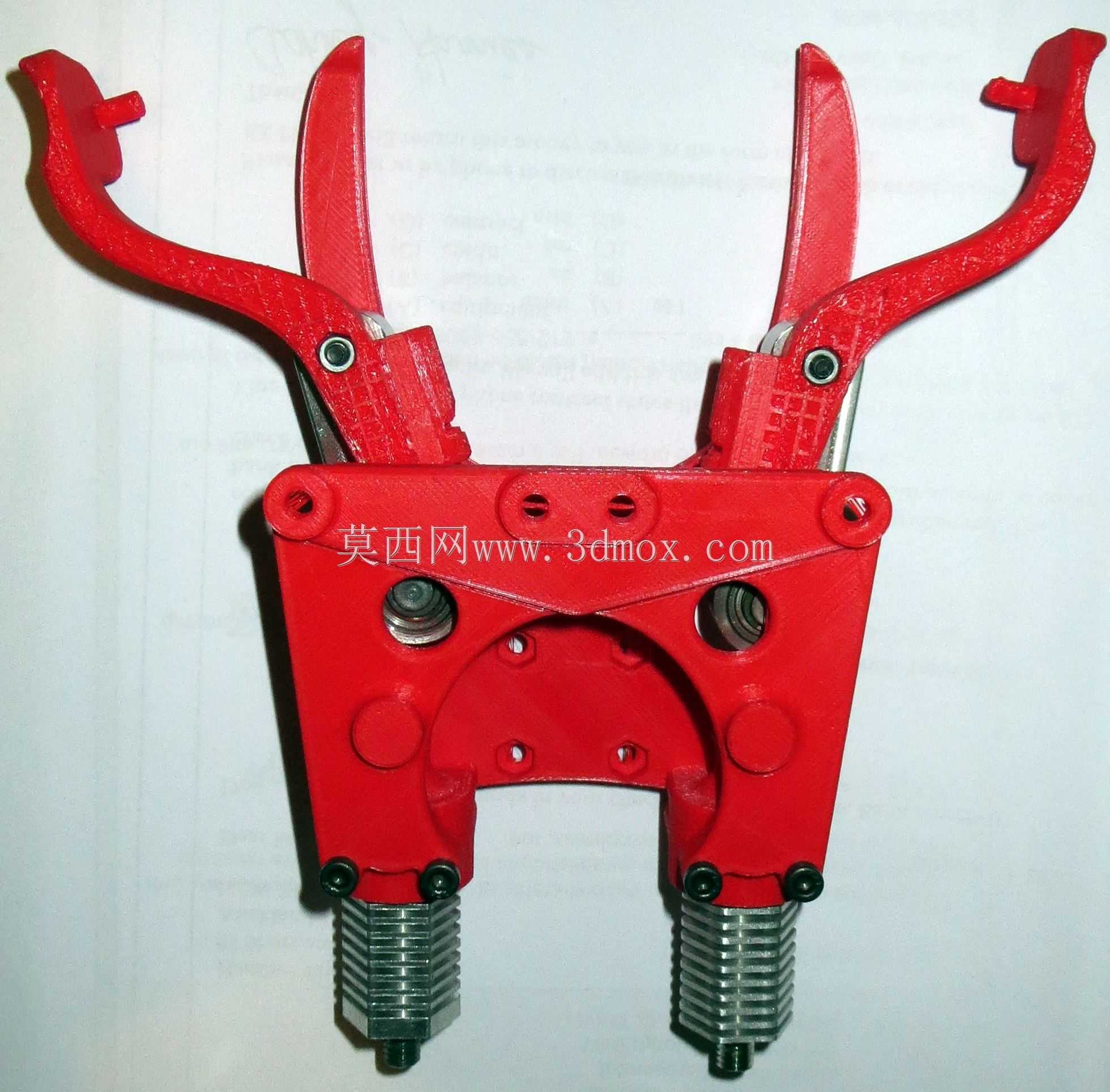

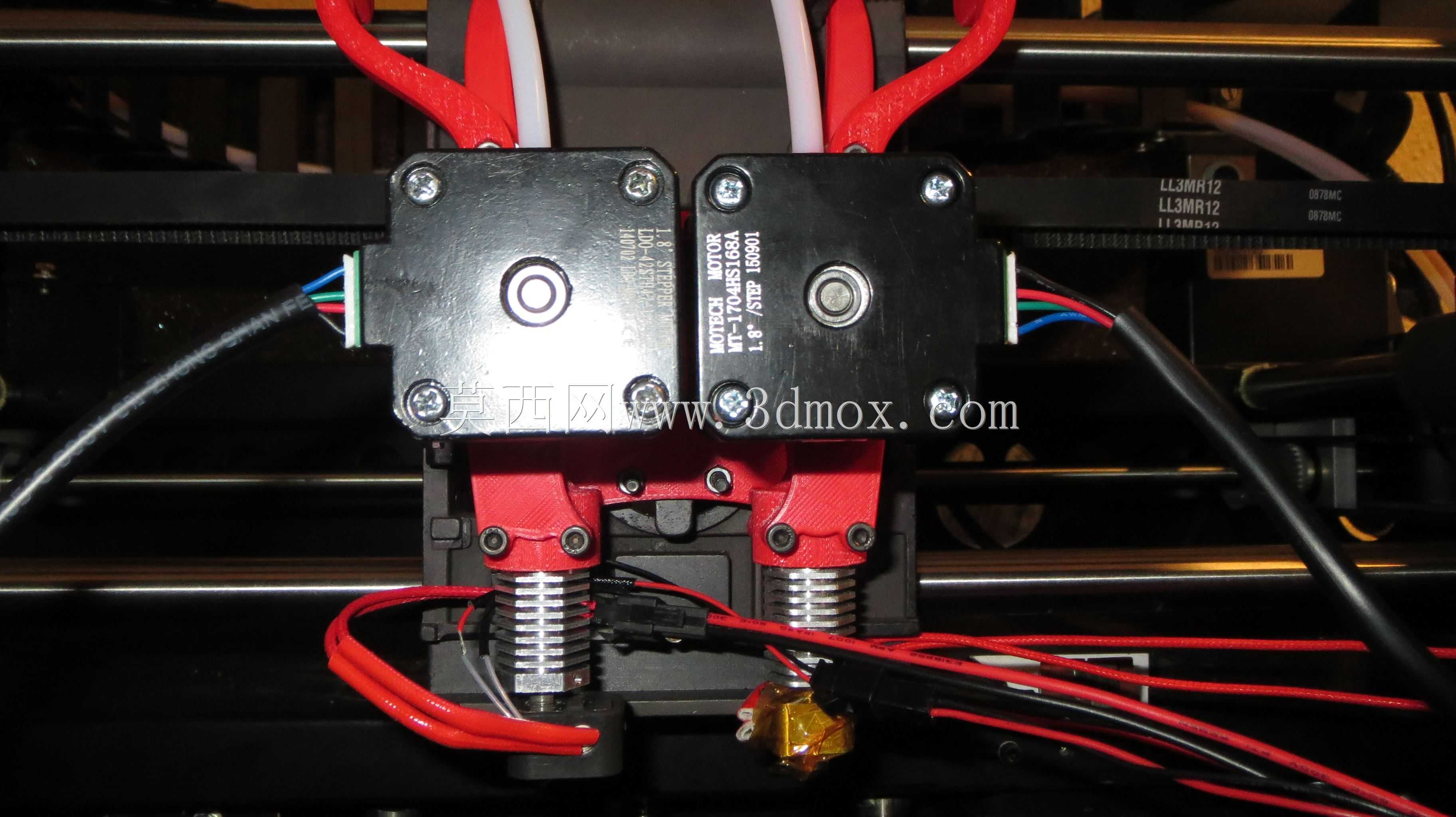

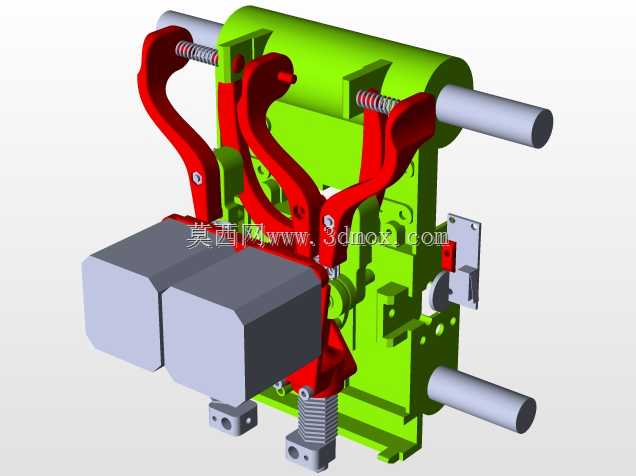

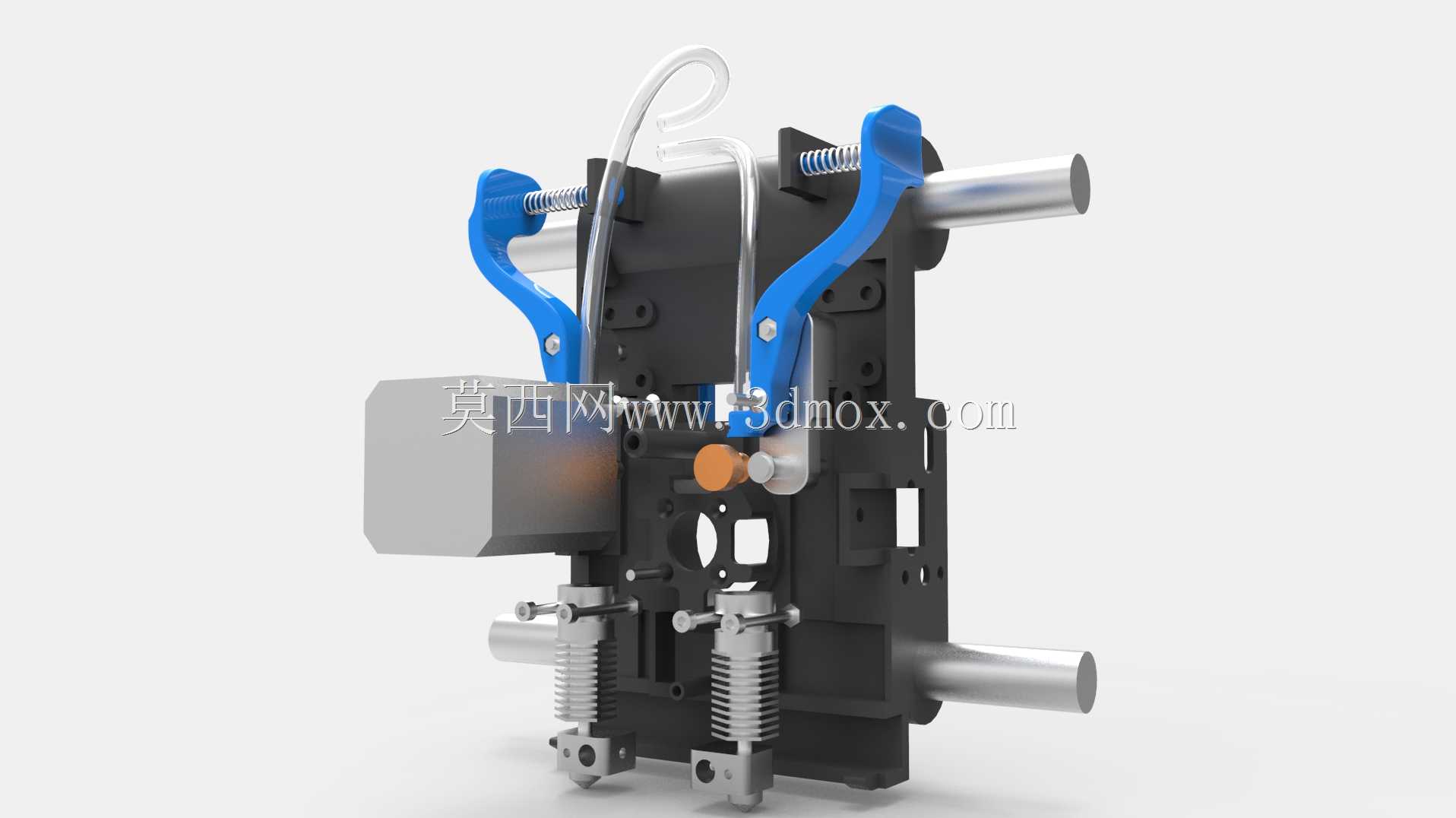

该机构是面向熔融沉积成型3D打印设备开发的挤出端适配组件，核心应用场景是针对老旧工业级FDM3D打印机的开源化改造，解决原厂封闭系统下耗材适配性差、维护成本高、热端堵塞后修复难度大的痛点，可直接替换原厂封闭挤出模块，兼容通用开源3D打印控制方案，适配常规1.75mm直径PLA、ABS、PETG等通用打印耗材，也可通过调整压丝力度适配柔性TPU耗材。从实际用途来看，该机构承担3D打印流程中的耗材稳定输送、精准定位送料、双喷头切换挤出的核心功能，通过双侧对称的压臂结构为耗材提供持续稳定的下压力，避免送丝过程中出现打滑、断料、出料不均的问题，双挤出头的设计可支持双色打印、水溶性支撑材料打印两类核心工艺，大幅拓展改造后设备的加工适用范围，满足教学场景、原型打样场景下的多材料、多色打印需求。在功能特性上，该机构采用杠杆式压丝结构，搭配弹簧提供自适应压紧力，可根据耗材直径的细微公差自动调整压合间隙，既不会因压力过大刮伤耗材丝材导致堵头，也不会因压力不足出现送丝打滑；压臂采用快拆式设计，无需额外工具即可掀开压臂完成耗材穿丝、堵头清理的日常维护操作；导向光轴的安装结构可兼容原有设备的X轴运动滑台安装位，无需对原有设备的机架、运动导轨做破坏性改装即可完成替换。设计思路上，该机构优先考虑改造场景的适配通用性，整体安装接口完全匹配原有设备的挤出端安装孔位，走线槽预留了加热棒、热敏电阻、散热风扇的布线空间，压丝轮采用带滚花的金属材质，提升与耗材表面的摩擦力，挤出头下方预留了散热风道安装位，可搭配通用涡轮风扇实现喉管部分的主动散热，避免耗材提前熔化造成的堵头故障。从外形尺寸与安装边界来看，该机构整体宽度控制在120mm以内，挤出端突出安装基面的长度为85mm，双侧压臂展开后的最大宽度为150mm，安装时仅需在原有滑台上固定两根直径8mm的导向光轴即可完成定位，Z方向的安装高度预留了20mm的调节余量，可根据不同长度的热端调整喷嘴与打印平台的初始间距，适配不同厚度的打印平台配置，不会与原有设备的X轴行程限位、外壳结构产生运动干涉。
