E3D V6热断裂隔热柱结构设计

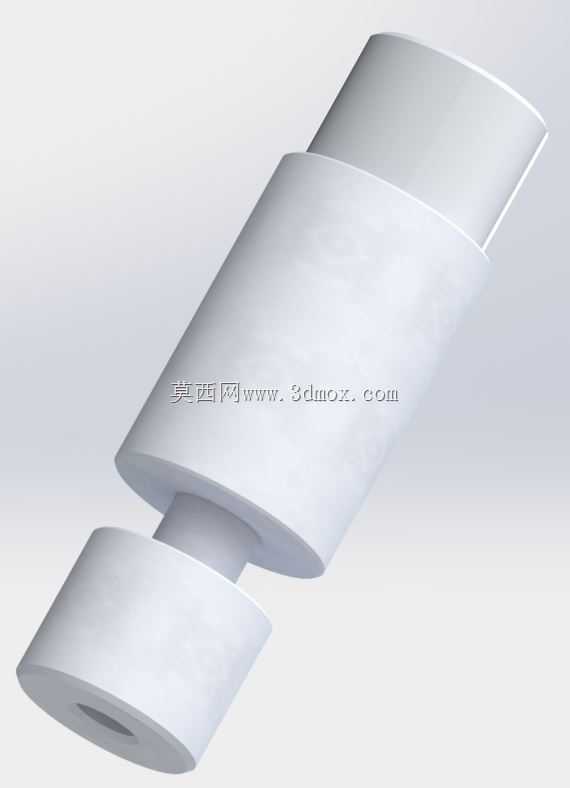

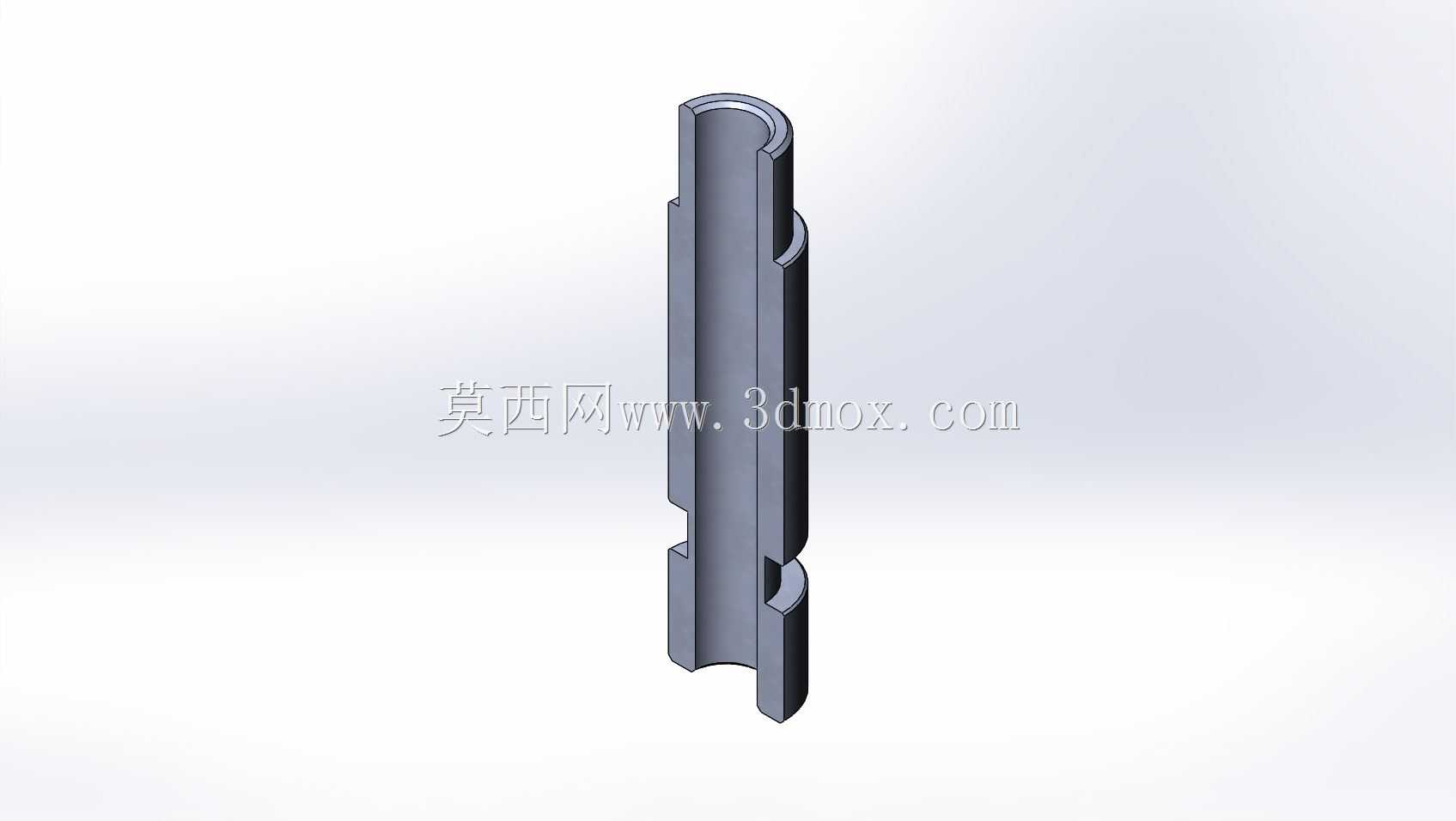

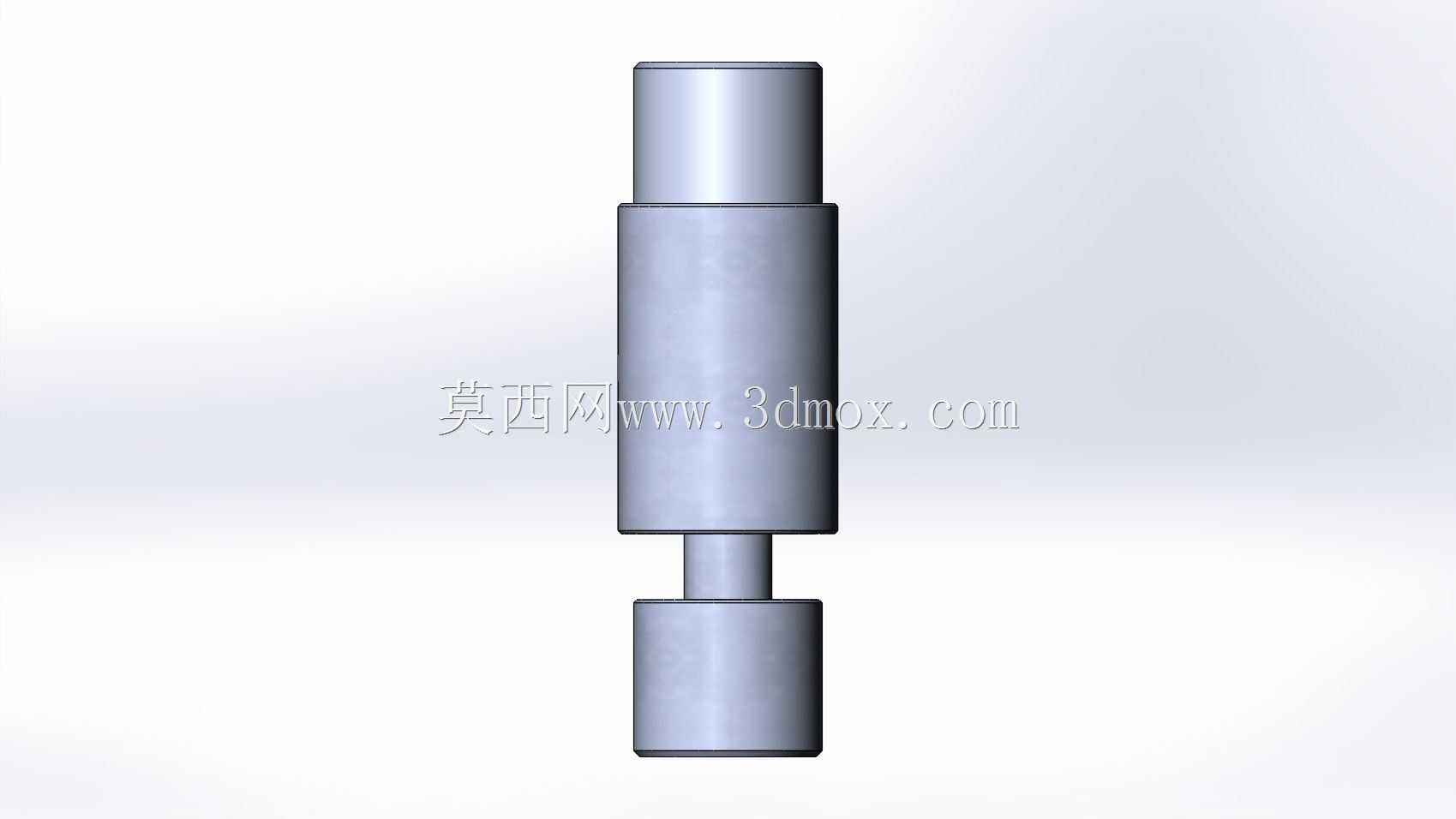

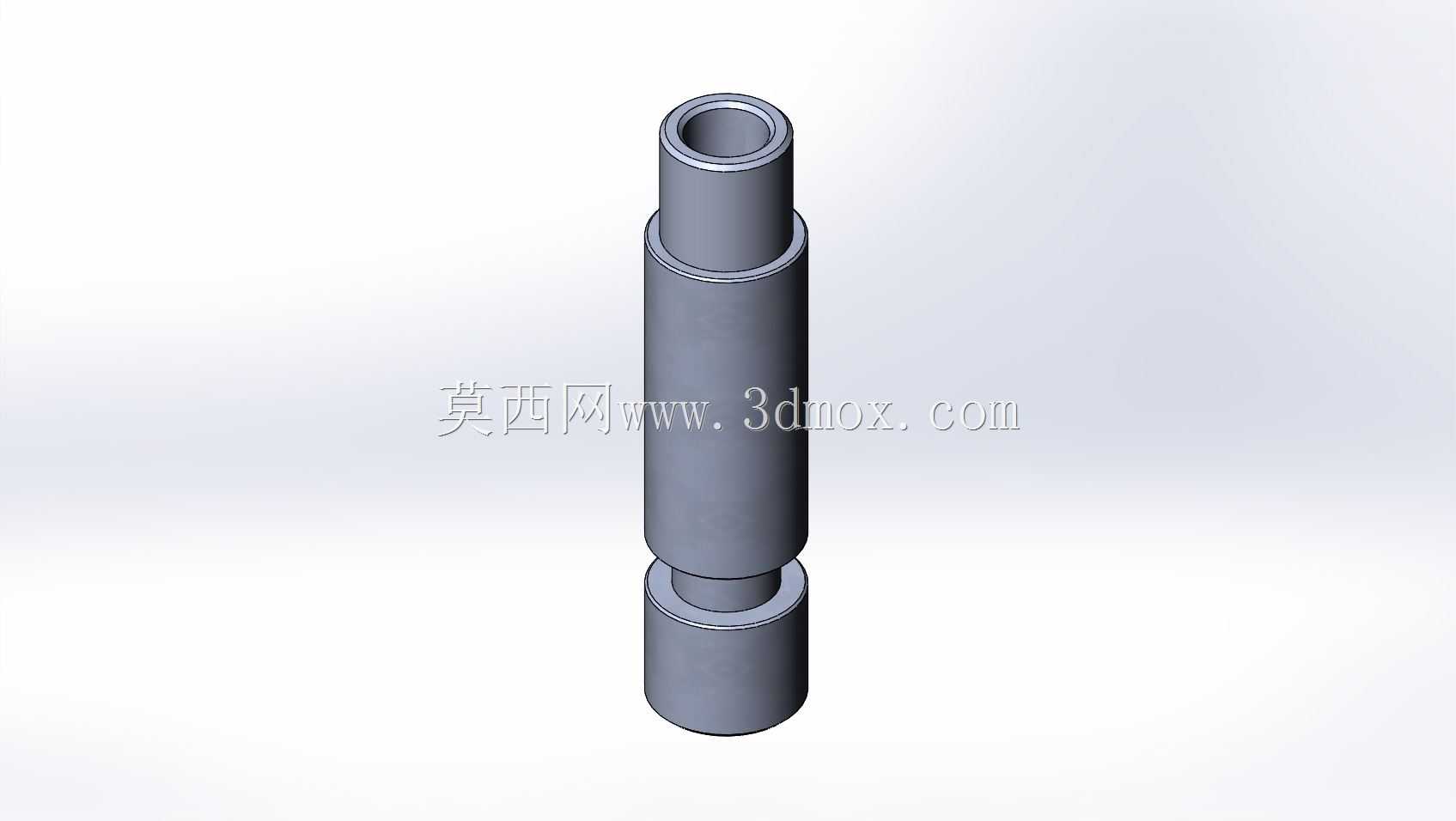

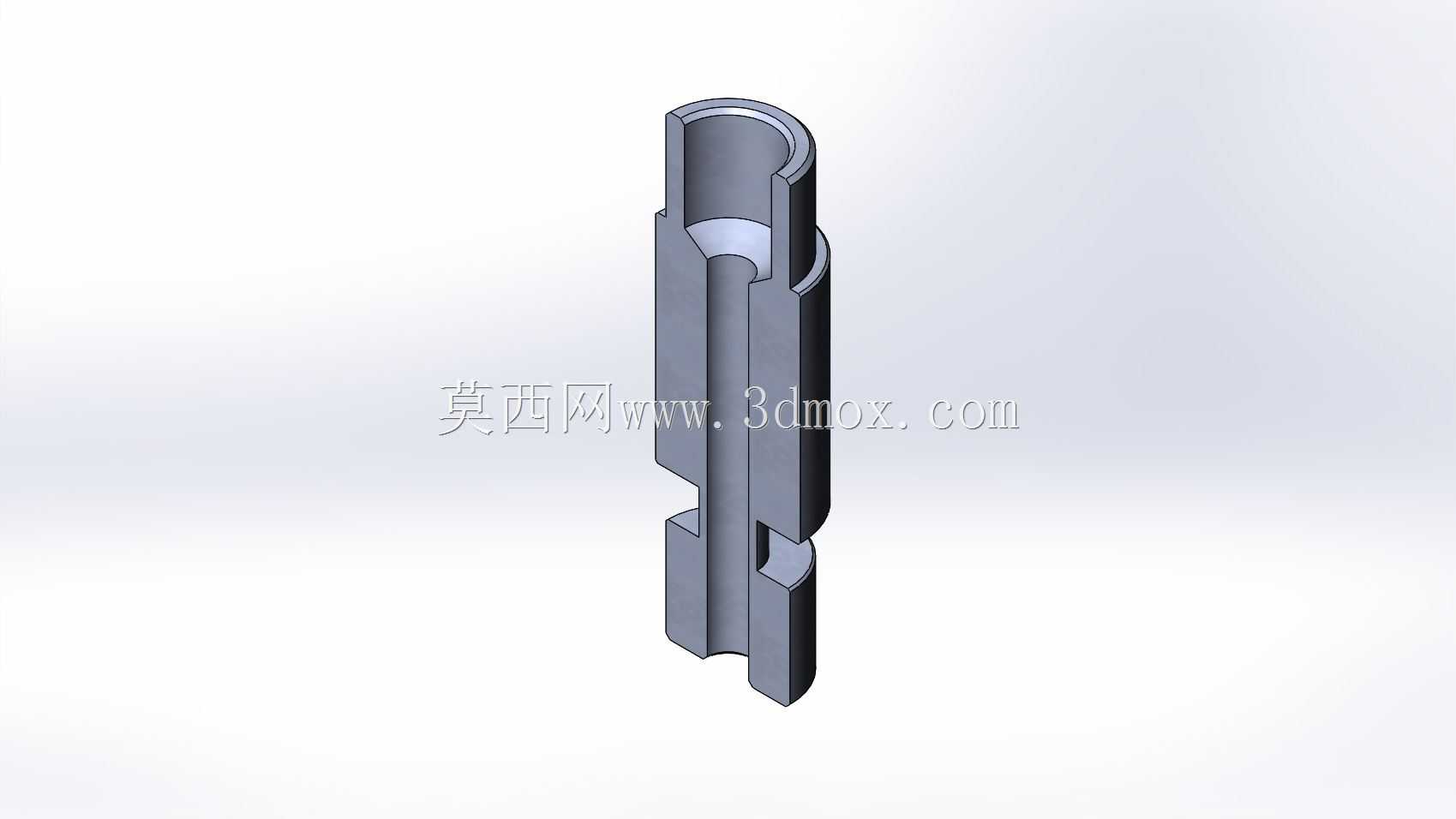

该结构件是熔融沉积成型3D打印机挤出端的核心隔热组件，主要应用于桌面级及工业级FDM 3D打印设备的热端与冷端衔接位置，承担隔绝热量传导、维持进料段温度稳定的关键作用。在实际打印作业过程中，挤出机冷端需要保持较低温度以保证耗材顺利推送，避免耗材提前软化膨胀造成堵料故障，而下方加热块需要维持恒定高温将耗材熔融挤出，该热断裂结构正是通过特殊的薄壁开槽设计，大幅降低上下段之间的热传导效率，将冷端与热端的温度差控制在合理区间，保障送料顺畅与熔融质量稳定。从功能特性来看，该结构采用中空管状主体设计，内壁光滑无毛刺，可适配1.75mm标准直径打印耗材顺畅通过，外壁设置的多组卡槽与定位缺口，可分别与上方散热铝管、下方加热块实现精准卡接定位，无需额外复杂紧固件即可完成装配，同时预留的侧部缺口可配合喉管固定件完成周向锁止，避免打印过程中结构件转动偏移影响挤出精度。设计思路上，该结构充分利用了空气隔热与薄壁阻热的原理，通过在管壁开设多道纵向与横向缺口，拉长热传导路径同时减少实体导热截面积，有效降低热传导效率，同时整体采用对称式开槽设计，在保证隔热效果的前提下兼顾结构强度，避免长期受热后出现形变断裂问题。外形尺寸方面，该结构整体为细长圆柱形态，外径适配标准E3D V6热端的通用安装尺寸，长度匹配常规散热块与加热块之间的安装间距，安装边界完全兼容现有E3D系列热端的装配标准，可直接替换同规格常规喉管隔热件使用，无需对原有设备结构进行改造，适配PLA、ABS、PETG等多种常见打印耗材的作业温度需求，能够有效减少冷端散热负载，降低散热风扇的工作噪音与能耗，同时减少堵料、拉丝等常见打印故障的发生概率，提升打印成品的表面质量与成型精度。
