六边形错位燕尾互锁结构创意构件

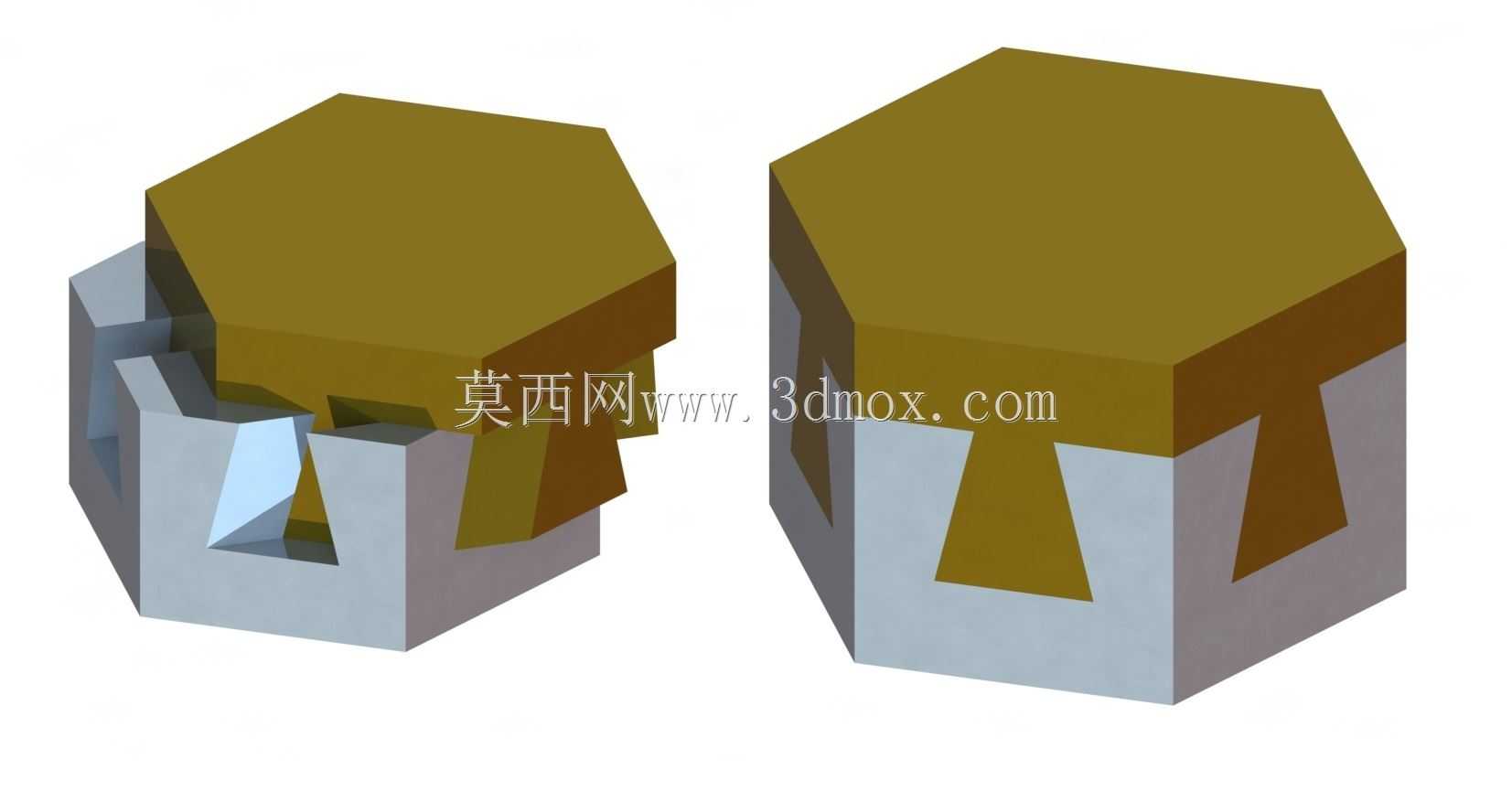

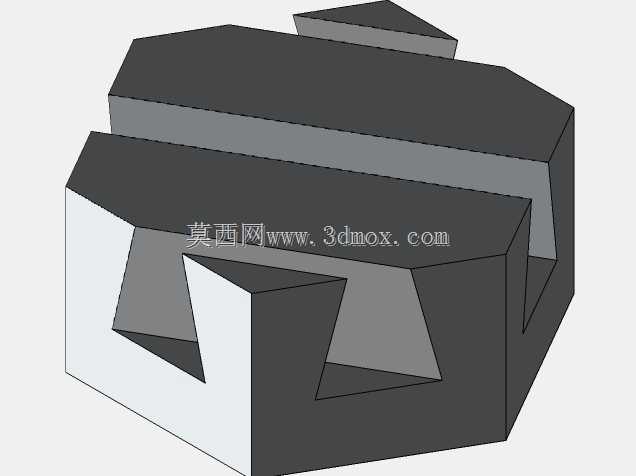

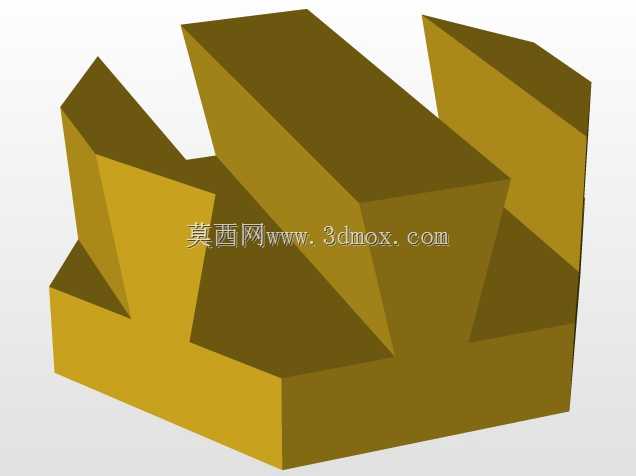

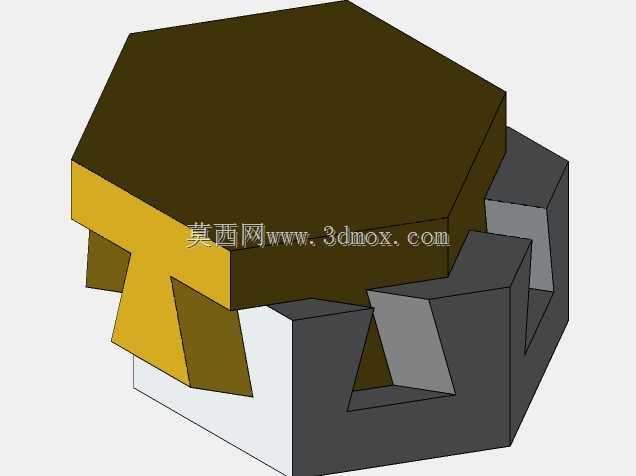

这款六边形错位燕尾互锁构件，是基于经典视错觉结构优化设计的实体机械配合件，核心应用场景覆盖机械结构教学演示、益智拼装玩具开发、创意文创摆件制作三大领域，也可作为机械原理课程中空间配合结构的具象展示教具，帮助学习者打破常规平面配合的思维定式，理解空间错位咬合的设计逻辑。从实际用途来看，作为教学用具时，它可以直观展示燕尾槽结构在非正交方向的配合可能性，让学习者清晰观察到看似违背常规装配逻辑的结构，实则通过精准的空间切角实现顺畅插拔与牢固锁合，无需额外紧固件即可实现两个构件的稳定连接；作为益智玩具核心部件时，它依靠反常识的装配逻辑带来解谜乐趣，玩家需要摸索特定的插拔角度才能完成两个构件的拆分与组合，反复操作也不会出现配合面磨损松脱的问题；作为创意摆件部件时，规整的六边形外轮廓适配各类展示底座，金属质感的分色设计也能提升整体视觉层次感。在功能特性上，该构件采用正六边形外轮廓设计，两个配合件的外轮廓尺寸完全一致，组合后可形成完整的正六棱柱形态，无突出外伸结构，放置稳定性强；配合面采用改良型燕尾榫结构，将常规直向燕尾槽沿六边形周向错位分布，每个燕尾凸台与对应凹槽的配合面都做了顺滑的倒角处理，插拔过程无卡滞，配合到位后沿六棱柱轴向完全锁止，无法直接沿轴向分离，只有沿特定的周向偏转角度滑动才能顺利拆分，锁合状态下两个构件的结合面缝隙均匀，无明显晃量。设计思路上，打破了传统燕尾结构只能沿单一轴向滑动配合的固有思路，将六个燕尾配合单元均匀分布在六边形的六个侧面方向，通过计算每个燕尾凸台的倾斜角度与滑动行程，让凸台在滑动过程中既能避开相邻位置的结构干涉，又能在最终配合位置完全嵌入对应凹槽，实现视觉上“不可能穿插”的错觉效果，同时所有配合面的拔模角度都经过反复校验，既满足实体加工的脱模要求，也适配3D打印的成型工艺，无需添加支撑即可完成整体打印。外形尺寸与安装边界方面，组合完成后的正六棱柱外接圆直径可根据使用场景等比例缩放，教学演示版本可采用100mm外接圆直径，方便多人围观观察配合细节，益智玩具版本可采用50mm外接圆直径，适配单手握持操作的尺寸需求，摆件版本可根据展示空间调整尺寸，所有版本的配合公差统一控制在0.1mm-0.2mm区间，既保证配合顺畅，也不会出现松动脱落的问题，构件底部为平整正六边形平面，可直接放置在水平台面上，无需额外安装固定结构。
