10mm直径2mm螺距梯形丝杠副结构

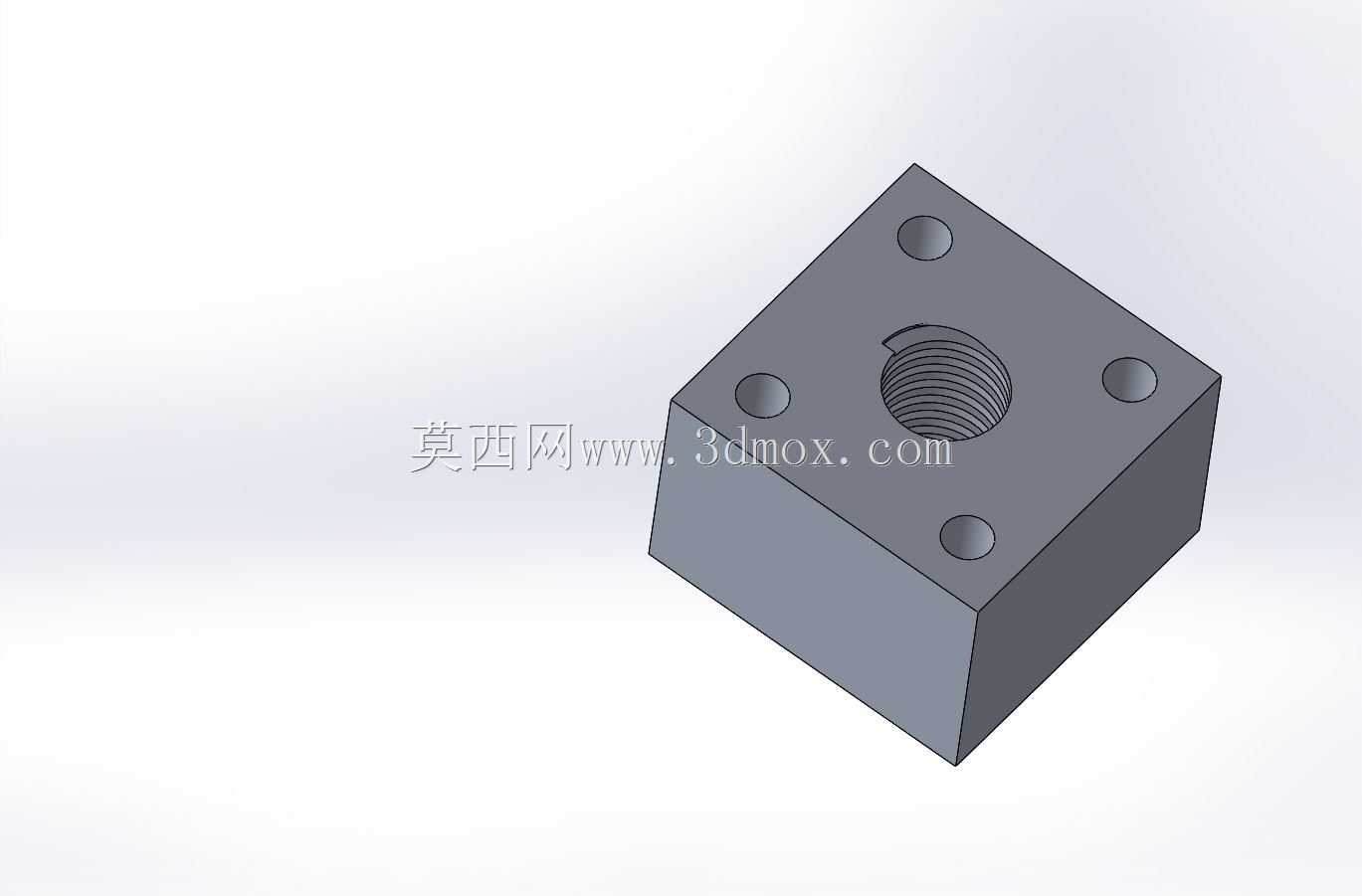

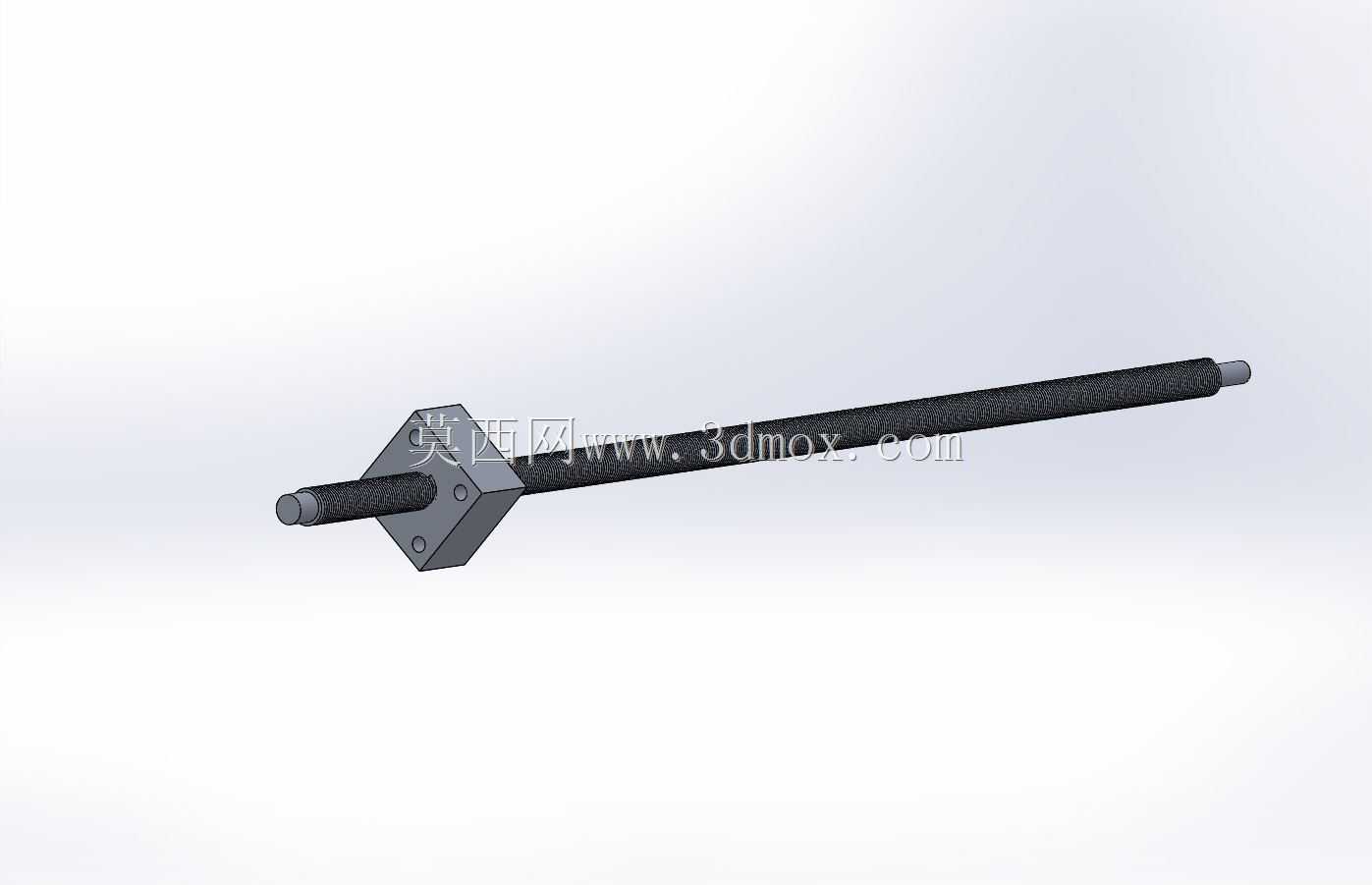

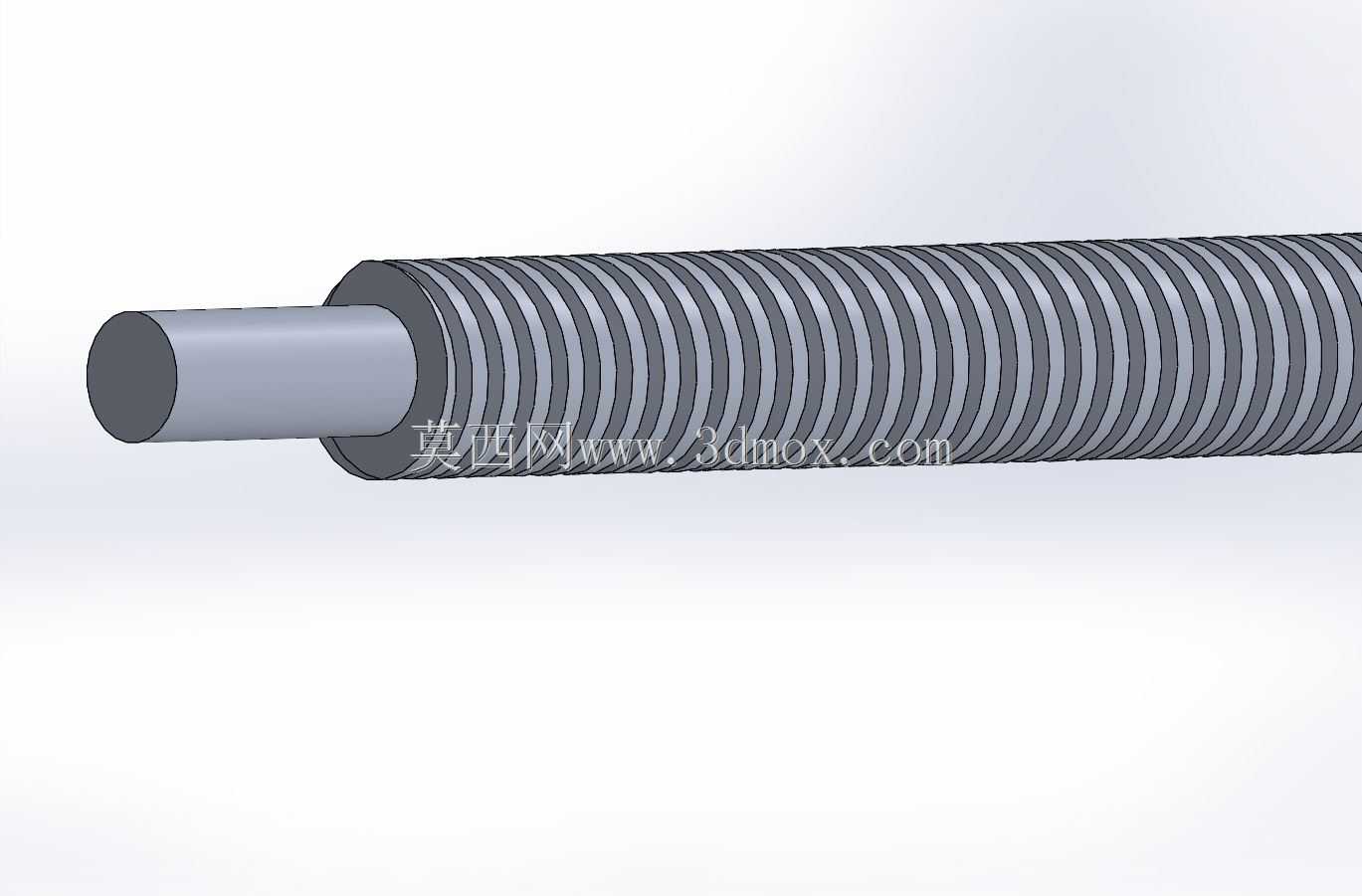

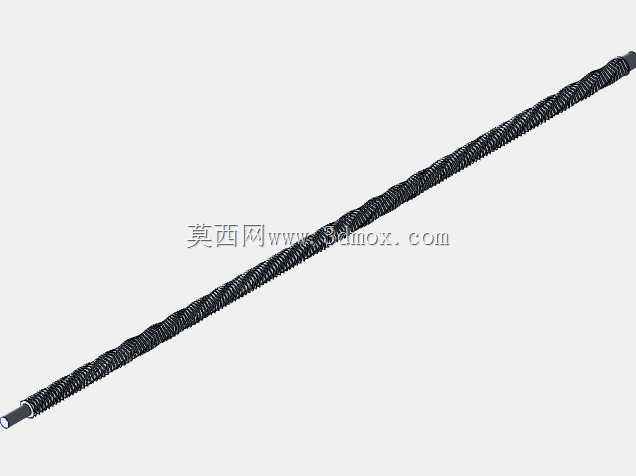

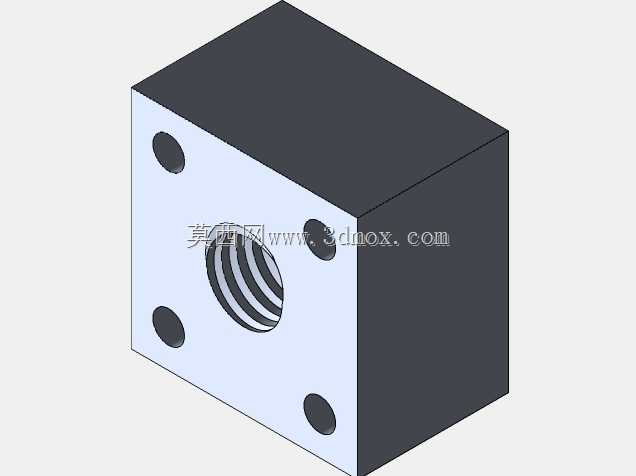

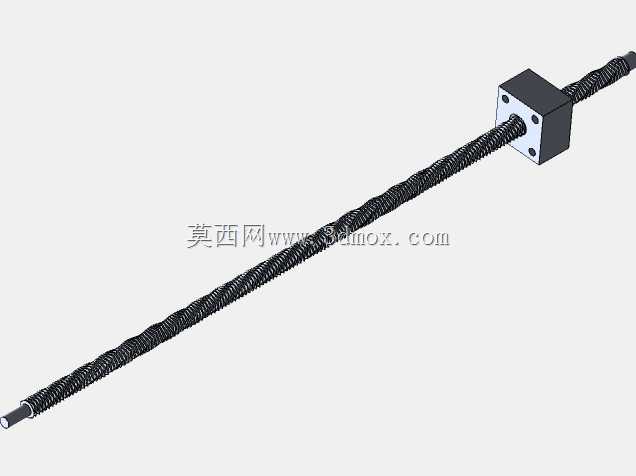

这款梯形丝杠副是机械传动领域常用的直线运动转换部件，核心作用是将旋转运动与直线运动进行可靠转换，在各类轻载传动场景中有着广泛应用。在小型自动化进给机构、桌面级设备调节结构、简易工装的位移调整模块、小型输送线的张紧调节装置、实验测试平台的位移微调结构中，这类小规格梯形丝杠都能发挥稳定的传动作用，相比滚珠丝杠成本更低，结构更简单，维护难度更小，适合对传动精度要求适中、负载不大的直线驱动场景。该丝杠副包含定制方形螺母与杆体两部分，杆体公称直径为10mm，螺纹螺距为2mm，牙型为标准梯形螺纹，这种牙型的牙根强度更高，对中性更好，传动过程中螺母与丝杠的接触面积更大，能够承受一定的轴向载荷，同时具备一定的自锁性能，在垂直布置的轻载场景中可以避免负载自行下滑，提升机构运行的安全性。设计过程中，首先匹配了传动场景的负载与行程需求，选定10mm的杆径可以保证杆体在常规行程下具备足够的刚性，避免传动过程中出现明显的挠曲变形，2mm的螺距设置兼顾了传动效率与进给精度，每旋转一周螺母可直线行进2mm，既不会因为螺距过小导致进给速度过慢，也不会因为螺距过大降低微调的可控性。配套的方形螺母采用一体式结构设计，四个端面预留了安装孔位，可以直接通过螺栓固定在移动负载的安装面上，不需要额外设计复杂的螺母转接座，大幅降低了配套机构的设计与加工难度，方形的外形也能在安装时起到防转定位的作用，避免螺母随丝杠一同转动，保证直线传动的可靠性。从安装边界来看，丝杠两端预留了光轴段，可以适配常规的支撑轴承座，端部的轴径尺寸统一，方便用户根据自身需求搭配端支撑结构，既可以做两端固定支撑，也可以做一端固定一端支撑的布置，适配不同长度的行程需求。杆体的螺纹段加工精度满足常规轻载传动的公差要求，螺纹表面粗糙度控制合理，传动过程中运行顺畅，不会出现卡滞、爬行的问题，方形螺母的安装孔位间距经过优化，适配常见的小型安装面尺寸，不需要对安装位置做特殊的扩孔或改型处理，能够直接集成到各类小型设备的传动结构中，大幅缩短设备的设计与装配周期。
