适配索尼PJ240的摄像机支撑角架结构

　　日常桌面拍摄场景里，小型手持摄像机的固定支撑一直是容易被忽略的需求点，尤其是个人创作者、小型工作室做静物拍摄、手工过程记录、产品细节特写时，手持带来的画面抖动、角度偏移会直接影响成片质量，而市售的通用相机支架往往体积偏大，调节结构冗余，针对特定型号摄像机的贴合度不足，容易出现安装后重心偏移、遮挡接口的问题。这款支撑角架的设计，就是针对索尼PJ240这类小型手持摄像机的外形轮廓做的适配性结构，没有多余的调节关节，整体为一体化成型结构，适配FDM3D打印的工艺特性，不需要额外装配支撑件以外的零件，打印完成后去除支撑即可直接使用。

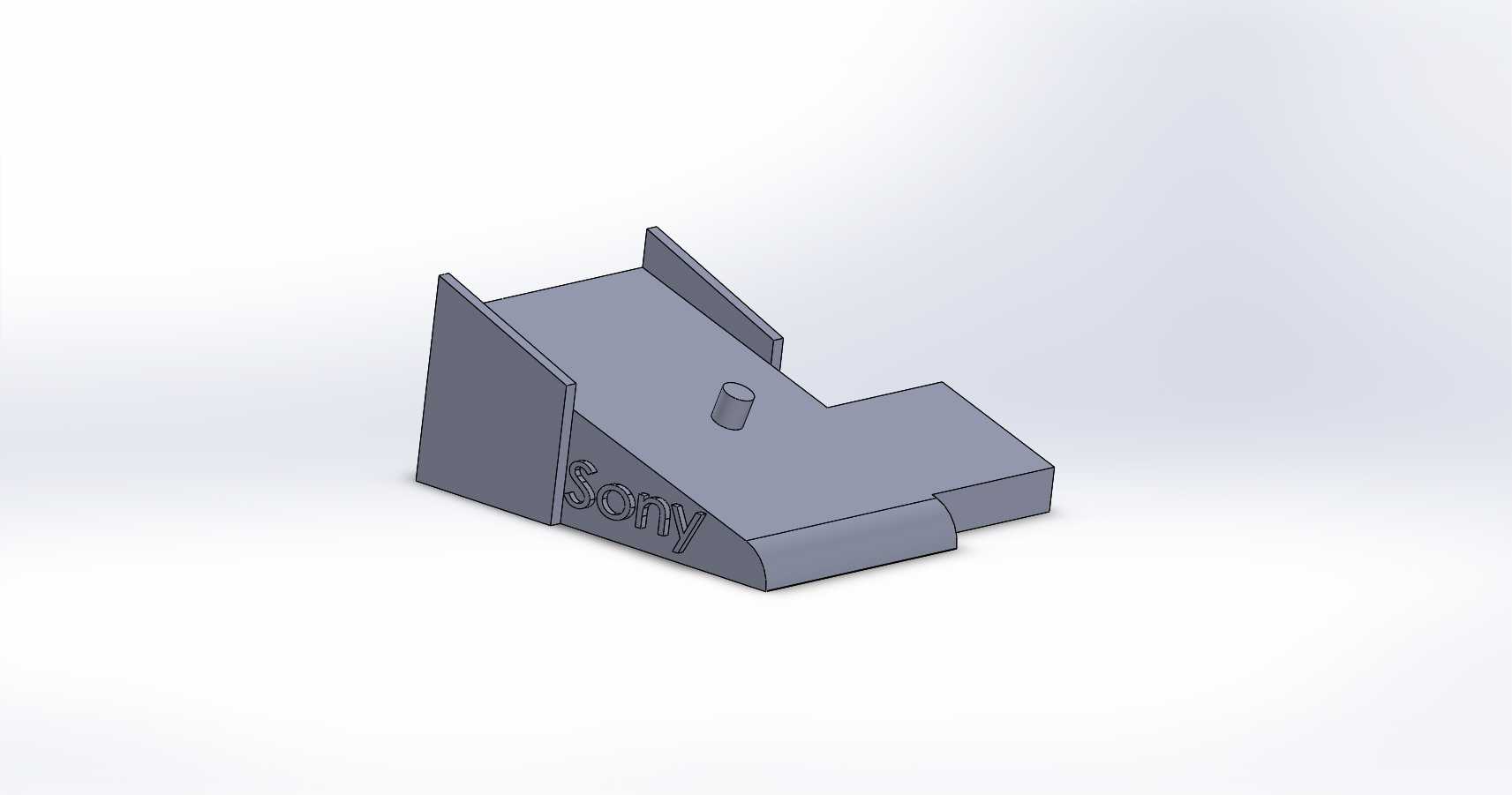

　　从结构功能上看，角架的L型主体分为两个功能区域，竖直方向的挡边用来贴合摄像机的侧部轮廓，做横向的限位，避免摄像机左右滑动，水平方向的承托面完全匹配摄像机底部的外形弧度，放置后摄像机的重心刚好落在承托面的中心区域，不会出现前倾或者侧翻的问题。承托面上设置的圆柱凸台，对应摄像机底部的标准安装孔位，不需要额外的快装板，直接将凸台卡入安装孔即可完成固定，拆装效率比通用快装结构更高，同时避免了快装板长期使用出现的磨损松动问题。角架侧面做了三角形的加强筋结构，连接竖直挡边和水平承托面，在不增加整体壁厚的前提下提升了结构的抗弯折强度，即使长时间承托摄像机，也不会出现承托面下垂变形的问题。

　　设计过程中首先对摄像机的外形做了轮廓拟合，竖直挡边的高度刚好贴合摄像机侧部的防滑胶垫位置，不会遮挡摄像机侧面的数据线接口、存储卡槽，安装后可以正常连接充电线、HDMI线进行长时间拍摄，不需要频繁拆装支架。水平承托面的前端做了圆弧过渡处理，对应摄像机镜头端的下部轮廓，不会遮挡镜头的下视角，在做低角度俯拍、桌面静物特写时，支架边缘不会进入拍摄画面。整体的安装边界控制得非常紧凑，角架底部为完全平整的平面，可以直接放置在木质桌面、玻璃台面、金属工作台等各类平整表面上，底部不需要额外加装防滑垫，依靠自身结构的重量和平面贴合度即可保持稳定，在常规的桌面震动、轻微触碰下不会出现位置偏移。

　　从实际使用场景出发，这款角架没有设置可调节的俯仰、旋转结构，固定的支撑角度刚好匹配日常桌面拍摄最常用的15度俯角，适合拍摄桌面手工操作、小型产品开箱、文件资料扫描录制等场景，省去了每次使用时反复调节角度的步骤，拿起即可放置使用。一体化的结构没有活动铰接点，不存在长期使用后的铰接间隙、阻尼失效问题，结构可靠性远高于多关节的通用支架。针对3D打印的工艺特性，整体结构的最小壁厚设置为2mm，所有转角位置都做了R2的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，打印时不需要做特殊的摆放调整，水平放置即可完成打印，支撑材料仅需要添加在圆柱凸台的下部位置，去除支撑后不会影响配合面的精度。

　　结构的尺寸设计完全围绕适配机型的轮廓展开，整体长度不超过120mm，宽度不超过60mm，竖直挡边高度不超过50mm，整体占用的桌面空间极小，即使在狭小的工作台面上也可以放置使用，不会挤占键盘、手工工具、拍摄道具的摆放空间。承托面的圆柱凸台高度设置为5mm，直径匹配摄像机底部安装孔的公差范围，卡入后有足够的配合长度，不会因为轻微的拉扯导致摄像机从支架上脱落，同时凸台顶部做了倒角处理，安装时不需要精准对位，稍微调整即可顺利卡入孔位。竖直挡边的内侧做了0.5mm的余量设计，即使摄像机贴了薄款保护贴，也可以顺利放入支架，不会出现卡接过紧难以取出的问题。

　　在实际的工程验证中，这款角架的结构承重冗余充足，除了适配的索尼PJ240摄像机外，同尺寸的其他小型手持摄像机、运动相机也可以放置在承托面上使用，只要底部安装孔位位置匹配、底部轮廓不超出承托面范围，都可以获得稳定的支撑效果。结构表面没有尖锐的棱角，所有外露边缘都做了倒钝处理，日常取放时不会刮伤摄像机的外壳漆面，也不会划伤桌面。和市售的金属支架相比，一体化打印的结构重量更轻，外出携带时不会增加过多的负重，放在摄影包的侧袋中即可携带，不需要额外的收纳包。
