V型导轨用三孔L型直角连接支架

　　在非标自动化输送线、桌面级数控加工设备、3D打印运动平台这类采用V型滚轮导轨做运动导向的场景里，连接支架的刚性与安装适配性直接决定了导轨拼接后的直线度与长期运行稳定性。这款L型直角支架专门针对openbuilds标准V型导轨的安装需求设计，主要用于两根垂直排布的V型导轨的拐角衔接，或是导轨端部与设备框架型材的直角固定，替代传统的角码焊接或现场打孔的连接方式，大幅降低现场装配的调校工作量。

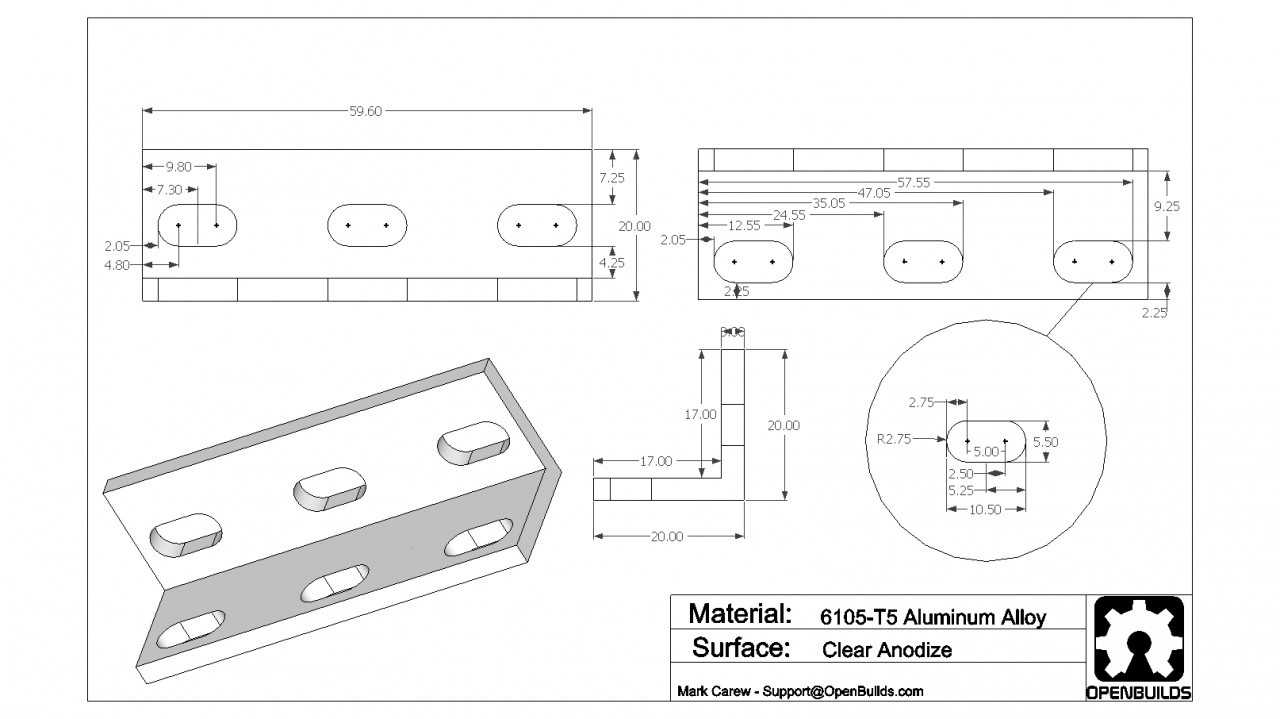

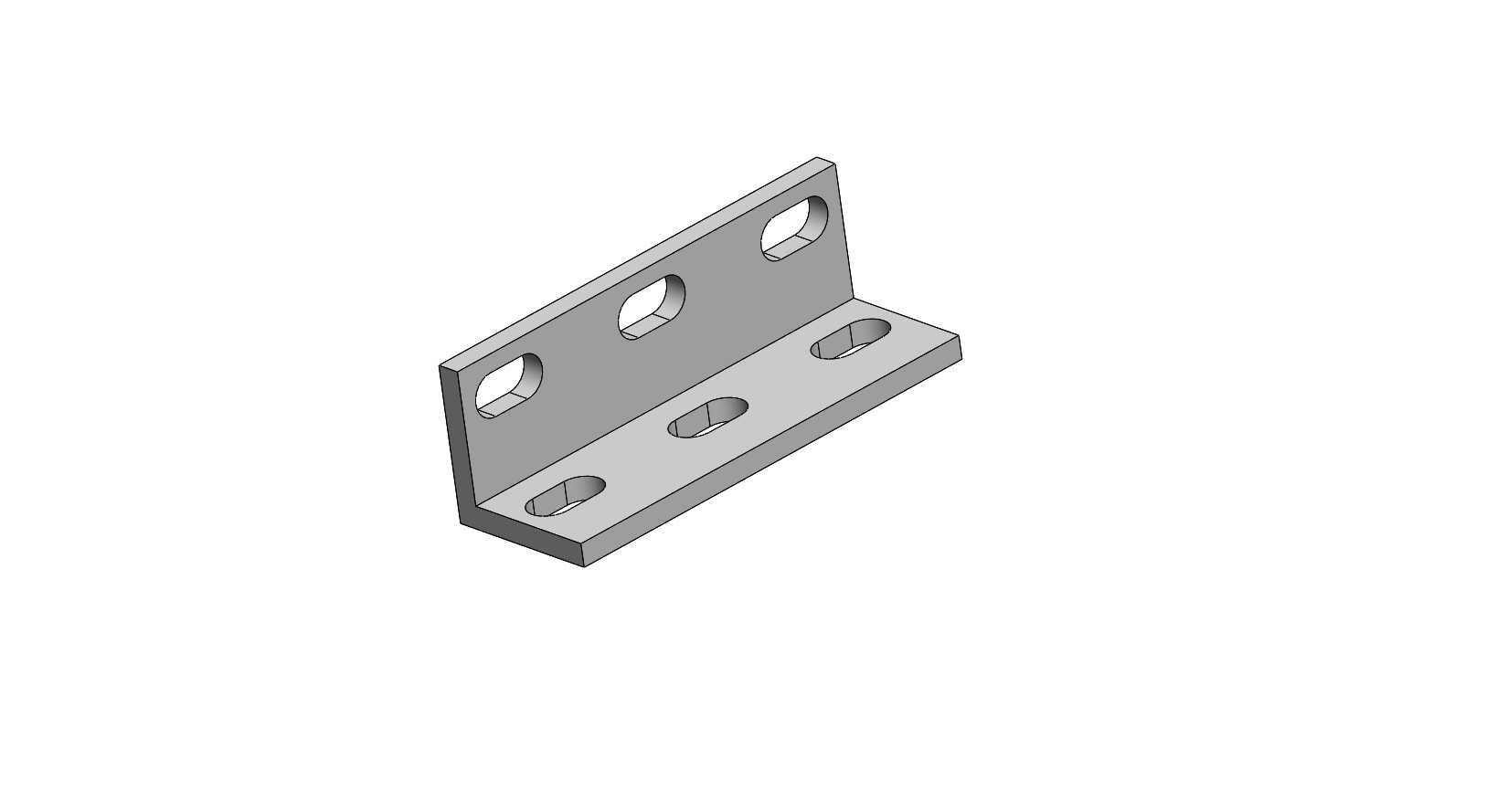

　　从结构设计来看，支架采用等厚铝合金板材折弯成型，两个互相垂直的安装面各设置三个长圆形安装孔，垂直面上的三个孔沿竖直方向等距排布，水平面上的三个孔沿导轨长度方向排布，长圆孔的设计预留了±1.5mm的安装调节余量，装配时可以先松拧螺栓微调导轨的平行度与拼接间隙，待打表校准导轨直线度后再锁紧固定，避免了圆孔设计对加工精度要求过高、装配时出现孔位偏差无法安装的问题。折弯处采用了小半径内圆角过渡，既避免了直角折弯处的应力集中，提升支架的抗扭承载能力，又能保证两个安装面的垂直度控制在0.05mm以内，满足V型导轨运行时的导向精度要求。

　　实际选型使用时需要注意安装边界的匹配，支架的垂直面高度与标准20系列V型导轨的安装面高度一致，水平面宽度刚好覆盖单根V型导轨的底部安装宽度，安装后支架不会突出导轨的V型槽工作面，不会干涉滚轮在导轨上的往复运动。支架的安装孔位中心距完全匹配openbuilds标准V型导轨的预制孔间距，不需要对导轨进行二次打孔加工，直接使用配套的内六角螺栓即可完成固定，装配效率相比自制角件提升60%以上。

　　在材料选择上采用6061铝合金作为基材，表面做阳极氧化处理，相比钢制支架重量降低60%以上，同时具备足够的结构刚性，在10kg以内的运动负载下不会出现形变，阳极氧化层可以避免车间环境下的锈蚀问题，长期使用不会出现连接松动的情况。在多段导轨拼接的长行程运动设备中，这类支架也可以用于导轨中间段的辅助支撑，将导轨与设备框架的铝型材横梁连接，提升长导轨的整体刚性，避免导轨在大负载运动时出现下挠变形，保证运动部件的运行平稳性。

　　设计建模时需要重点关注折弯处的工艺补偿，铝合金板材折弯时会出现一定的回弹量，建模时需要根据板材厚度对折弯角度做0.5度左右的预补偿，保证成型后两个安装面的垂直度符合要求；长圆孔的长度方向需要与调节方向保持一致，避免出现调节方向与孔位方向错位，失去安装微调的作用；安装孔的沉头深度需要匹配标准内六角螺栓的头部高度，保证螺栓锁紧后头部不会突出支架表面，避免与运动部件发生干涉。

　　这类支架除了用于V型导轨的安装固定，也可以用于铝型材框架的直角连接、小型传感器安装支架的固定、气动元件的拐角安装等场景，通过长圆孔的调节余量可以适配不同孔距的安装需求，属于自动化设备搭建中通用性较强的直角连接零件。在做设备三维布局时，可以直接调用该支架模型完成导轨与框架的连接装配，提前校验安装空间是否存在干涉，避免实际装配时出现零件碰撞、孔位不对中的问题，缩短设备的设计与装配周期。
