7202角接触轴承精密结构三维设计

　　在机床主轴、高速泵类、精密传动模组这类对回转精度、复合载荷承载能力有明确要求的设备场景中，角接触轴承是核心的回转支撑部件，7202这一规格的角接触轴承，常被用在小型精密传动节点上，比如小型数控雕刻机的主轴前端支撑、伺服电机输出端的定位支撑、自动化设备里的小型回转工作台转轴支撑，这类场景往往同时存在径向载荷与单向轴向载荷，普通深沟球轴承无法同时满足两类载荷的承载需求，而角接触轴承通过滚道的接触角设计，刚好能适配这类复合受力的工况。

　　从实际使用的角度看，这类轴承的核心功能是在限定的安装空间内，为回转轴系提供稳定的径向支撑，同时承受单一方向的轴向窜动力，保证轴系在高速回转过程中不会出现径向跳动超差、轴向窜动过大的问题，很多小型精密设备的轴系精度，很大程度上由所选角接触轴承的安装精度、自身结构精度决定。做三维结构设计的时候，首先要明确的是安装边界尺寸，该规格轴承的内径为15mm，适配直径15mm的光轴配合，配合公差通常根据转速、载荷等级选k5或者m6的过渡配合，避免内圈与轴出现相对滑动造成磨损；外径为35mm，适配安装座的孔位公差一般选J7或者H7，保证外圈在座孔内不会出现周向转动，同时不会因为过盈量过大造成轴承内部游隙变小，出现卡滞、发热的问题；轴承的宽度为11mm，这个尺寸决定了轴系上轴承安装位的轴向预留空间，设计轴肩和座孔挡边的时候，要注意挡边高度不能超过轴承内圈、外圈的倒角高度，不然会出现轴承安装不到位，甚至挡边与轴承保持架发生干涉的问题。

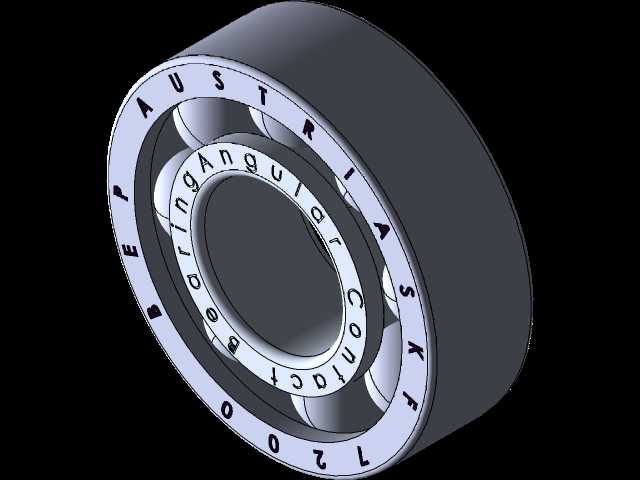

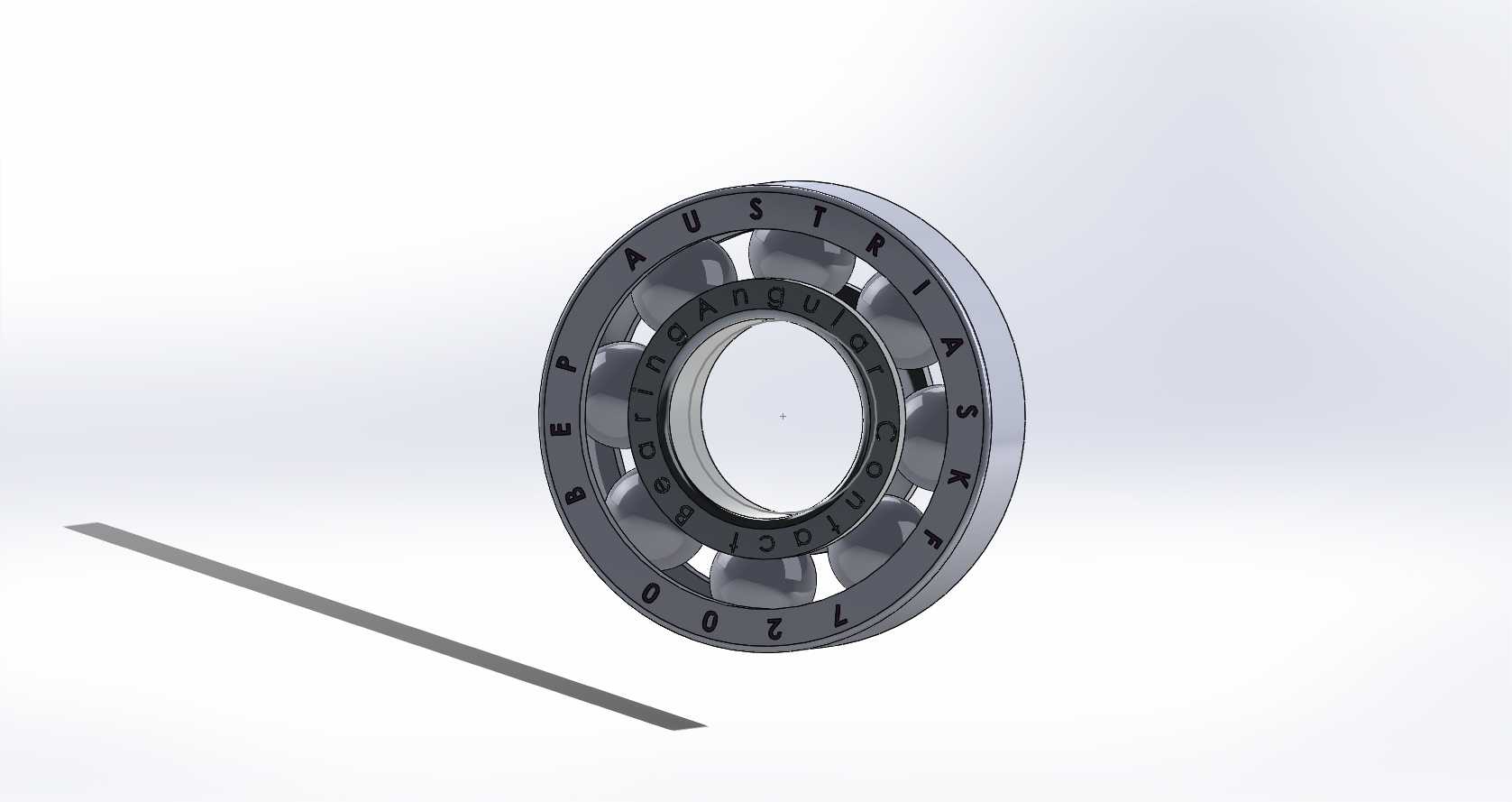

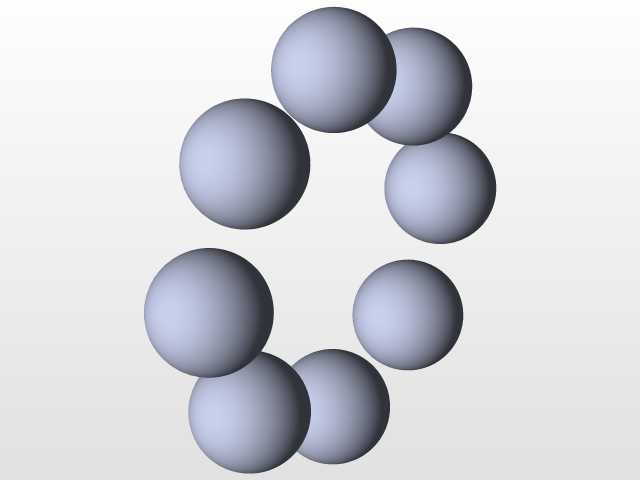

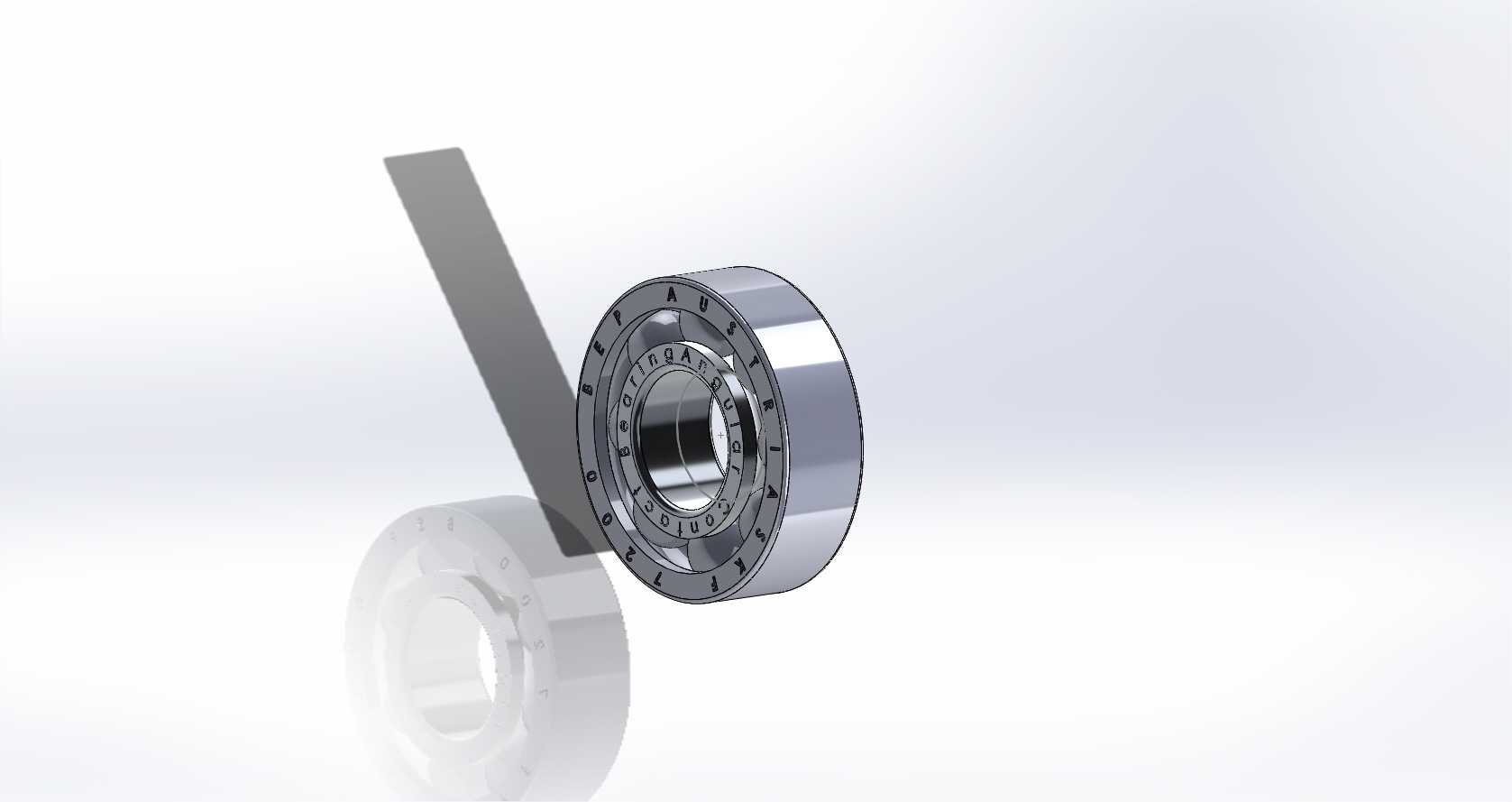

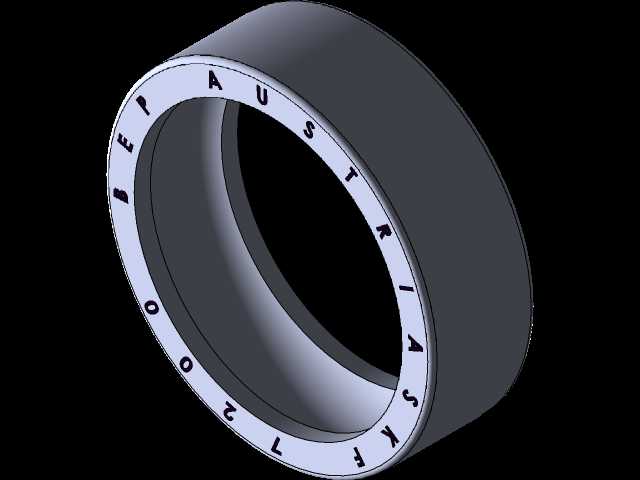

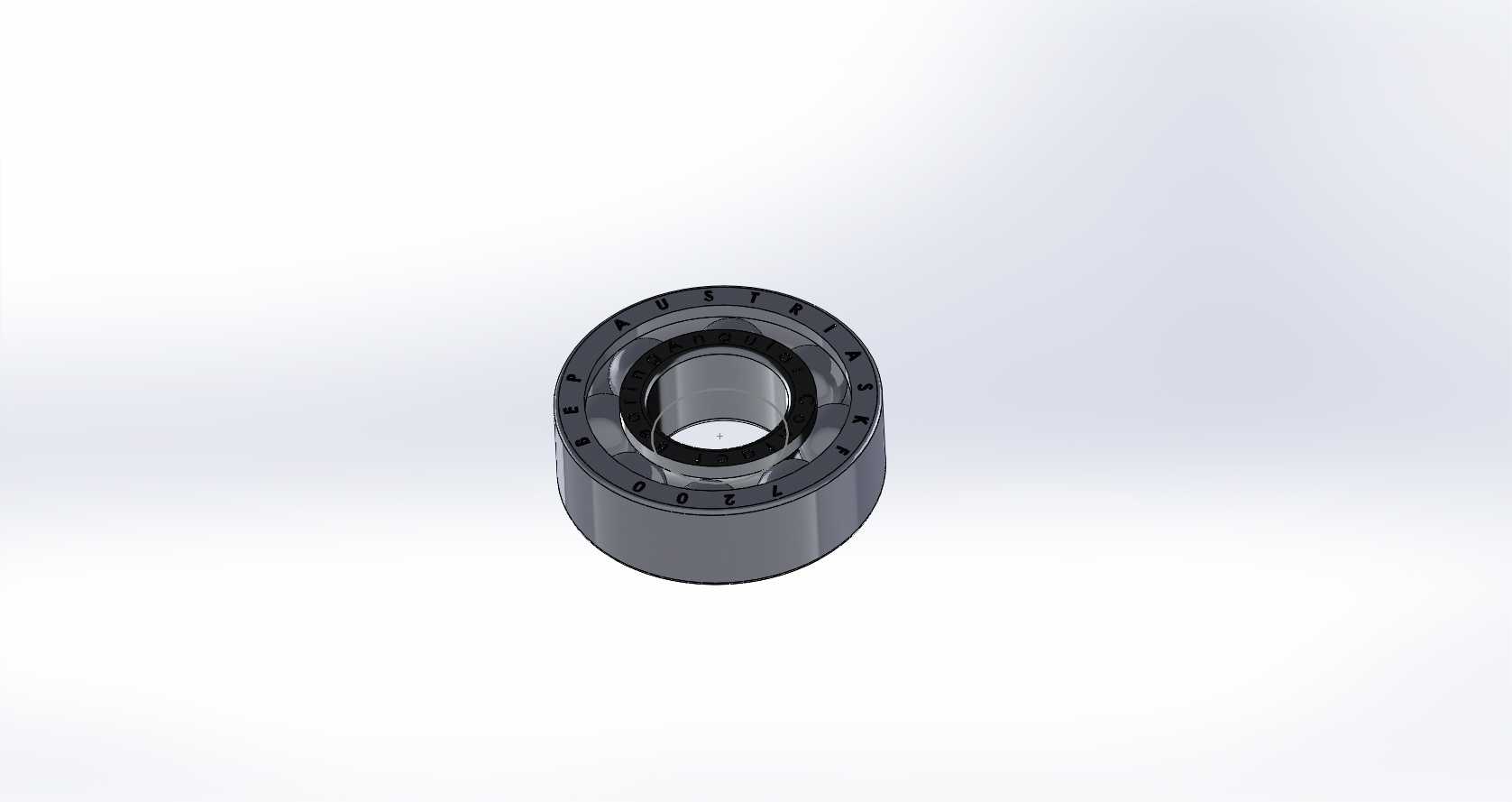

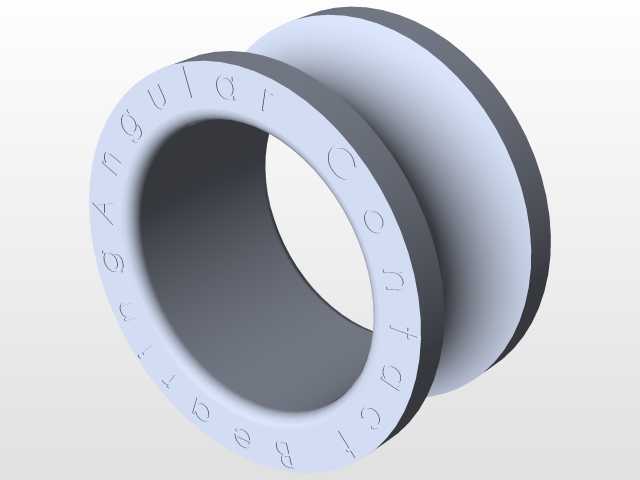

　　设计这款轴承的三维模型时，首先要还原角接触轴承的核心结构特征：内外圈的滚道并非与轴承轴线垂直，而是存在固定的接触角，滚动体为球形，均匀分布在内外圈滚道之间，由保持架将每个滚动体分隔开，避免滚动体之间直接接触产生摩擦磨损。建模过程中要注意滚道曲率半径的匹配，内圈滚道的曲率中心、外圈滚道的曲率中心与接触角的角度要对应，保证滚动体与滚道的接触状态符合实际受力情况，不能简单用深沟球轴承的滚道结构改个尺寸应付，不然在后续做装配干涉检查、轴系受力仿真的时候，会出现结构与实际产品不符的问题，导致仿真结果失真。保持架的结构通常采用浪形铜保持架或者工程塑料保持架，建模时要还原保持架的兜孔结构，每个兜孔刚好包裹住滚动体的部分球面，预留出合理的活动间隙，保证滚动体在滚道内可以顺畅滚动，不会被保持架卡滞。

　　在实际设备选型和装配设计时，还要注意这类角接触轴承的安装方式，通常单个使用的时候只能承受单向轴向载荷，如果需要承受双向轴向载荷，需要成对背对背或者面对面安装，这时候在做三维装配设计的时候，就要预留好成对安装的轴向空间，同时考虑预紧力的施加结构，比如通过锁紧螺母、端盖垫片调整轴承的预紧量，消除轴承内部的游隙，提升轴系的回转刚度。很多新手在做这类小型轴承的配套结构设计时，容易忽略密封圈或者防尘盖的结构空间，虽然该参考模型仅标注了核心的外径、内径、宽度尺寸，但实际选型时如果是带防尘盖的密封型轴承，要注意安装位置周边不能有突出的结构件与防尘盖发生摩擦，不然会造成轴承运转阻力变大，温升过快，缩短使用寿命。另外，轴承的倒角尺寸也是建模和装配设计时不能忽略的细节，内圈孔两端、外圈外圆两端都有标准的倒角，这个倒角一方面是方便安装时顺利导入轴和座孔，避免安装时刮伤配合面，另一方面也是为了避开轴肩和座孔挡边的圆角，保证轴承端面能与挡边紧密贴合，不会出现安装倾斜的问题。

　　从三维建模的实用性角度来说，还原这类标准轴承的精准结构，最大的作用是在做整体设备设计时，能快速完成轴系的虚拟装配，提前检查各个零件之间的干涉情况，验证安装空间是否充足，避免实际加工装配时才发现尺寸不匹配、结构干涉的问题，减少设计迭代的成本。比如在设计小型精密主轴的时候，把建好的轴承模型装配到轴和轴承座之间，就能直观看到轴承内圈与轴肩的贴合情况、外圈与端盖的间隙、保持架与周边密封件的距离，这些细节如果没有精准的三维模型做参考，很容易在二维图纸设计时出现尺寸疏漏，造成零件报废。同时，精准的轴承模型也能为后续的有限元受力分析提供准确的几何基础，在分析轴系在额定载荷下的变形、轴承接触应力分布的时候，模型结构越贴近实际产品，分析结果的参考价值就越高，能帮助设计人员提前判断所选轴承的承载能力是否满足工况需求，避免选型过小造成轴承过早失效，或者选型过大造成安装空间浪费、成本上升的问题。
