电动鼓风机用空气叶轮结构设计

　　在小型电动鼓风机的整机结构中，空气叶轮是直接决定鼓风效率、运行噪音与风压输出能力的核心做功部件，这类叶轮广泛应用在家用吹风设备、小型工业散热机组、工位通风除尘装置、小型物料气力输送终端等场景中，不同场景下对叶轮的叶片角度、曲面弧度、动平衡精度都有差异化的要求。从实际使用场景来看，这类多叶片前倾式空气叶轮，主要适配功率在几十瓦到数百瓦区间的小型离心式鼓风机，日常运行时依靠电机带动叶轮高速旋转，通过叶片曲面的导流作用，将轴向进入叶轮中心区域的空气，沿叶片间的流道加速后沿径向甩出，在叶轮中心形成持续负压，从而实现连续的空气抽吸与加压输出，为后端的通风、散热、鼓风作业提供稳定的气流源。

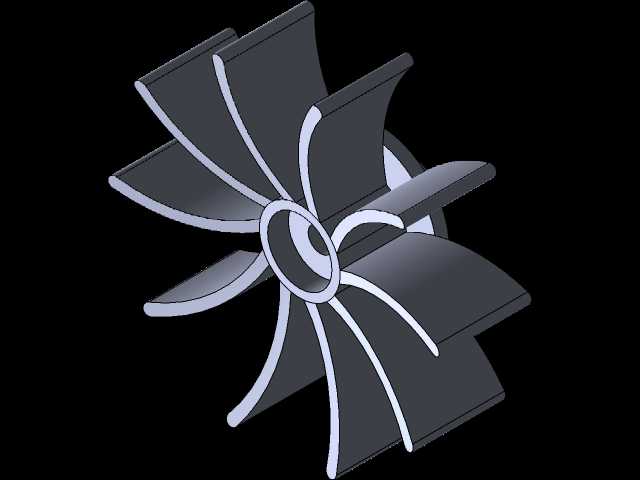

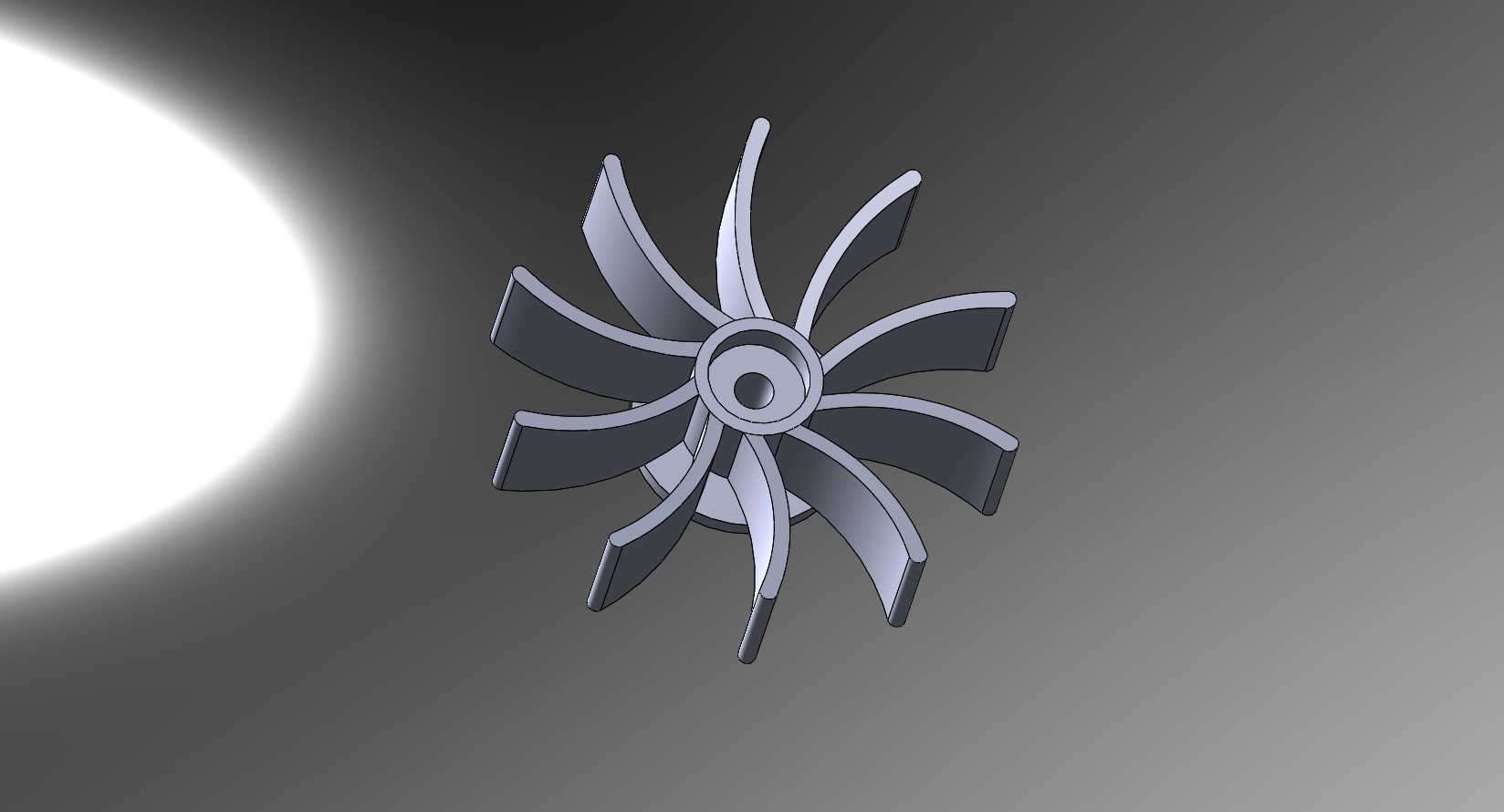

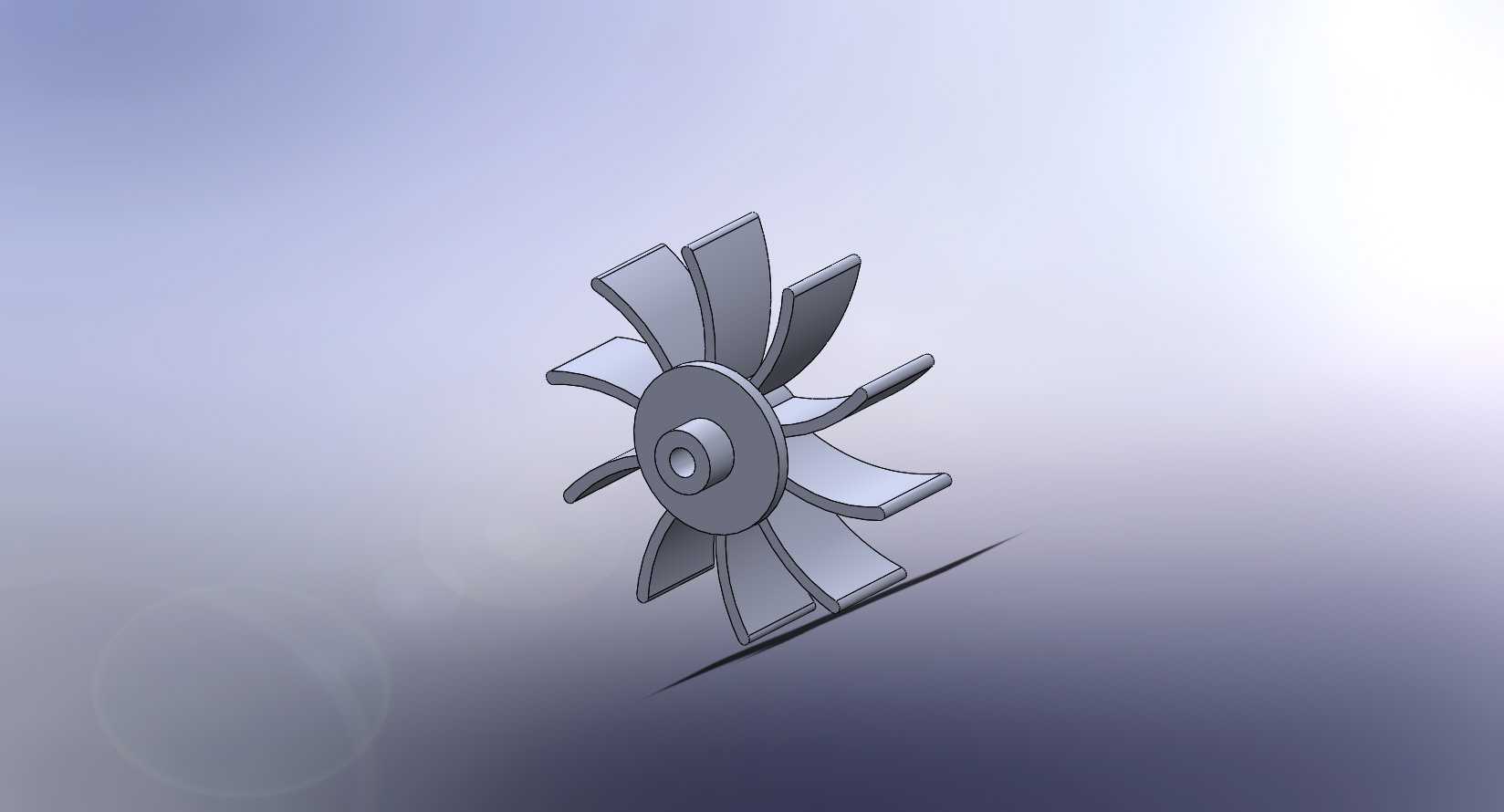

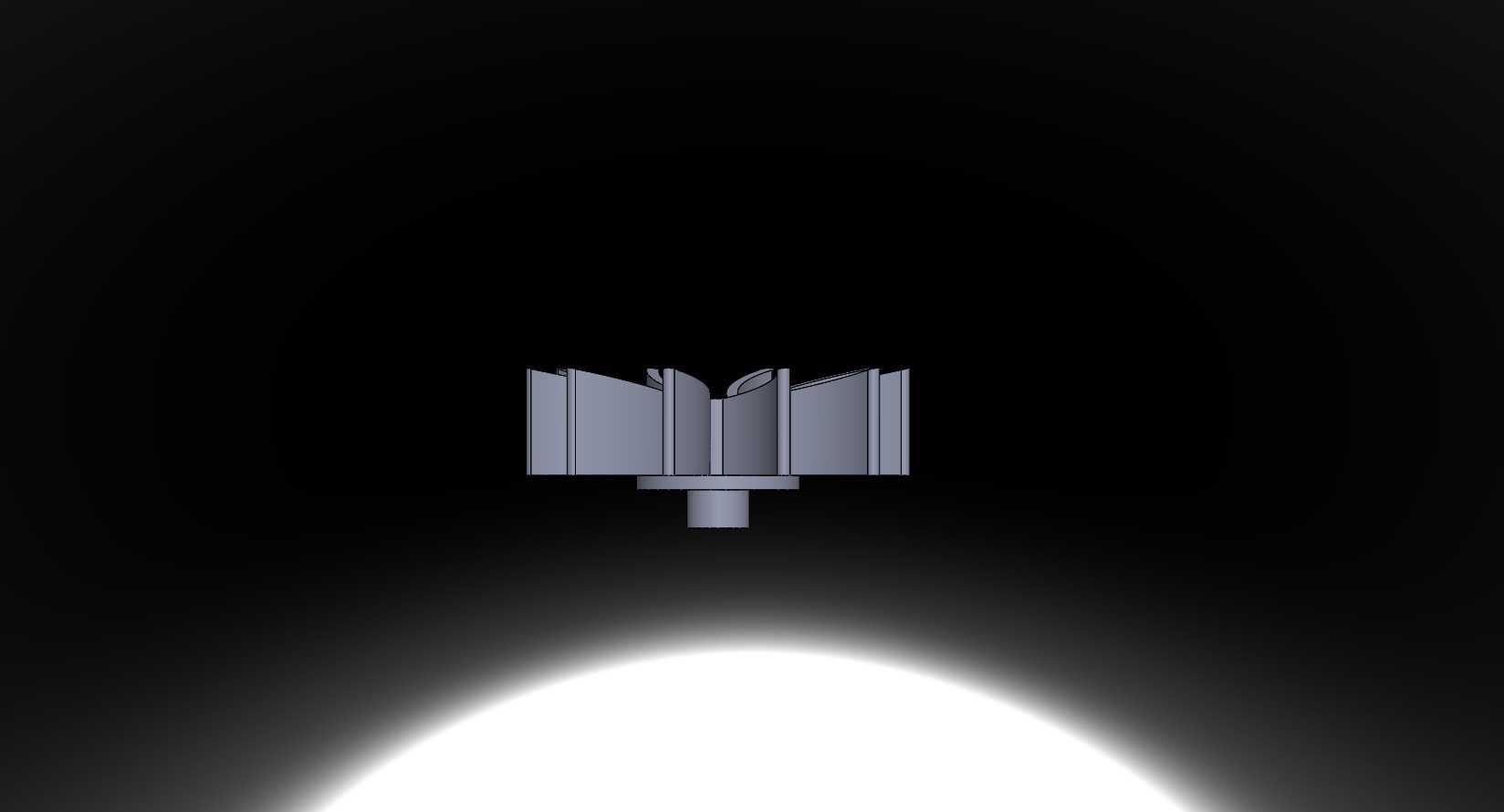

　　从设计思路上看，这款叶轮采用了一体化的轮毂加叶片结构，中心设置了带定位凸台的安装孔，安装孔的尺寸与常用小型电机的输出轴径做了匹配设计，凸台结构可以在安装时与电机轴端的定位台阶贴合，保证叶轮旋转时的同轴度，避免因安装偏心带来的振动问题。叶片采用了等厚曲面设计，每个叶片的进风边做了圆弧过渡处理，减少空气进入流道时的紊流损失，叶片的出风边则做了角度收窄，让气流甩出时的方向更集中，提升风压输出的稳定性。轮毂部分的厚度做了针对性加强，既可以保证高速旋转时的结构强度，避免叶片在高转速下出现根部断裂的问题，又不会因为轮毂过重增加电机的启动负载。

　　从安装边界来看，叶轮的整体径向尺寸适配常规小型鼓风机的蜗壳内腔，安装时需要保证叶轮外缘与蜗壳内壁的间隙控制在合理区间，间隙过大会导致气流回流，降低鼓风效率，间隙过小则容易在叶轮出现小幅窜动时发生擦碰，产生异响甚至损坏部件。叶轮的轴向安装位置需要与蜗壳的进风口中心对齐，保证进风气流可以顺畅进入叶片流道，避免偏流带来的效率损失与异常噪音。在动平衡设计上，这类叶轮在建模阶段就对每个叶片的曲面曲率、重量分布做了对称校验，实际生产时还需要做动平衡校正，保证高速旋转时的振动量控制在允许范围内，延长配套电机的轴承使用寿命。

　　从功能特性上看，这款叶轮的叶片数量经过匹配设计，既可以保证足够的气流输出能力，又不会因为叶片过密增加空气流动阻力，在常规工作转速下，能够输出稳定的连续气流，同时兼顾运行噪音的控制，适合对噪音有一定要求的民用与小型工业场景。叶片的曲面造型经过流道优化，空气在叶片间流动时的阻力更小，相同转速下的风压输出比普通直板叶片叶轮更高，能够在较低的电机功率下实现同等的鼓风效果，降低设备运行的能耗。叶轮的整体结构没有多余的复杂特征，既适合注塑成型批量生产，也可以通过3D打印制作样件做性能测试，方便研发阶段的快速迭代验证。

　　在实际选型适配时，需要根据配套鼓风机的设计风压、风量参数，匹配对应转速下的叶轮性能，同时要确认安装轴径、轮毂定位尺寸与电机输出轴的匹配性，还要核对叶轮的径向、轴向尺寸是否在蜗壳的安装空间范围内，避免出现安装干涉。这类叶轮在长期使用过程中，叶片表面如果积附过多灰尘，会破坏原有的动平衡精度，导致运行振动加大、噪音升高，因此在设计时也考虑了日常清洁的便利性，叶片表面光滑无死角，方便定期清理维护，保证设备长期运行的稳定性。
