上方感应式方型接近限位传感元件

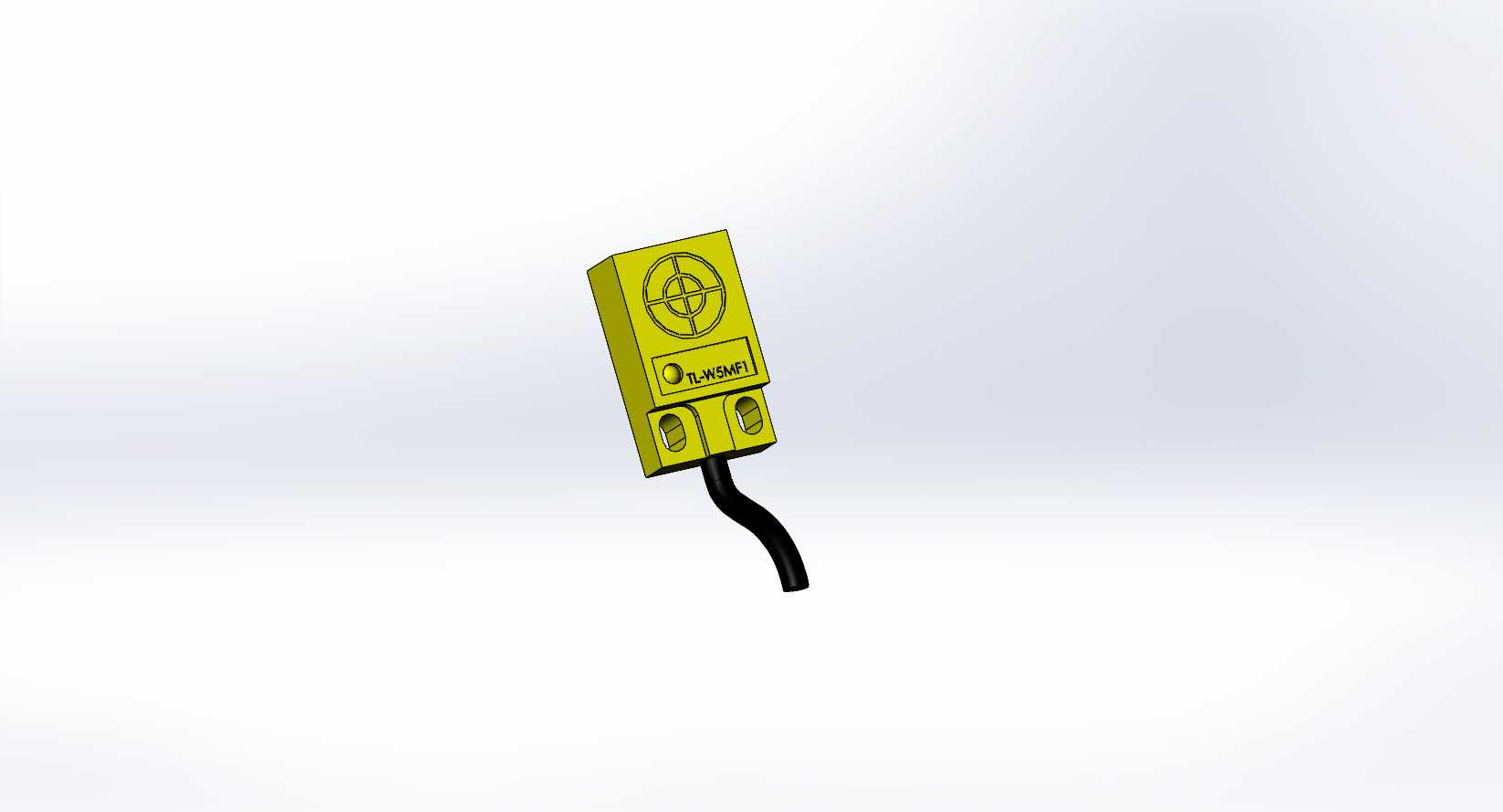

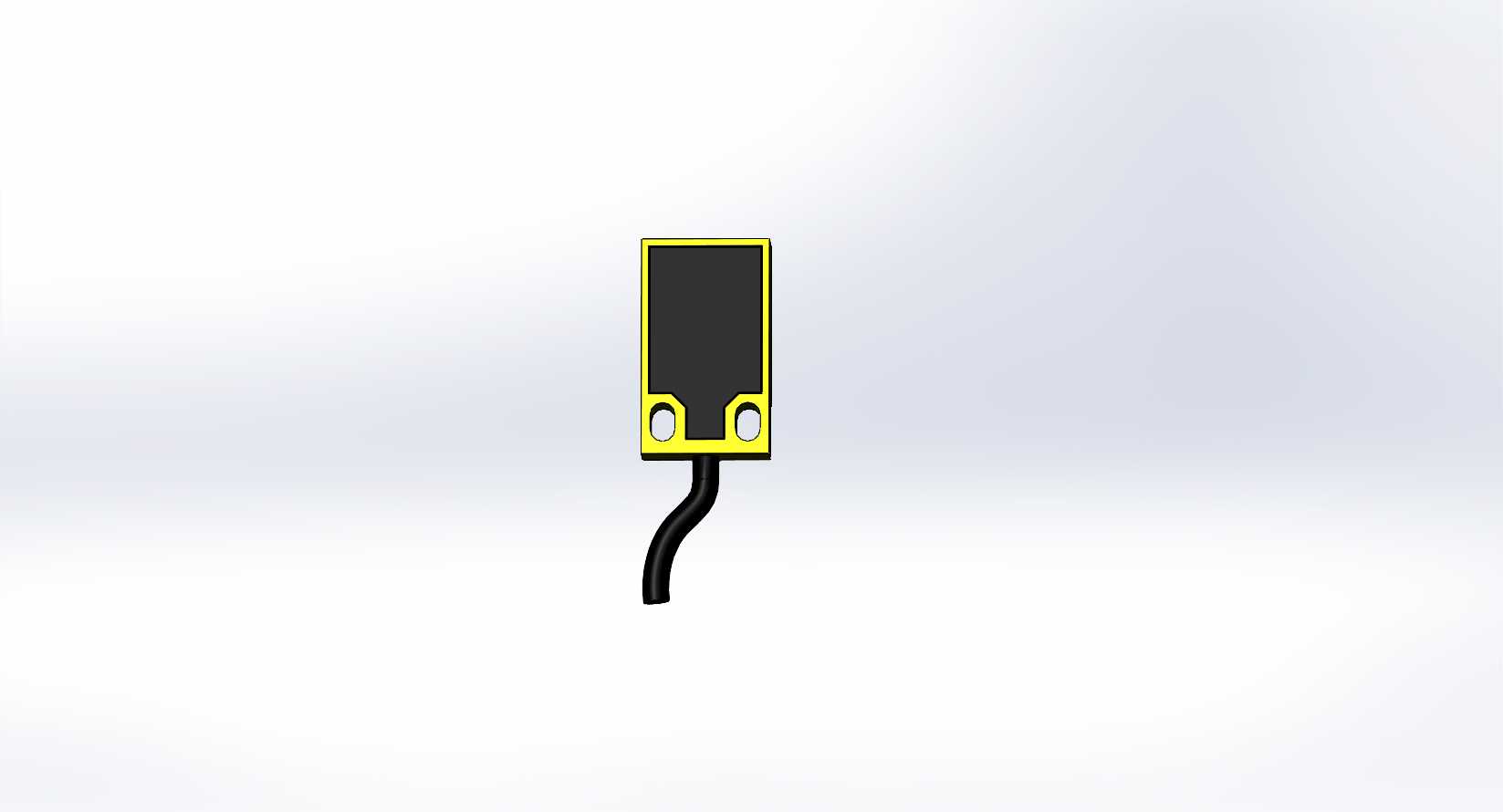

　　在数控加工设备的行程限位布局里，这类上方感应的方型接近元件是很常用的检测部件，和传统接触式行程开关相比，它没有机械碰撞的磨损问题，长期运行的故障率更低，在切削液、金属粉尘较多的加工舱环境里，密封结构的感应面能稳定完成位置检测，不会因为碎屑卡滞出现信号误触发的情况。做设备结构设计的时候，首先要考虑它的安装边界，这个元件采用下方双安装耳的固定结构，两个沉头安装孔的间距是固定的标准值，安装时不需要额外做复杂的转接支架，直接在设备安装板上加工对应孔位就能完成固定，元件本体的出线端在侧下方，布线的时候可以顺着安装板的走线槽排布，不会和运动部件产生干涉。它的感应区域设置在本体的上表面，也就是带圆形标识的端面，检测方向垂直于安装基准面，

　　这种感应方向的设计很适合用在工作台Z轴的上下限位、刀库换刀位置检测、夹具夹紧到位确认这类场景——比如立式加工中心的主轴箱下行到安全极限位置时，不需要触发件从侧面靠近，只要固定在床身上的感应元件检测到主轴箱上配套的金属挡片从上方进入感应范围，就能立刻输出到位信号给控制系统，触发减速或者停止指令，避免超程撞机。从设计细节来看，本体采用方块式的注塑壳体，边角做了小圆弧过渡，没有尖锐的棱角，在设备内部安装的时候不会刮伤操作人员的手部，也不会划破线缆外皮；壳体表面刻印的型号标识是凹陷式的，长期接触切削液和油污也不会被磨掉，后期设备维护的时候能快速识别元件型号，不用反复核对采购清单。安装耳和本体是一体化的结构，不是后期拼接的配件，

　　拧紧安装螺丝的时候不会出现安装耳断裂的情况，沉头孔的深度刚好能把螺丝头完全埋入，不会突出安装面，避免运动部件刮碰到螺丝头。实际选型搭配的时候要注意，这类电感式接近元件只对金属材质的触发件有稳定的感应效果，触发片的厚度不能低于1mm，安装时感应面和触发片的正对面积要足够，不能偏移太多，否则会出现感应距离缩短、信号不稳定的问题；感应距离的余量要留足，不能把触发间隙调到接近额定检测距离的极限值，一般留30%左右的余量，就能抵消设备运行时的振动带来的位置偏移，保证信号触发的可靠性。除了CNC设备的限位用途，它也可以用在自动化生产线的工件到位检测、输送线的托盘位置确认、自动化夹具的开合状态检测这类场景，

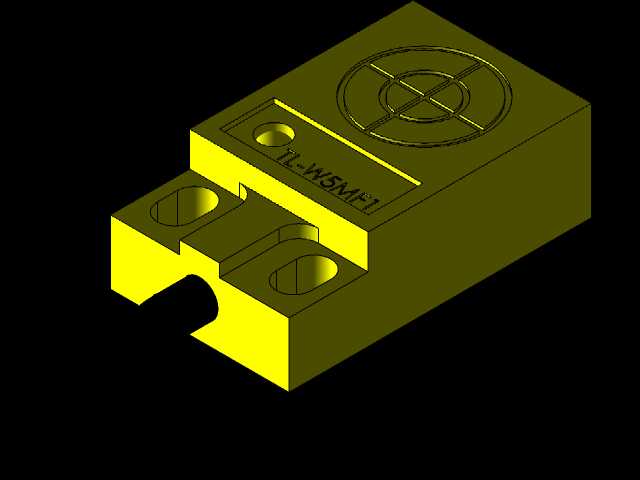

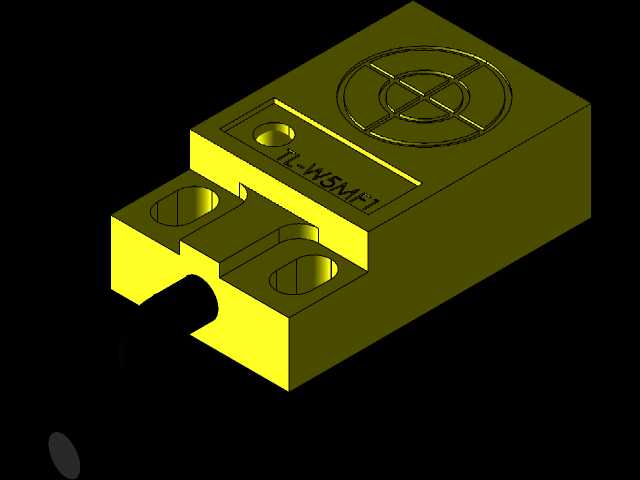

　　只要是需要非接触式检测金属物体位置的工位，都能通过调整安装支架的位置适配使用。建模的时候要注意还原安装孔的沉头深度、感应面的圆形标识区域、壳体侧面的出线槽位置，这些细节都是后期做设备装配干涉检查的关键，如果建模时省略了沉头结构，装配仿真的时候会出现螺丝突出安装面的误判，要是没还原感应面的区域标识，后期做电气元件布局的时候，容易把感应方向装反，导致现场调试时检测失效。整个元件的外形尺寸紧凑，不会占用太多设备内部的安装空间，在布局比较紧凑的小型自动化设备里，这种小体积的方型传感器比圆柱型螺纹安装的传感器更节省安装空间，不需要在安装板上加工螺纹孔，两个光孔固定的方式装配效率更高，后期更换元件的时候也不用反复调整螺纹旋入的深度，只要对准孔位拧紧螺丝就能保证感应面的高度一致。
