六珠偏移式光轴滑动夹紧座结构设计

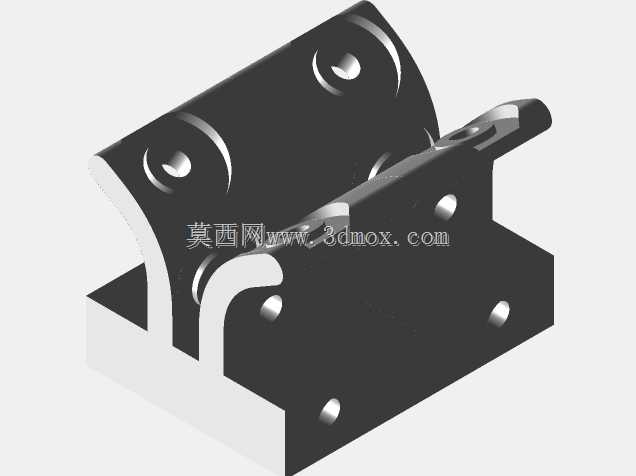

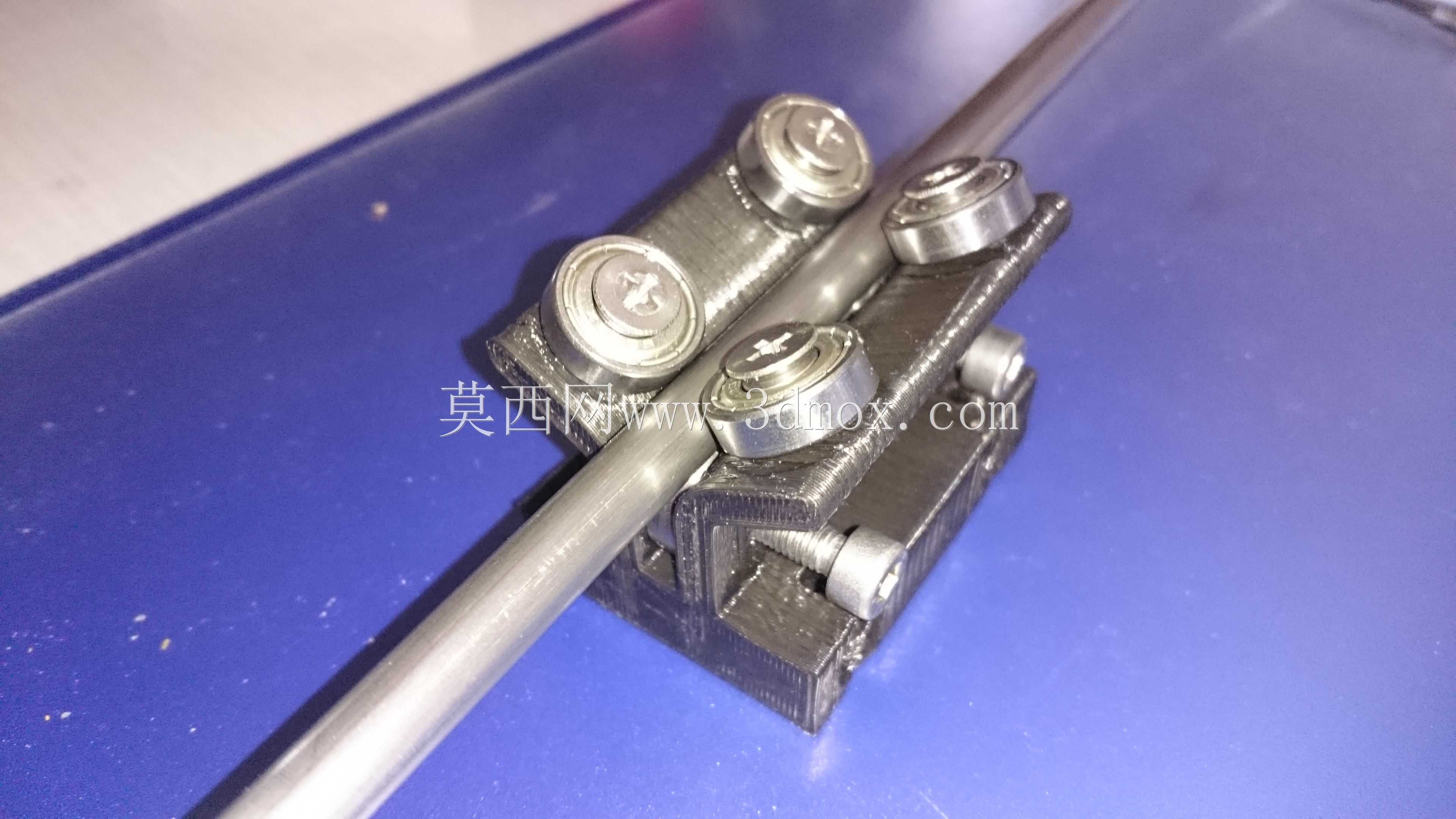

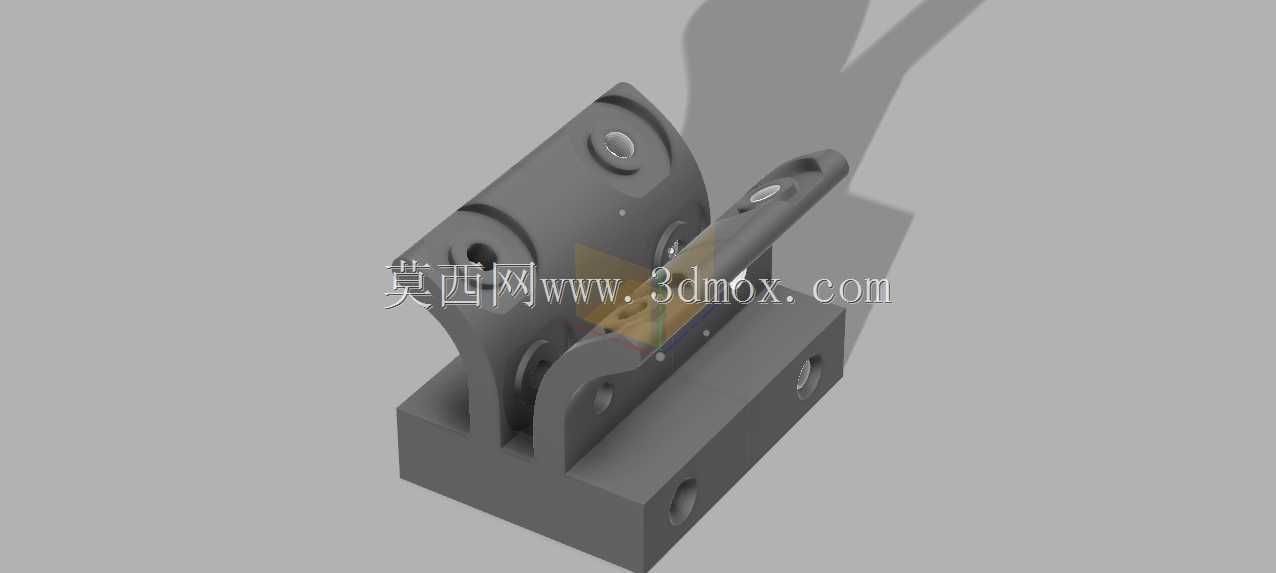

这款滑动夹紧座主要面向轻型直线运动导向场景设计，常见于小型自动化设备的光轴导向工位、桌面级实验装置的轴系定位、DIY小型传动机构的行程限位环节，也可适配小型输送线的导向轴固定、检测设备的探头滑移支撑等场景，替代传统铜套滑块与开口型导向轴支座，兼顾低摩擦滑移与快速夹紧的双重需求。产品核心采用六颗625ZZ深沟球轴承作为滚动接触元件，轴承沿光轴周向呈120°三组分列，每组设置上下两颗轴承形成抱合结构，相对光轴中心存在约8毫米的偏心偏移量，这种偏心结构让轴承与光轴的接触为预压式线接触，既消除了轴承与光轴之间的配合间隙，避免滑移过程中出现径向窜动，又能将滑动摩擦转化为滚动摩擦，大幅降低光轴表面的磨损与滑移阻力，相比普通滑动衬套结构，其往复运动的顺畅度提升明显，长期使用也不会出现衬套磨损后的卡滞问题。设计过程中充分考虑了安装适配性，主体采用分体式夹座结构，内表面适配M5规格的光轴安装直径，也就是常规5毫米直径的圆柱光轴，夹座的安装基面预留了标准M5沉头螺钉孔位，可使用M5规格的沉头螺钉从底部将整个滑座固定在安装板上，固定孔的适配垫圈范围覆盖9毫米至10毫米的安装孔径，能兼容多数小型设备的安装孔位公差；除了底面固定方式外，夹座侧面还预留了侧向固定孔位，可使用M5螺杆从侧面对滑座进行锁紧固定，适配垂直安装、侧装等多种安装姿态，无需额外加工转接件即可完成装配。整体外形紧凑，滑座本体的轮廓尺寸控制在15×15×5毫米的范围内，不会占用过多安装空间，适配狭小空间内的导向机构布置；轴承采用外露式布置，既方便日常维护时加注润滑脂，也能在滑移过程中自然带走光轴表面的细微粉尘，降低异物卡入的概率。夹座的锁紧结构通过调整偏心轴承的压紧程度实现，既可以让滑座沿光轴自由往复滑动，也可以在调整到目标位置后锁紧轴承偏心结构，实现滑座在光轴任意位置的固定，兼具滑移导向与位置锁定的功能，无需额外搭配轴用挡圈或定位环即可完成位置固定，简化了整个轴系的零件数量，降低装配复杂度。
