兼容易格斯规格2020工业铝型材

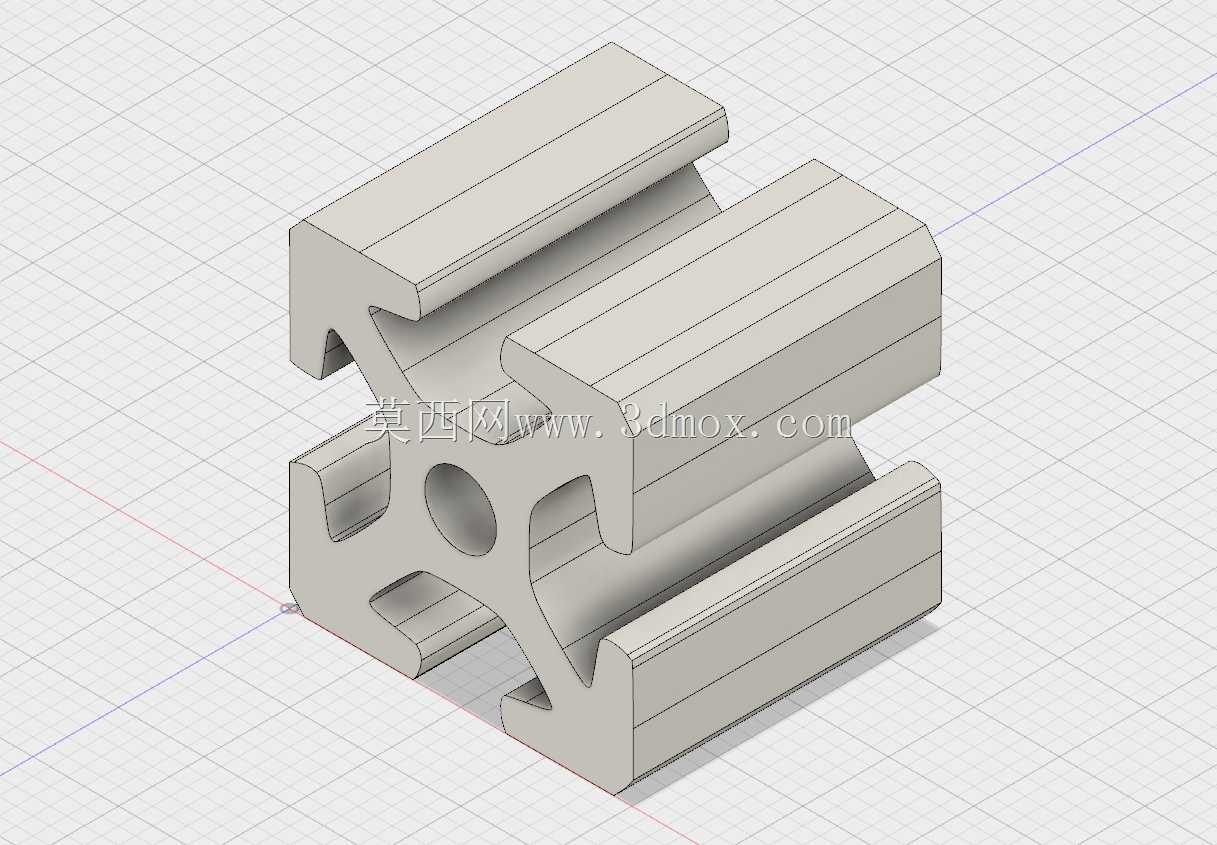

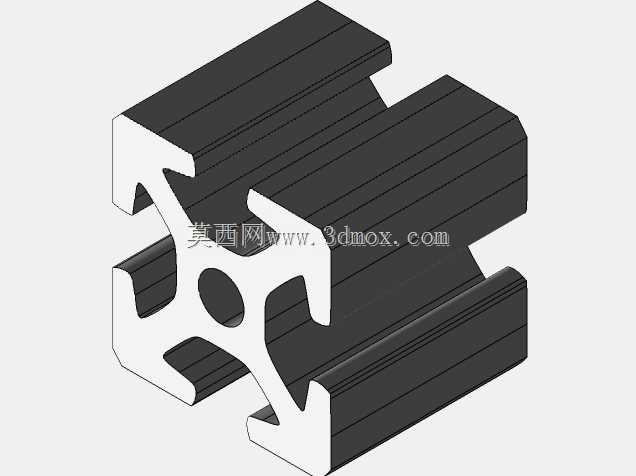

这款20系列工业铝型材是面向轻型自动化设备搭建场景开发的兼容款结构件，可直接适配对应规格的易格斯拖链、滑动导轨等运动部件，广泛应用在小型桌面自动化工作站、3D打印设备框架、检测仪器支架、轻型输送线侧边安装梁、电子产线小型工位台的搭建场景中，能够满足低负载、高精度安装需求的设备结构搭建要求。在实际设备应用中，这款铝型材既可以作为独立的支撑立柱承担垂直方向的静载荷，也可以作为横向安装梁搭载传感器、拖链、气动管路、小型滑台等功能部件，其截面的槽道设计无需额外焊接工序，仅通过配套的T型螺母、角件、端盖等连接件即可完成快速组装，大幅缩短设备的搭建与改造成本，后期调整设备布局时也可快速拆装重复利用，避免传统焊接机架无法二次改造的弊端。从产品功能特性来看，这款铝型材采用对称式截面设计，四个方向均预留标准安装槽位，可实现多方向的部件拓展安装，截面内部的加强筋结构在控制整体重量的同时提升了截面的抗扭、抗弯性能，即使在横向悬臂安装小型运动部件时，也能保持足够的结构刚性，减少运行过程中的形变抖动，保障设备运行精度。型材的槽道边缘做了圆角过渡处理，既可以避免安装过程中划伤操作人员，也能让配套的螺母滑块顺畅滑入槽道任意位置，无需从端部逐段穿入，提升现场组装的效率。在设计思路上，这款型材完全遵循20系列铝型材的安装尺寸规范，截面外轮廓尺寸控制在20mm×20mm，槽道宽度、中心孔位尺寸均与同规格标准配件完全兼容，无需单独开模定制连接配件，用户可直接采购市售的标准紧固件完成组装。型材中心预留的通孔既可以作为穿线通道容纳设备的控制线缆、气路软管，让设备布线更加整洁美观，也可以穿入螺杆实现长距离型材的拼接加固，满足更长跨度的安装需求。在安装边界方面，这款型材单根标准长度可根据实际需求裁切，最小安装单元可支持100mm长度的短距连接，横向作为支撑梁使用时，单跨无支撑距离建议不超过600mm，避免负载过大产生挠度变形；作为垂直立柱使用时，单根立柱的建议承载静载荷不超过30kg，搭配角件加固时可适当提升承载能力。型材表面采用阳极氧化处理，具备良好的耐磨、防腐蚀性能，可在常规车间环境下长期使用无需做额外表面防护，即使在有少量切削液、润滑油飞溅的加工场景中，也不会轻易出现表面锈蚀、涂层脱落的问题，适配绝大多数工业生产场景的使用要求。
