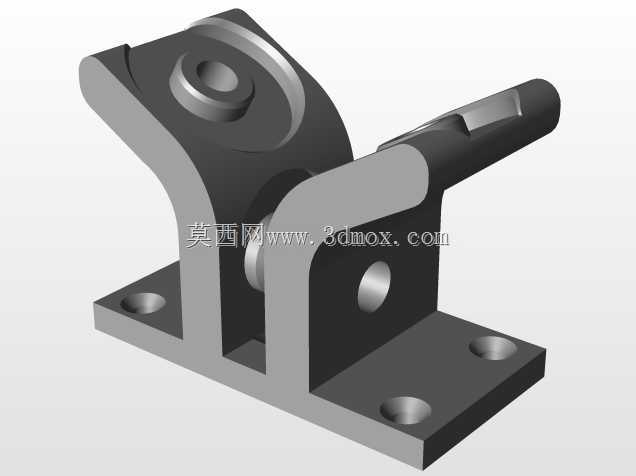

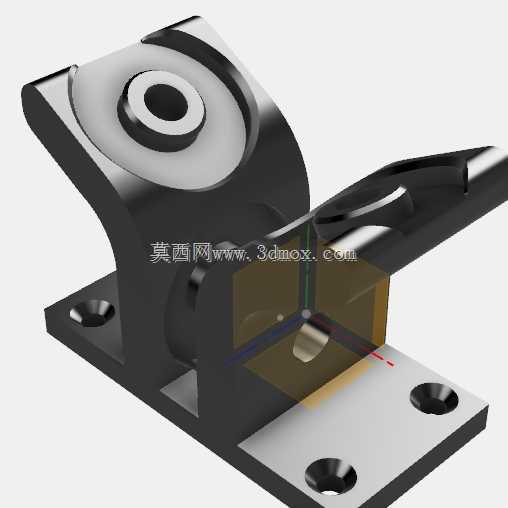

带安装孔M5适配625ZZ单滑动轴承座结构

　　在小型传动机构、桌面级自动化模组、3D打印运动组件这类对安装空间有严格限制的场景里，这类适配625ZZ轴承的单滑动支撑结构，是解决小直径转轴径向定位、降低转动摩擦阻力的常用零件。日常做非标结构设计时，很多新手容易忽略小载荷转轴的支撑刚性问题，要么直接把轴穿在板材开孔里靠塑料或金属板材自身摩擦转动，要么选了尺寸过大的标准轴承座挤占周边走线、其他零件的安装空间，这款带安装孔的单轴承支座，刚好填补了小尺寸、低载荷转轴支撑的选型空白。

　　从实际使用场景来看，这类支座常被用在小型传送带的从动辊支撑、桌面机械臂的关节转轴定位、小型送料机构的导辊固定、DIY数控设备的光轴端部支撑位置，适配的M5安装螺钉属于通用五金件，不需要单独定制特殊规格紧固件，现场装配时用常规内六角扳手就能完成锁紧，维护更换时也不用准备特殊工具。设计上采用单轴承位的开放式支撑结构，和双轴承封闭轴承座不同，这种结构的轴承位侧面做了开放式的让位空间，一方面能减少整体零件的重量，对于桌面级轻量化设备来说，每减少一克无效重量都能降低运动端的惯量，提升运动响应速度；另一方面开放式的结构方便观察轴承的磨损状态，日常巡检时不用拆解整个支座就能看到轴承外圈的固定情况，加注润滑脂时也能直接从侧面缝隙操作，不用完全拆卸转轴。

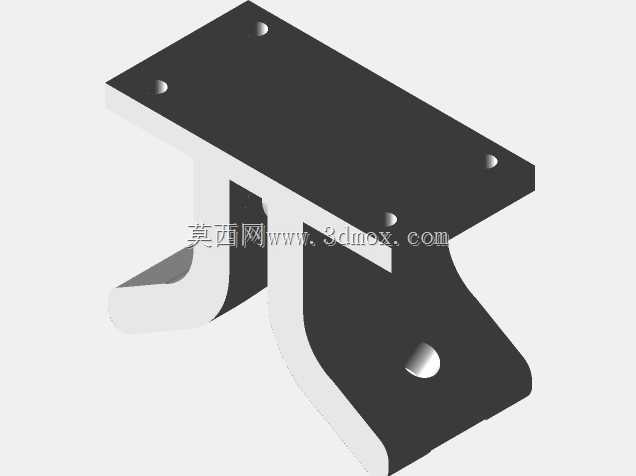

　　底座部分设计了两个沉头安装孔，沉头深度刚好适配M5X25埋头螺钉的头部高度，锁紧后螺钉头不会突出底座底面，能保证支座和安装型材、安装板的表面完全贴合，不会因为螺钉头突出导致支座安装倾斜，进而引发转轴卡滞、轴承偏磨的问题。轴承位的内孔尺寸严格匹配625ZZ轴承的外圈公差，设计时采用基轴制配合，轴承压入后不会出现外圈随转轴转动的跑圈问题，同时压装力度不需要太大，用小型橡皮锤或者台钳轻轻压入就能完成装配，不会因为过盈量太大导致轴承外圈变形，影响轴承内部的游隙。

　　安装边界方面，底座的两个安装孔中心距经过优化，既保证了安装后的支撑稳定性，不会因为孔距太小导致支座受径向力时出现晃动，又不会因为孔距过大占用过多安装面空间；轴承位的中心高度做了适配性设计，搭配两个同型号支座对向安装时，转轴的中心高度一致，不会出现两端支撑不同心的问题，实际装配时不需要额外加垫片调整高度，能节省装配时的调整时间。支座的立板部分做了圆弧过渡加强结构，从底座到轴承位的连接位置没有直角尖角，一方面能避免应力集中，在承受径向载荷时不会从连接位置断裂，另一方面圆弧过渡的结构在加工时不管是采用CNC铣削还是3D打印成型，都能减少应力残留，提升零件的整体强度。

　　实际选型时要注意，这款支座适合承受纯径向载荷的场景，轴向载荷承载能力较弱，不适合用在有较大轴向推力的传动位置，比如丝杆的端部支撑就不适合选用这类单滑动轴承座，还是需要选用带轴向锁紧的专用支撑座。但在纯转动的导辊、滑轮、从动轴支撑场景下，这款结构的优势非常明显，整体体积小巧，安装固定方便，和标准625ZZ轴承的适配性好，不需要额外加工轴承位，直接采购成品轴承压入就能使用，能大幅缩短非标设备的设计和加工周期。很多做小型非标设备的工程师在做轻量化结构时，都会优先选用这类成熟的支撑结构，不用从零开始设计轴承位的公差、安装孔的位置，直接调用三维模型调整安装位置即可，能减少设计阶段的出错概率，毕竟小尺寸轴承座的公差如果设计不当，很容易出现轴承压不进去或者压入后卡滞的问题，这类经过实际验证的结构，能有效规避这类设计风险。
