小型3伏F型直流驱动电动机结构

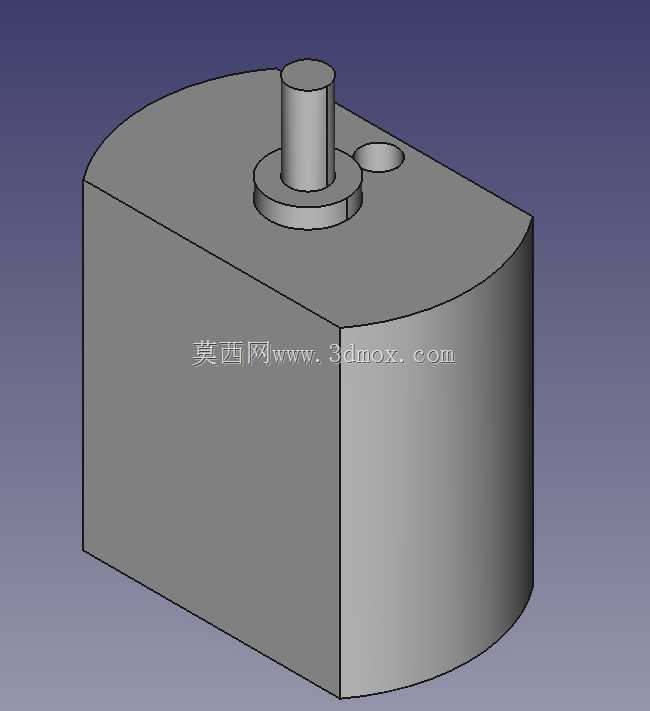

　　在小型消费电子、桌面级智能装置、微型传动模组的开发场景中，这类低压直流电机是极为常见的动力输出核心，很多做小型智能硬件、桌面教具、微型电动执行机构的结构工程师，在选型初期都会优先匹配这类尺寸紧凑的驱动单元。不同于大功率工业电机的复杂安装结构，这类小体积电机的设计逻辑完全围绕紧凑空间适配展开，从结构上看，主体采用半圆柱与直边结合的壳体造型，这种设计并非随意的外观处理，直边部分可以在安装时直接贴合设备内壁的定位面，不需要额外设计复杂的抱紧结构，就能限制电机工作时的周向转动，半圆柱的弧面则可以在有限的安装空间内最大化利用内部绕组的排布空间，在不增加整体占用体积的前提下，尽可能提升定子与转子的有效耦合面积，保证低压供电下的扭矩输出能力。

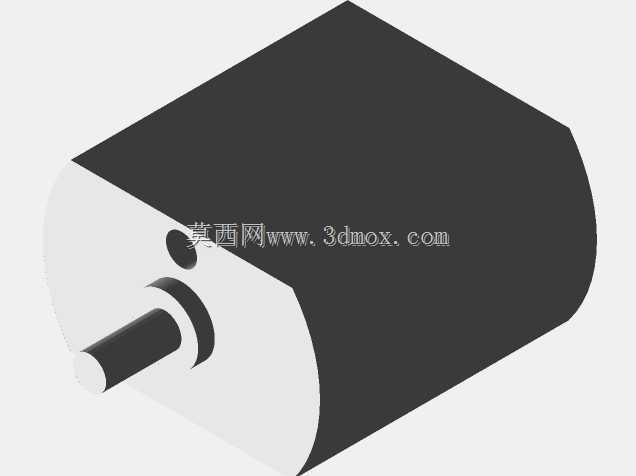

　　从实际安装边界来看，这款电机的轴向长度为25毫米，主体圆柱直径20毫米，整体壳体厚度10毫米，输出轴从壳体端面的中心凸台伸出，凸台结构一方面可以作为输出轴轴承的承载基座，提升轴系的径向支撑刚度，避免输出端带载时出现轴系挠曲，另一方面也可以作为安装时的轴向定位基准，在设备的安装板上开出对应直径的避让孔，将凸台卡入孔内即可完成轴向位置的快速定位，不需要反复调整电机的伸出长度，能大幅提升装配环节的效率。输出轴旁的小型凹孔结构，是为接线端子预留的避让空间，这类低压电机的供电引脚通常从端面引出，凹孔可以避免引脚在安装时与安装板发生挤压干涉，同时也能对引脚的焊接位置形成一定的防护，减少装配过程中碰断引脚的概率。

　　在实际应用场景中，这类3伏供电的电机常被用于小型电动玩具的驱动轮动力输出、桌面迷你风扇的动力源、智能门锁的锁舌驱动执行件、小型自动喂食器的送料机构驱动，甚至很多手工DIY的电动传动装置也会选用这类电机，核心原因就在于其尺寸紧凑，安装固定方式简单，不需要复杂的配套安装支架，只需要在结构件上设计对应的定位直边与凸台避让孔，就能完成可靠固定。从设计思路上看，这类小型电机的结构完全服务于小空间快速装配的需求，没有多余的冗余结构，壳体的壁厚设计也经过优化，既能够保证内部绕组、磁钢的防护强度，避免装配过程中挤压变形导致内部定转子摩擦，又不会因为壁厚过大增加不必要的体积占用。

　　对于三维建模从业者而言，复刻这类电机模型时，需要重点关注几个关键的配合尺寸：首先是输出轴的直径与伸出长度，这部分尺寸直接决定了后续配套传动齿轮、带轮的配合公差，如果轴径建模偏差超过0.1毫米，就可能出现传动件装配过松打滑或者过紧无法压装的问题；其次是端面凸台的直径与突出高度，这是安装定位的核心基准，直接影响电机装配后的轴向位置精度；再者是主体直边与圆柱面的相对位置，这部分决定了电机装入安装腔后的周向定位效果，如果直边的位置建模偏差，会导致电机装入后出现倾斜，输出轴与后续传动机构的同轴度不达标，工作时出现额外的径向负载，缩短电机的使用寿命。另外还要注意，这类小型电机的壳体边角都做了微小的倒角处理，建模时不能忽略这些工艺结构，否则在做虚拟装配干涉检查时，会出现实际不存在的干涉报错，影响整体结构设计的判断。

　　在设备选型匹配时，工程师需要结合负载的实际扭矩需求、安装空间的尺寸限制来判断这类电机是否适用，这款电机10毫米的厚度意味着它可以装入非常薄的设备腔体内部，比如卡片式的电动装置、薄型的智能传动模块，20毫米的主体直径也不会占用过多的横向安装空间，25毫米的轴向长度对于很多小型设备而言也完全在可接受的范围内。不同于带减速箱的微型减速电机，这款电机的输出轴直接从本体伸出，适合搭配外部的减速齿轮组来实现不同的转速与扭矩输出，设计灵活性更高，工程师可以根据自己的传动比需求自行设计配套的减速机构，而不用被成品减速电机的固定减速比限制。在实际的结构设计中，针对这类电机的固定，通常只需要在直边对应的壳体位置设计一个压片，用一颗小螺丝就能将电机压紧在安装腔体内，配合端面凸台的定位，完全可以承受电机正反转时的扭矩反作用力，不需要设计复杂的包裹式固定结构，能进一步减少整体结构的零件数量，降低装配复杂度与生产成本。
