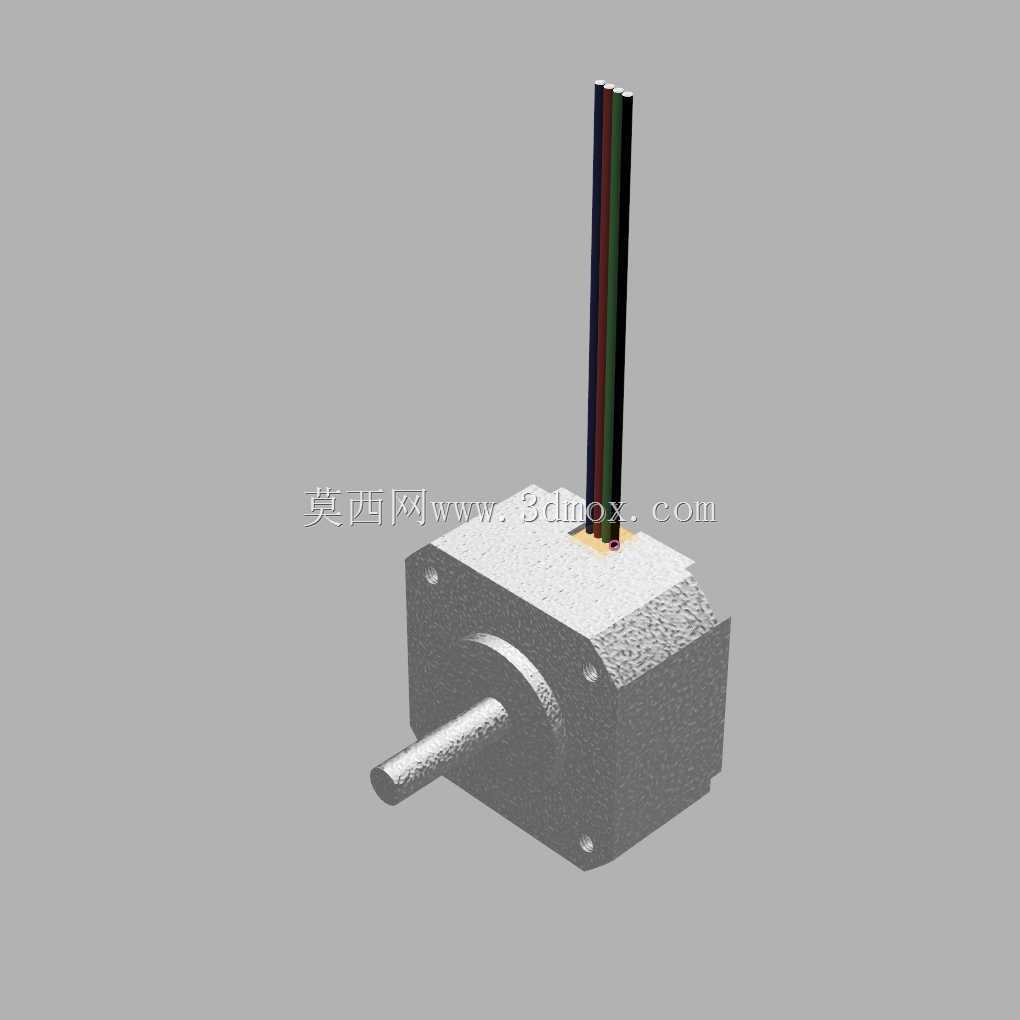

35BYG104小型步进电机结构设计

　　在桌面级小型自动化设备、消费级机电产品的结构选型环节，小规格步进电机一直是兼顾控制精度、成本控制与安装便利性的核心执行元件，这款35BYG104规格的步进电机，正是面向小负载、高精度点位控制场景开发的动力部件，常见于小型3D打印设备的送料与轴系驱动、桌面雕刻机的进给传动、小型自动化模组的点位移位、消费级智能设备的动作执行等场景，能够在开环控制条件下实现精准的步距角输出，无需额外加装反馈编码器即可满足多数轻载工况的定位需求，大幅降低整套设备的电控成本与结构复杂度。

　　从实际功能特性来看，该款步进电机采用两相混合式结构设计，额定输出扭矩适配35mm机座号的常规负载区间，能够在低速运行状态下保持足够的输出力矩，避免小负载传动场景下的丢步问题，出线端采用多芯排线直出设计，适配常规的两相步进驱动板接线逻辑，无需额外定制转接线缆即可完成快速接线装配，输出轴采用标准圆柱轴结构，可通过顶丝锁紧、联轴器连接等方式与同步轮、丝杠、齿轮等传动部件完成对接，轴伸长度与直径匹配小型传动部件的常规安装尺寸，无需额外做轴径改装即可适配多数通用传动配件。

　　在结构设计思路上，这款电机的机座采用方形一体式冲压壳体结构，四个边角位置预留标准安装孔位，孔位间距遵循35系列步进电机的通用安装规范，能够直接替换同规格的其他品牌同类型电机，无需对设备的安装板做二次打孔修改，壳体表面做哑光防锈处理，兼顾散热性能与工业场景下的耐锈蚀需求，电机端盖与壳体采用精密铆接工艺装配，保证内部定子与转子的同轴度公差控制在合理区间，降低运行过程中的径向跳动量，减少传动过程中的振动与噪音输出。电机尾部的出线位置做了防拉扯加固设计，避免设备装配或者运维过程中线缆被外力拉扯导致内部接线脱焊，提升长期使用的可靠性。

　　从安装边界与外形尺寸来看，该电机的方形机座边长为35mm，整体机身长度适配小安装空间的布局需求，能够塞进狭窄的设备内部腔体，不会占用过多的结构空间，输出轴的中心高度与机座安装面保持标准公差范围，保证安装后传动轴与配套传动部件的同轴度，避免偏心安装导致的轴承磨损加快、传动噪音增大等问题。安装孔采用通孔设计，可从电机前端或者后端穿入螺丝完成固定，适配不同结构的安装板布局需求，不管是正装在安装板正面还是倒装在安装板背面，都能完成可靠固定。电机整体重量控制在较轻的区间，不会给移动轴系带来过多的额外负载，对于需要随轴系同步移动的应用场景，比如3D打印机的X轴、Y轴驱动，能够有效降低移动负载的惯量，提升轴系的动态响应性能。

　　在实际工程应用中，这类小型步进电机的选型需要重点匹配安装空间、输出扭矩与步距精度三个核心参数，该款电机的参数设定刚好覆盖了多数桌面级轻载设备的需求区间，在做三维结构布局时，可以直接调用该模型完成安装干涉检查，提前验证安装孔位是否匹配、输出轴对接的传动部件是否存在干涉、线缆出线方向是否会与周边结构件产生摩擦，避免实际加工装配阶段才发现结构冲突问题，缩短设备开发的迭代周期。同时模型还原了电机的外部细节特征，包括壳体的安装凸台、输出轴的轴肩、出线端的排线形态，能够让结构工程师在装配设计阶段更精准地评估周边结构的预留空间，比如线缆的弯曲半径预留、电机周边散热空间的预留、维修拆卸时的扳手操作空间预留，这些细节往往是通用简化电机模型容易忽略的点，也是实际装配过程中最容易出现问题的环节。

　　不同于大功率工业级步进电机，这类小型步进电机的应用场景更偏向于消费级机电产品、桌面级小型加工设备、教学实验平台等对成本、体积、精度都有综合要求的场景，设计过程中不需要额外做复杂的散热结构，依靠自身金属壳体的自然散热即可满足长时间运行的温度控制需求，持续运行状态下的壳体温度控制在合理区间，不会因为过热导致周边的塑料结构件产生变形，也不会影响周边电子元器件的工作稳定性。电机的前后轴承采用微型滚珠轴承，能够承受一定的径向负载与少量轴向负载，适配同步带传动、丝杠传动等不同的传动方式，即使是皮带张紧带来的径向力，也能通过轴承可靠承载，不会出现轴系卡顿或者过早磨损的问题。
