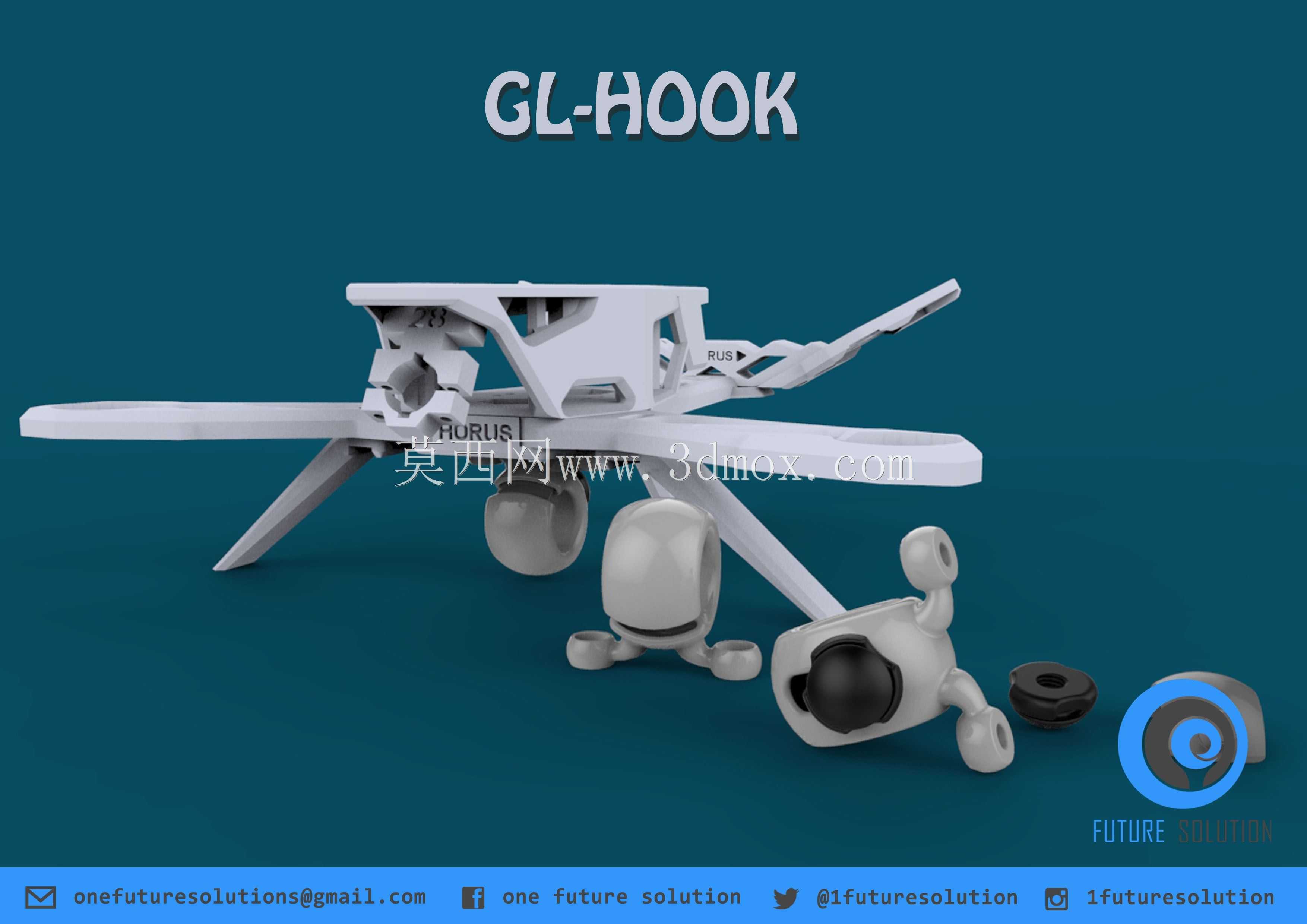

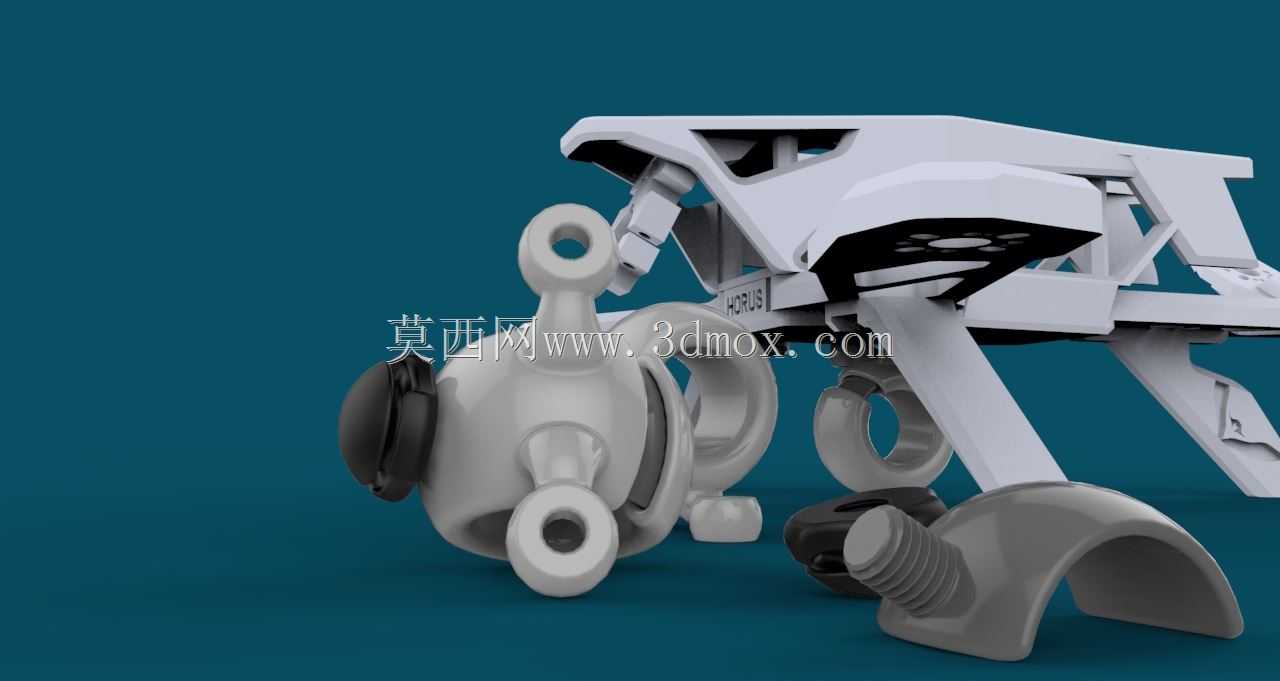

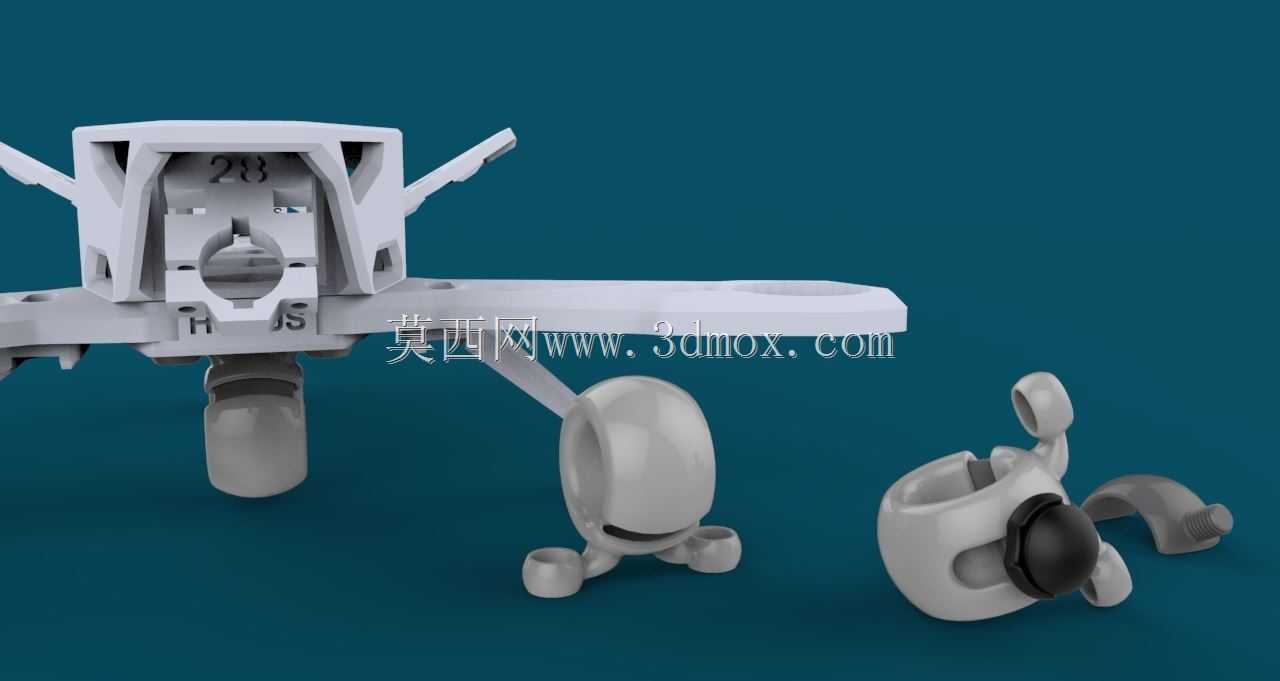

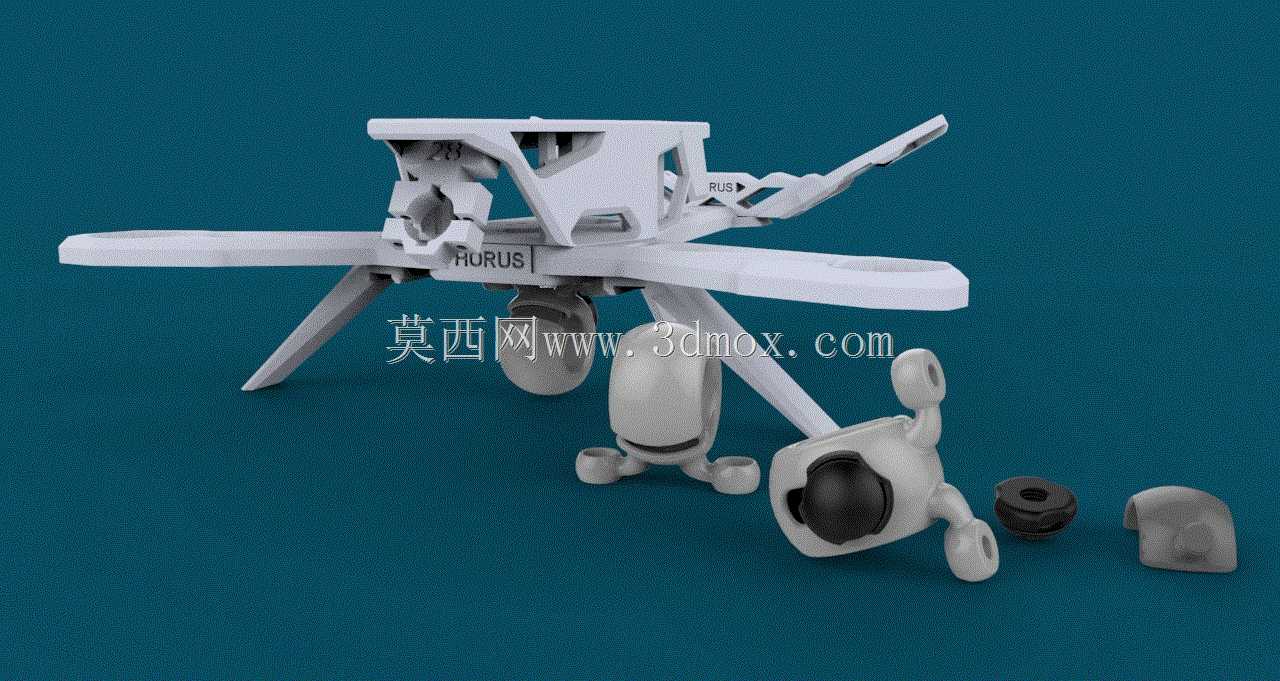

无人机挂载GL吊钩快拆结构设计

这款挂载吊钩主要面向小型多旋翼无人机的低空配送、户外作业场景设计，可适配轴距在250mm至350mm区间的消费级、轻行业级无人机，解决小型无人机执行轻量载荷投送时的挂载固定与快速脱钩需求，日常可用于携带塑料袋封装的小件物资、应急救援小包、户外作业采样容器等重量不超过500g的载荷，无需额外改装无人机机身原有结构，即可实现快速加装使用。

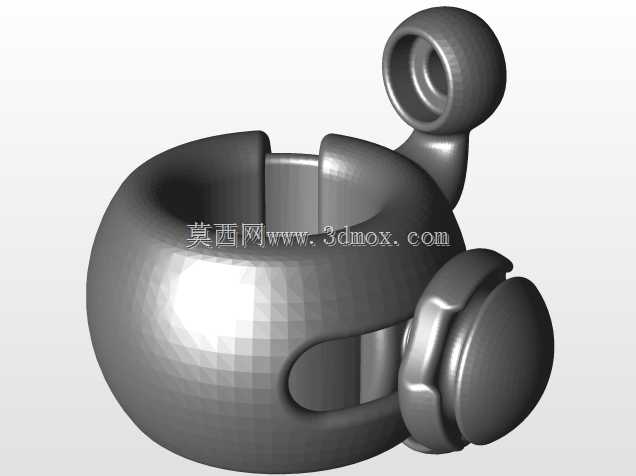

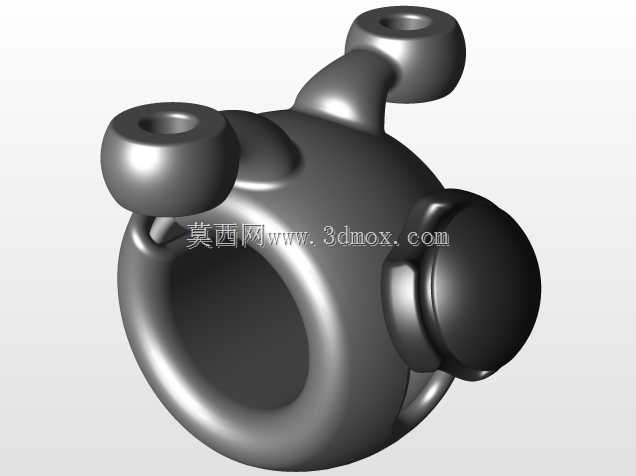

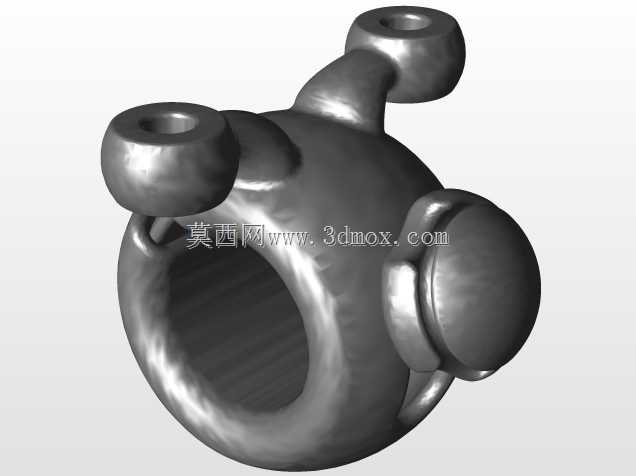

在功能特性上，该吊钩采用卡扣式快锁设计，挂载时仅需将载荷提手卡入钩体槽位，配套的按扣件会自动回弹锁止，避免飞行过程中气流扰动、机身姿态变化导致的载荷脱落；脱钩时可通过无人机自身的小幅前倾机动触发锁扣解锁，也可搭配微型舵机实现电控释放，无需复杂的机械传动结构，整体动作可靠性高，不会出现卡滞、误脱的问题。所有结构件均采用ABS塑料作为主体材质，兼顾结构强度与轻量化要求，整套吊钩组件总重量控制在15g以内，不会给无人机带来过多的负载冗余，影响续航表现。

设计思路上，团队充分考虑了小型无人机的安装边界，钩体主体采用一体化悬臂结构，安装面预留了与无人机起落架、机身底部挂载孔位匹配的固定位，可通过扎带、微型螺丝直接固定在机身底部，安装后整体突出机身底部的高度不超过30mm，不会遮挡无人机下视传感器、摄像头的视野，也不会干扰无人机起降时的姿态稳定。配套的紧固件作为独立拆分零件设计，可单独打印更换，若出现锁扣磨损、结构断裂的情况，无需更换整个吊钩组件，仅需替换对应损坏零件即可，大幅降低使用维护成本。锁扣的回弹结构采用自身塑料形变实现弹性复位，无需额外加装弹簧等金属配件，进一步简化了装配流程，所有零件均可直接通过FDM3D打印制作，打印完成后仅需简单去除支撑即可组装使用，无需二次打磨、粘接等复杂后处理工序。

在外形尺寸设计上，钩体开口宽度设置为20mm，可适配绝大多数塑料袋提手、细绳、小型挂环的挂载需求，钩体边缘全部做了R2以上的圆角处理，避免尖锐棱角划伤载荷包装袋、或者勾扯到飞行途中遇到的树枝、线缆等障碍物。锁扣的触发力度经过反复调校，既可以保证飞行过程中在常规机动加速度下不会意外解锁，又能在需要投送时通过预设的机动动作顺利完成脱钩，兼顾了挂载可靠性与释放便捷性，能够满足户外短途轻量配送、应急小物资投送、户外采样作业等多种场景的使用需求。
