无人机三轴SC防抖云台挂载结构

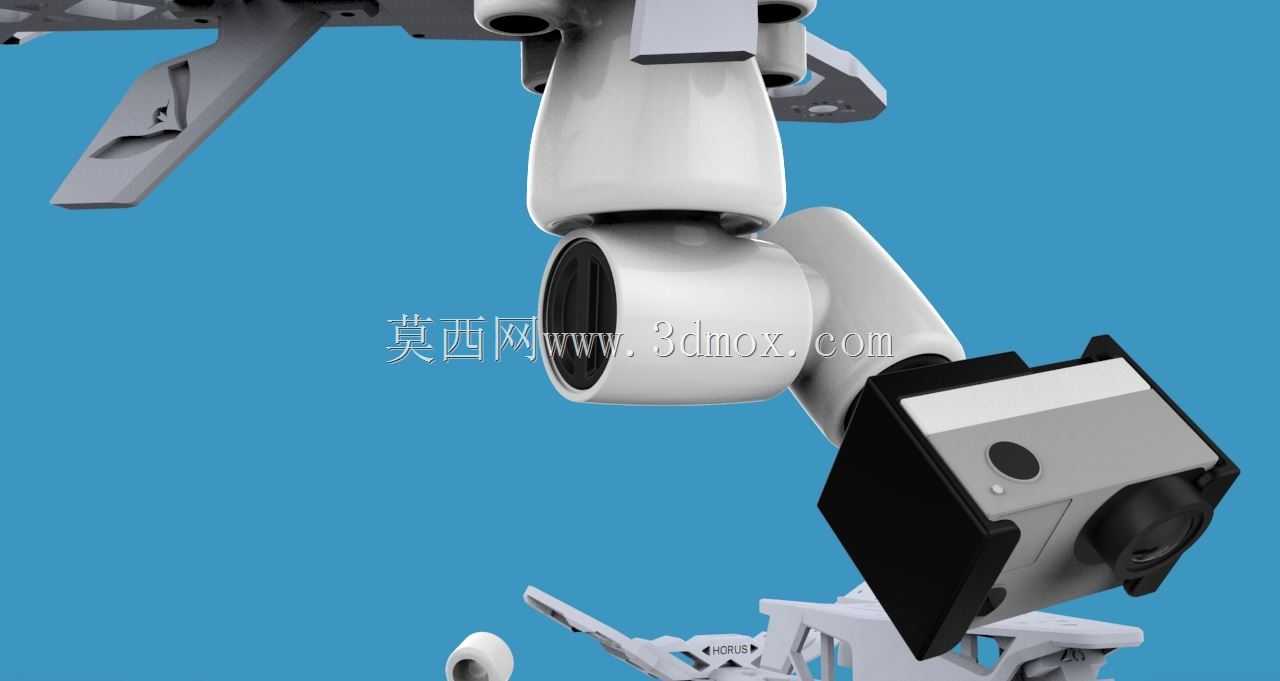

该结构为适配小型航拍无人机设计的三轴SC万向节挂载组件，核心应用于消费级航拍无人机、小型巡检无人机的机载相机稳定场景，能够在无人机完成飞行动作、遭遇气流扰动、执行转向俯仰操作时，始终保持挂载相机的拍摄姿态稳定，抵消飞行过程中产生的多维度抖动，避免拍摄画面出现倾斜、模糊、果冻效应等问题，保障航拍成像的清晰度与画面流畅度，可适配运动相机、小型轻量化航拍模组等常见机载拍摄设备。

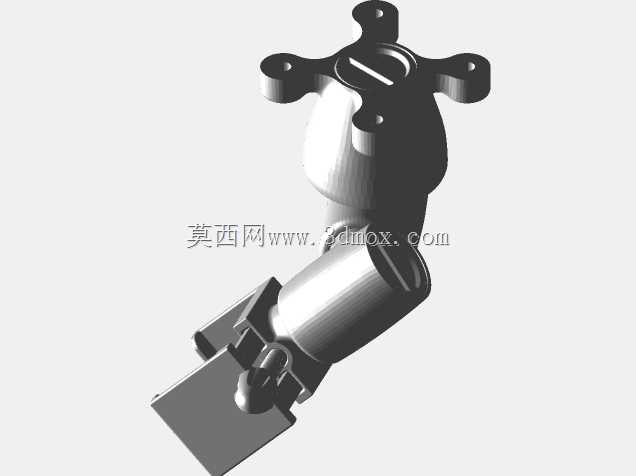

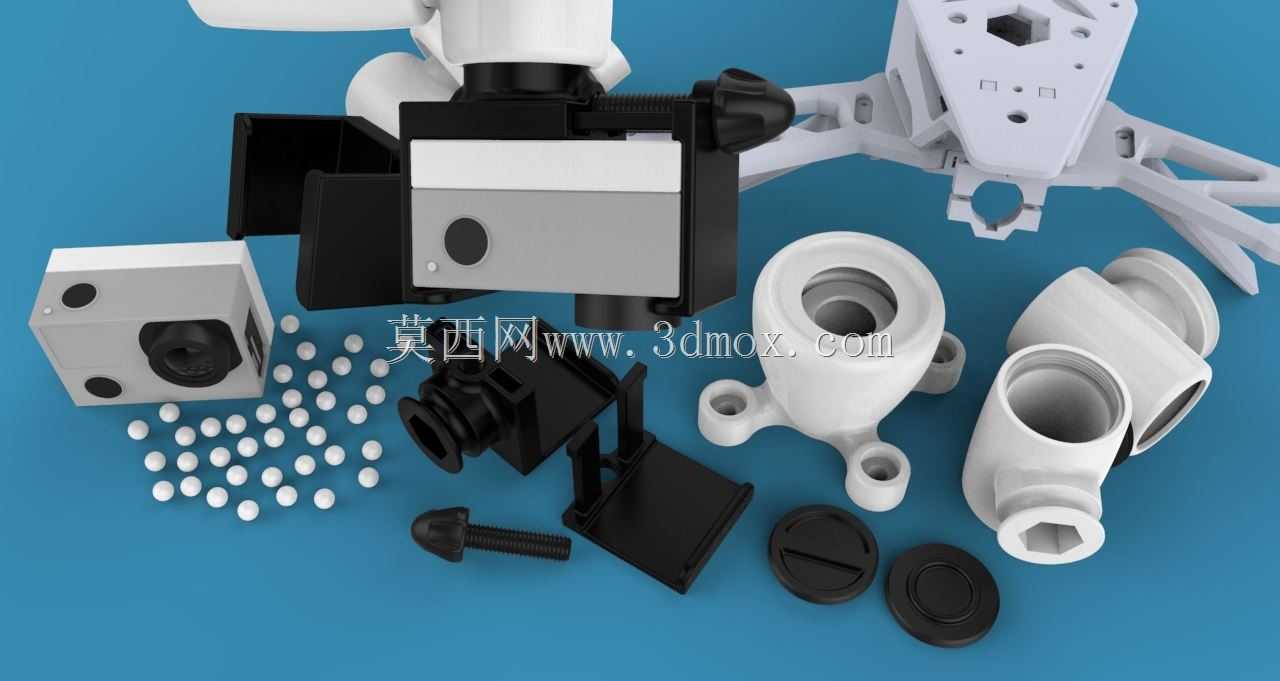

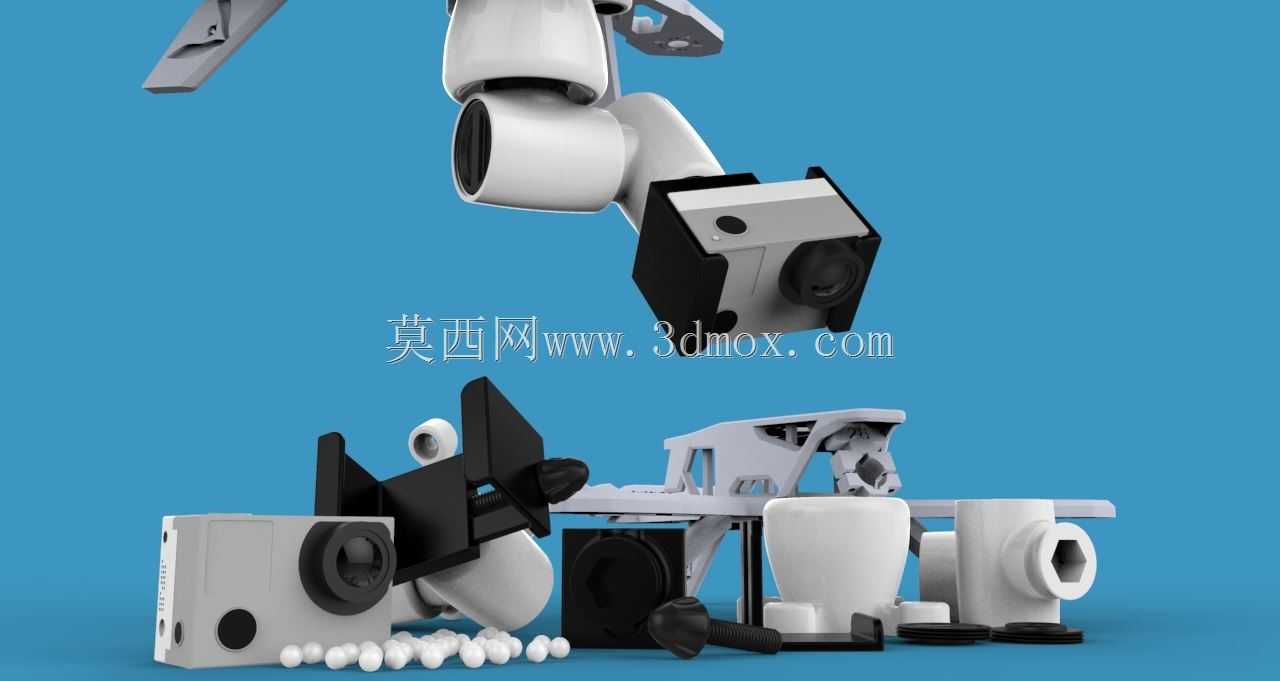

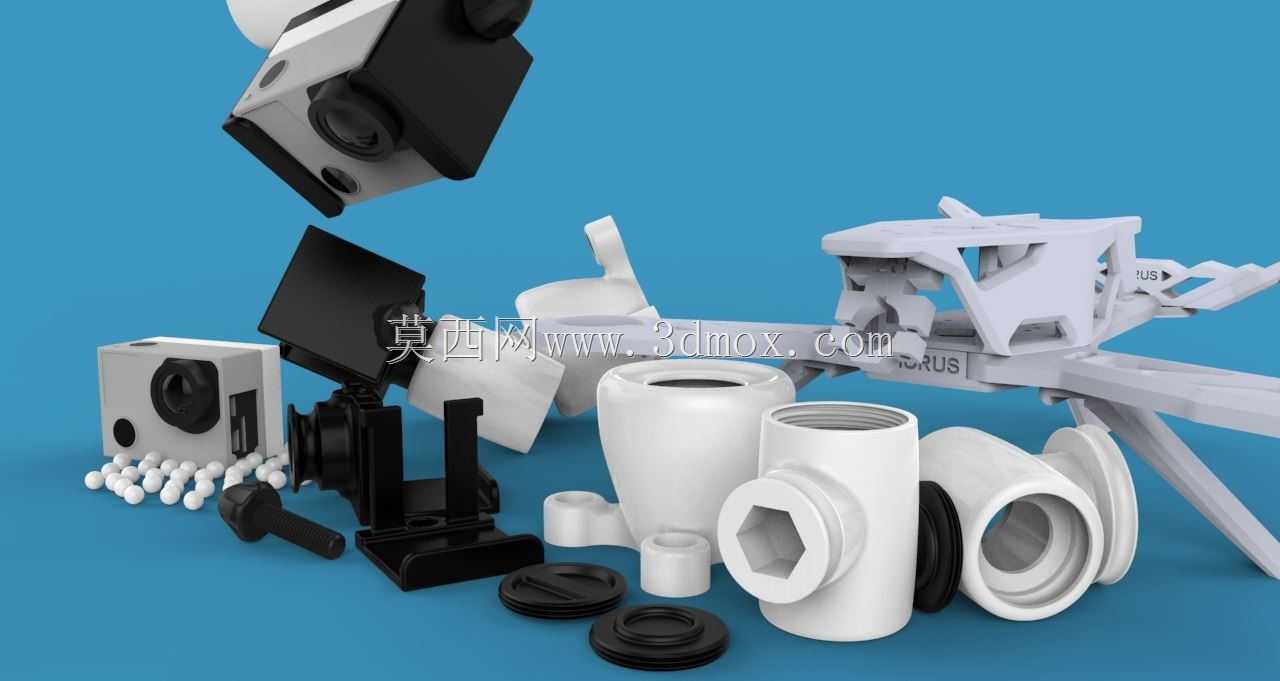

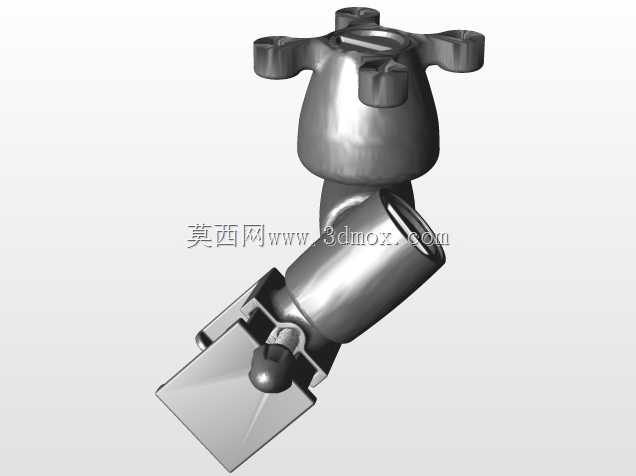

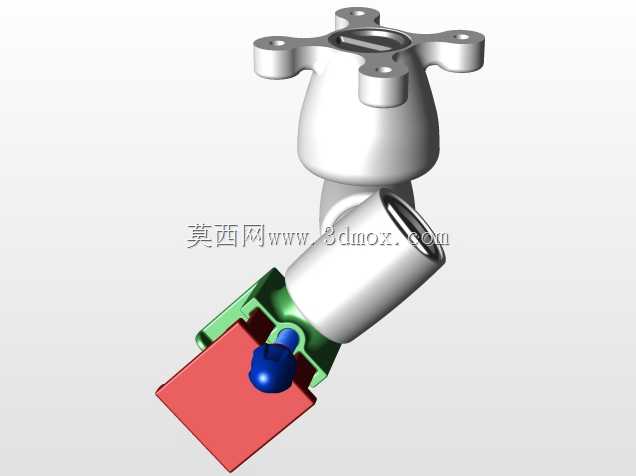

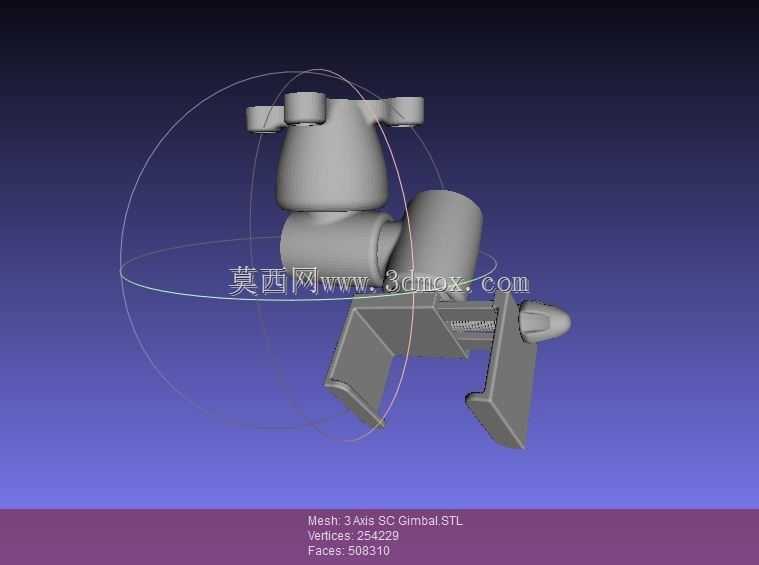

整套结构采用分体模块化设计思路，核心转动关节采用十字轴万向传动逻辑，三个转动轴分别对应航向、俯仰、横滚三个维度的姿态调整，每个转动副预留了标准的舵机安装空间，可直接适配微型数字舵机完成主动姿态修正，无需额外定制转接构件。结构主体采用一体化拆分设计，将原本复杂的多组件组装结构拆分为可直接通过增材制造工艺加工的单体零件，省去了传统金属万向节所需的多工序铣削、轴系装配、紧固件锁附等复杂流程，零件之间通过预设的卡扣与轴孔配合即可完成组装，装配门槛极低，使用者无需专业工装即可快速完成整套云台的拼接调试。

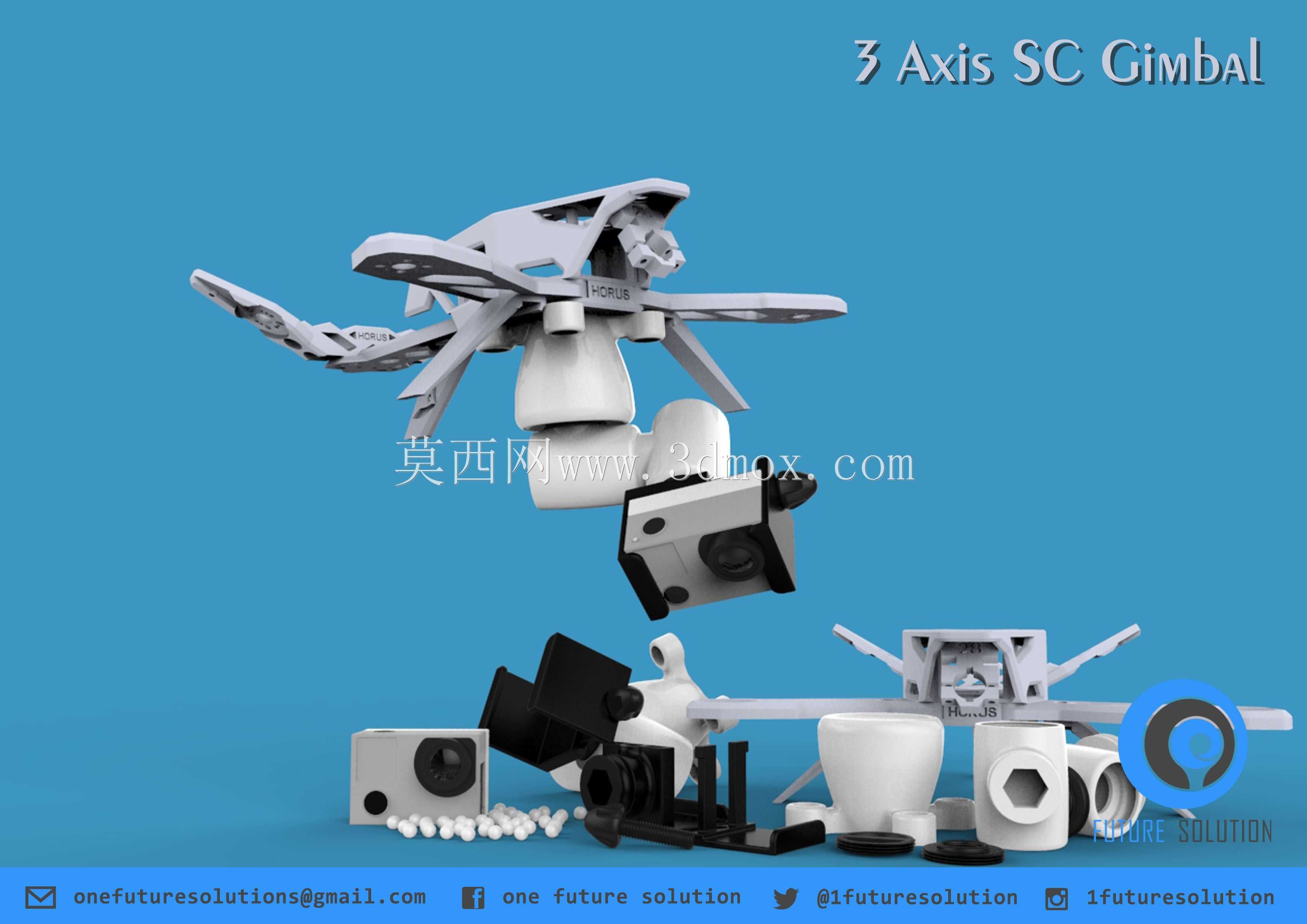

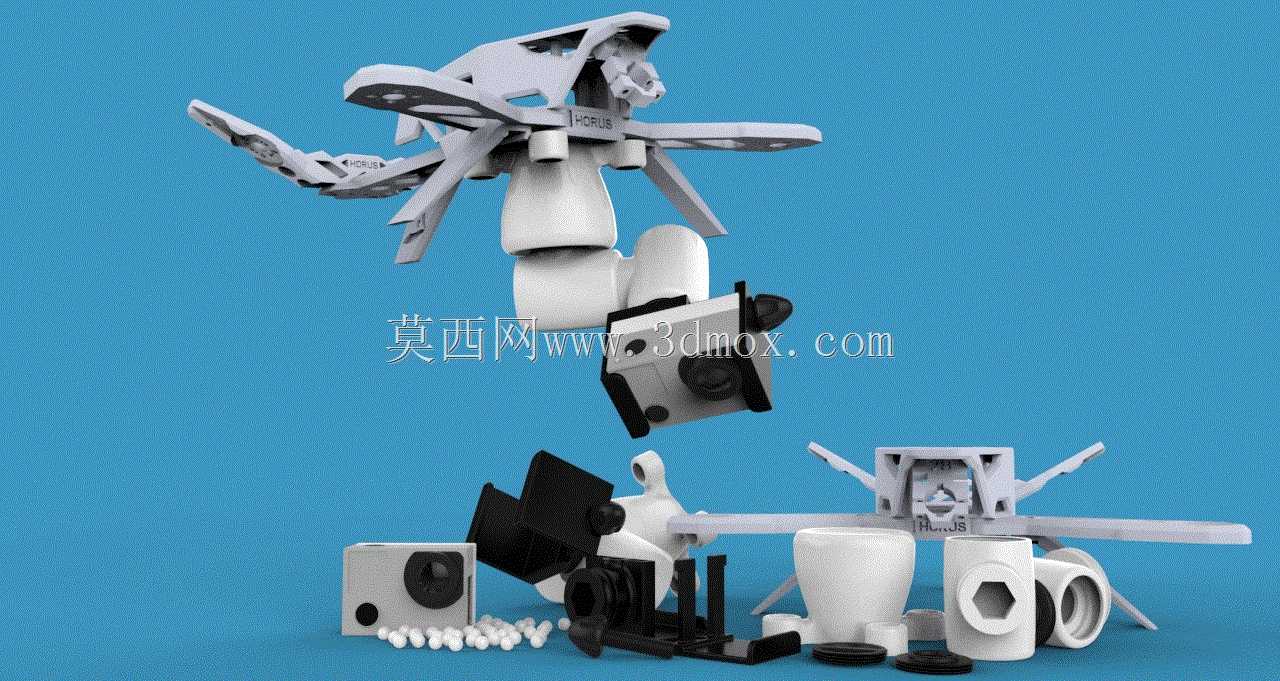

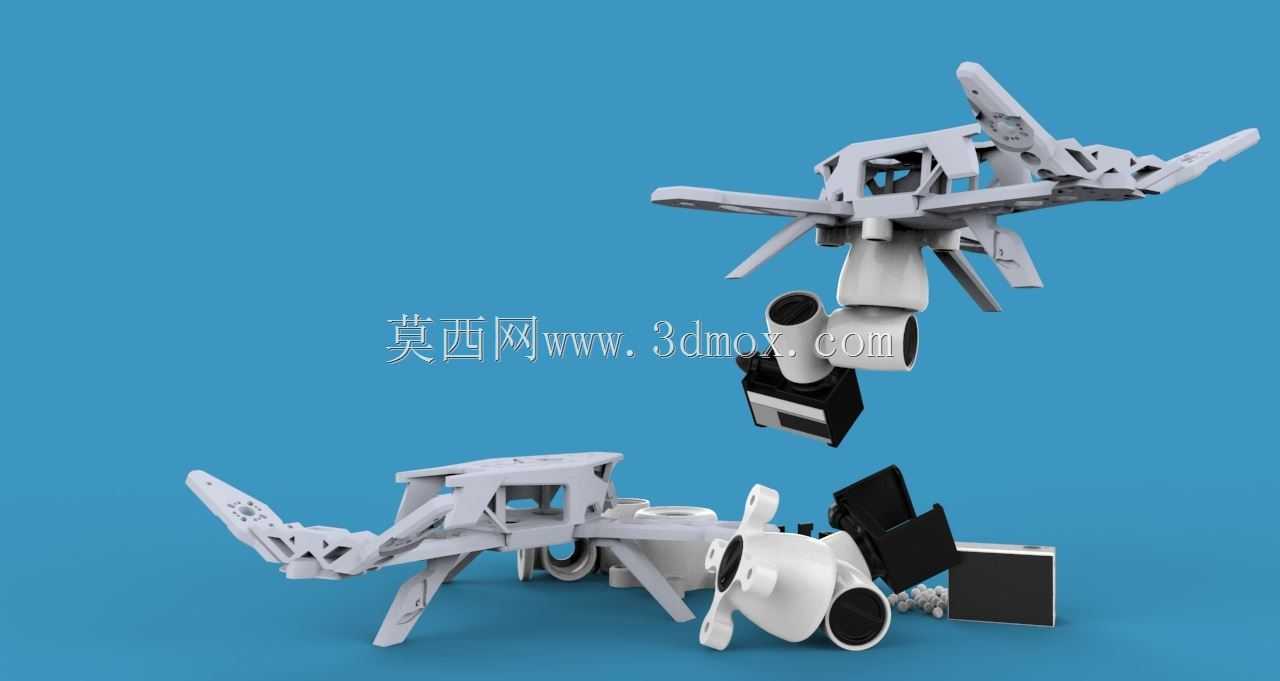

在安装边界设计上，整套云台的上部预留了与无人机机身起落架、机身底部挂载点适配的标准安装孔位，可直接固定在多数轴距250至450毫米的小型多旋翼无人机底部，不会与无人机的螺旋桨气流、起落架收放结构产生干涉；下部的相机挂载位预留了通用的运动相机安装卡槽，可直接卡装主流规格的运动相机，也可通过转接片适配不同尺寸的小型拍摄模组，挂载位周边预留了图传线、供电线的走线槽，避免线材在云台转动过程中出现缠绕、拉扯的问题。

结构的转动关节处预留了合适的阻尼间隙，既能够保证舵机驱动时的转动顺畅度，也能避免间隙过大导致的姿态晃动，所有受力部位均做了加厚加强处理，在保证整体轻量化的前提下，能够承受飞行过程中的加速度冲击，不会在无人机做急停、转向动作时出现结构形变。整套结构的零件外形均做了圆角过渡处理，没有尖锐凸起，既能够降低飞行过程中的风阻，也能避免组装、使用过程中划伤操作人员或线材。
