轻量化镂空结构无人机吊运吊钩

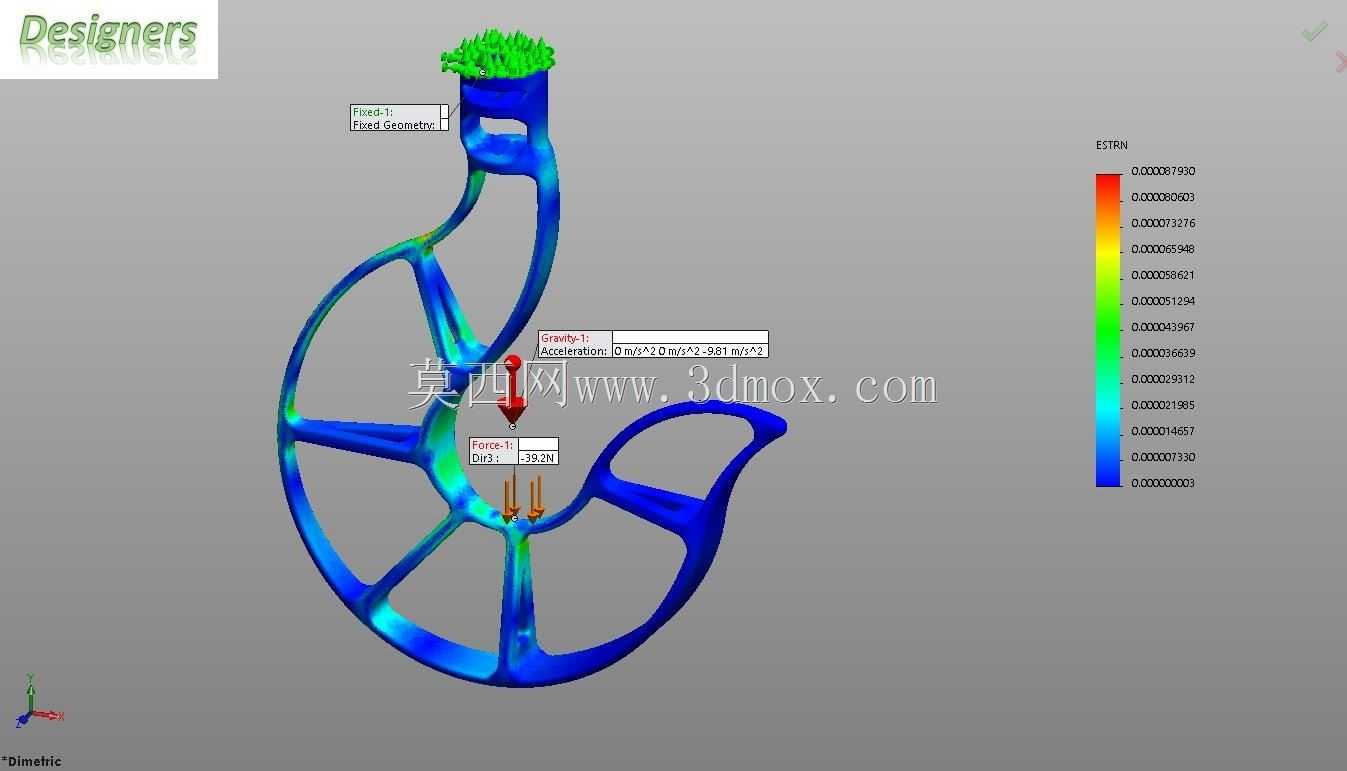

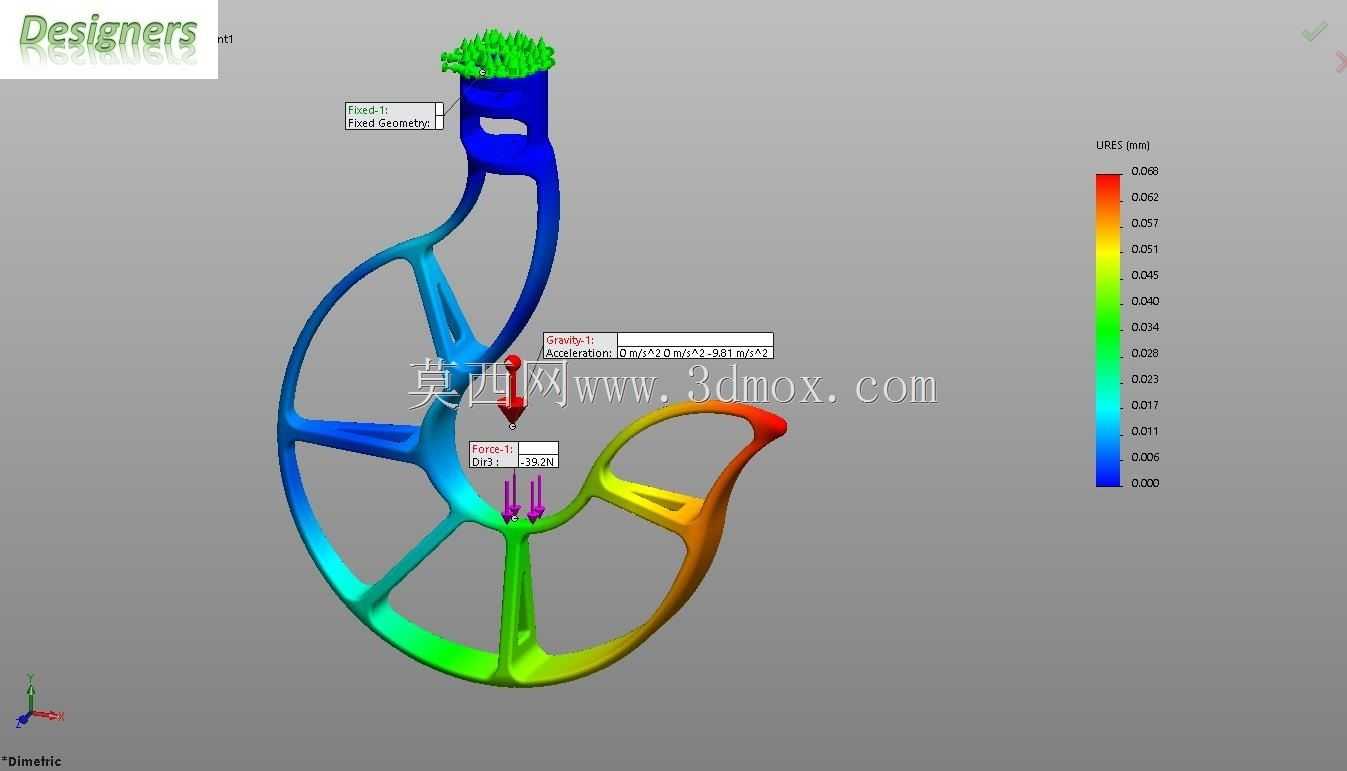

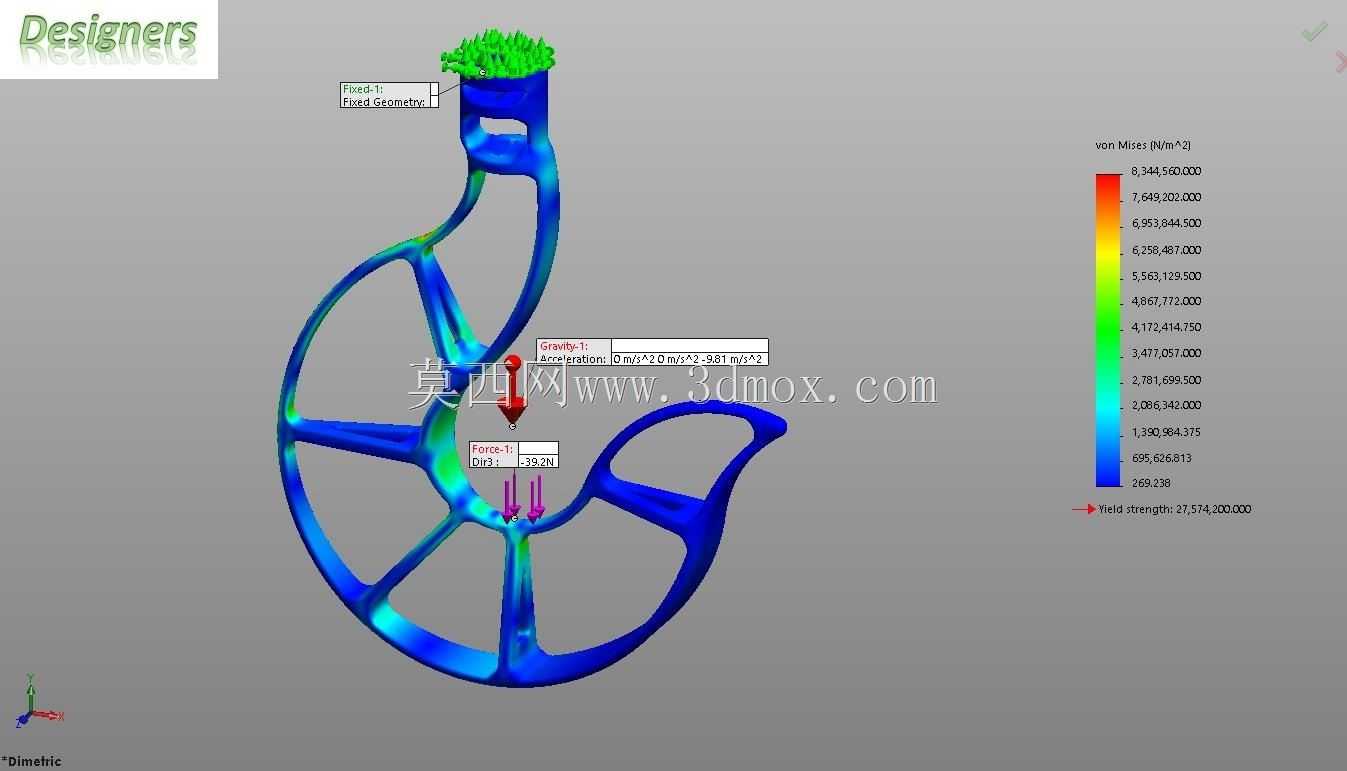

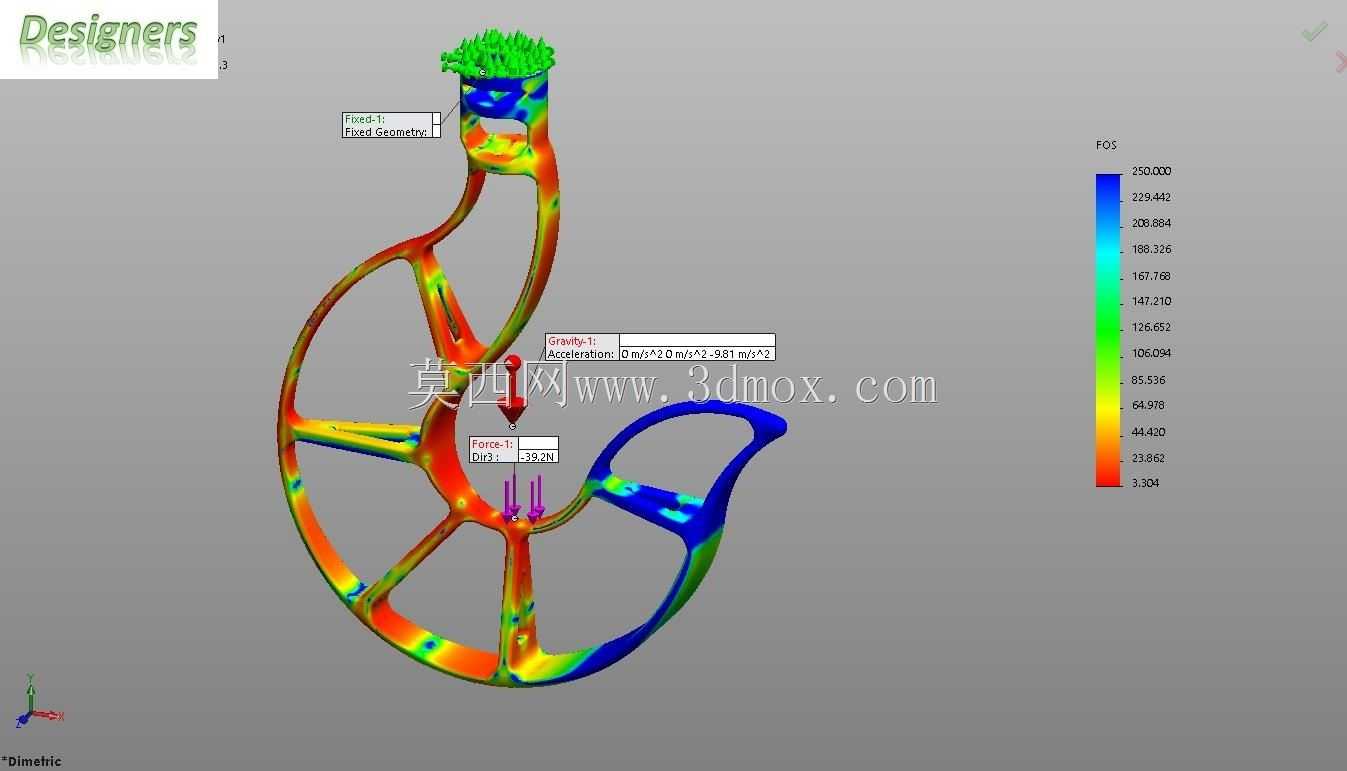

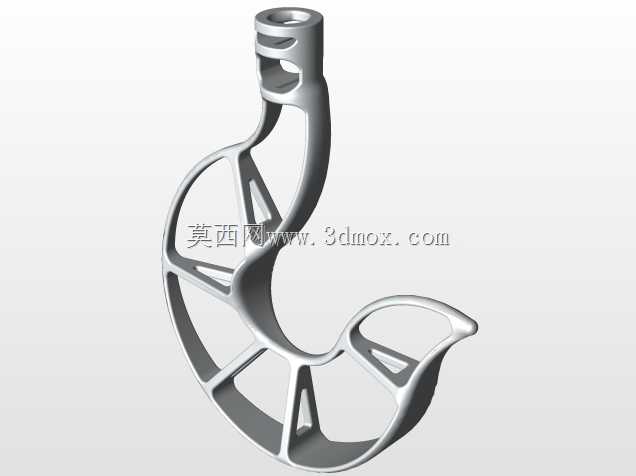

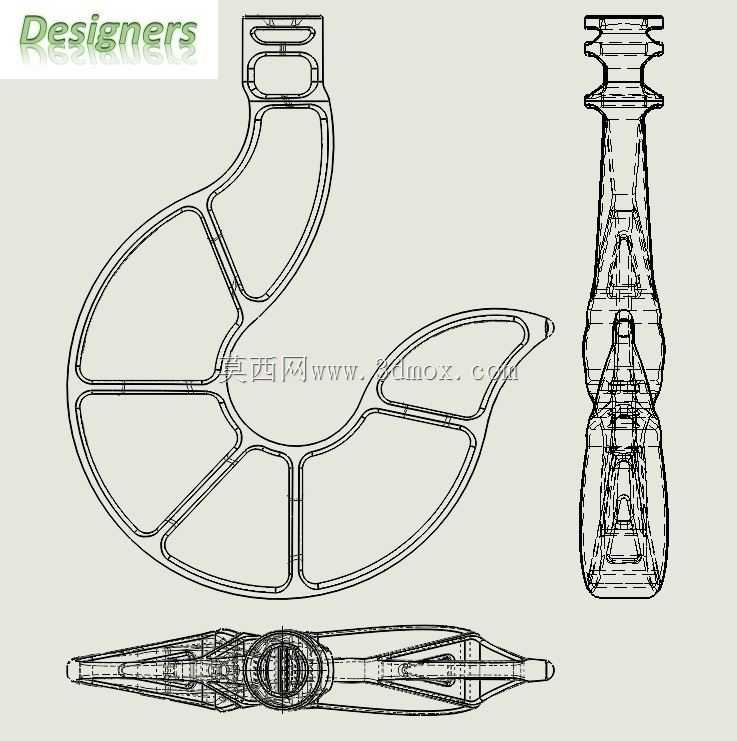

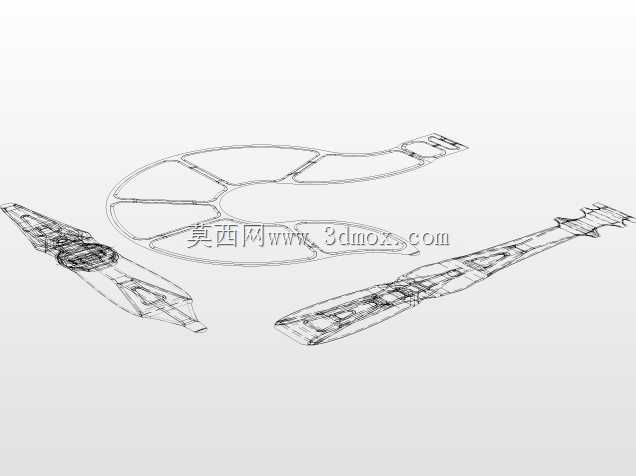

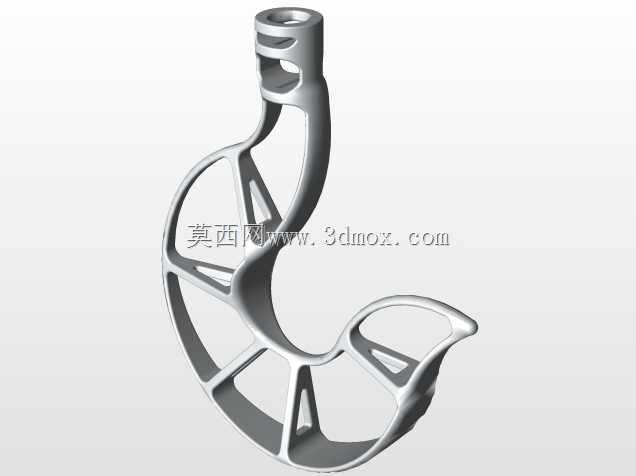

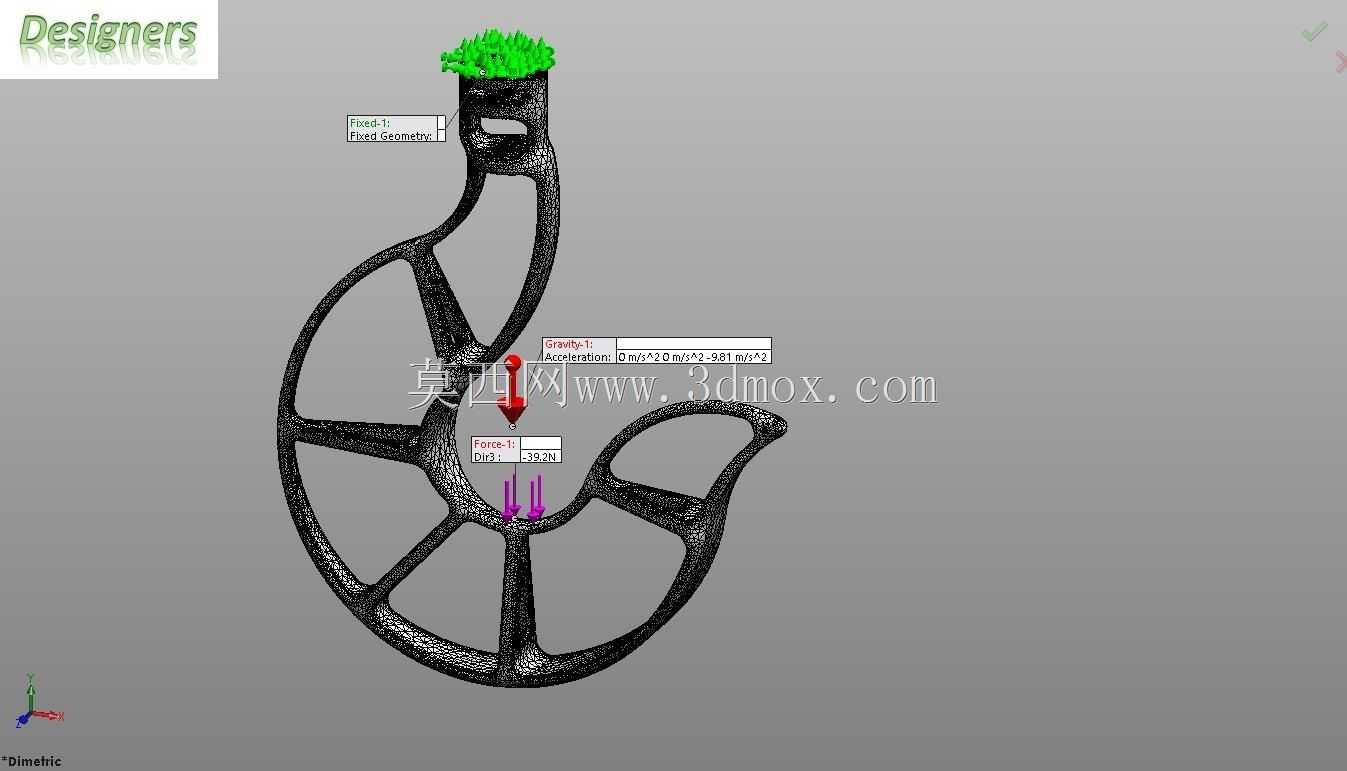

这款吊钩主要面向低空电动飞行平台的吊运作业场景设计，可适配多旋翼、垂直起降固定翼等具备外挂载荷能力的无人机机型，覆盖短途物资转运、应急物资投送、户外作业配套、医疗样本配送、小型包裹定点投放等多种实际作业场景，能够在不额外增加过多飞行负载的前提下，为无人机提供可靠的载荷挂载连接接口。在实际作业过程中，该吊钩作为无人机与吊运载荷之间的核心传力部件，既需要承担载荷的全部重量，也要适配飞行过程中产生的晃动、风阻扰动、瞬时加速度冲击等复杂受力情况，避免出现载荷脱落、结构断裂等风险。产品采用了镂空辐条式的结构设计，整体造型为流畅的C形钩体，钩身通过多道径向加强筋分隔出镂空区域，在保证整体结构强度的前提下最大化去除了非受力区域的多余材料，有效降低了吊钩自身重量，减少飞行平台的无效载荷消耗，提升无人机的有效载荷占比与续航表现。钩体顶端设置有一体化的安装连接座，带有标准的铰接安装孔位，可直接与无人机下方的挂载吊耳、快拆释放机构配合安装，安装边界适配主流工业级无人机的外挂接口尺寸，无需额外定制转接件即可完成装配；钩尖位置做了内收导向与防脱造型处理，挂入吊绳、挂环后能够在无额外锁扣的情况下降低作业过程中绳索滑脱的概率，同时也可根据使用需求在钩尖位置加装螺纹孔，配套防脱挡杆、锁止结构，进一步提升高风险吊运场景下的挂载可靠性。设计过程中针对铝质加工工艺做了结构优化，钩身的加强筋走向完全匹配承重时的应力传递路径，让载荷能够从钩尖位置顺着加强筋顺畅传递到顶端安装座，避免局部应力集中导致的结构失效，在额定承重范围内可承受飞行过程中的瞬时冲击载荷，兼顾了轻量化与结构强度的双重需求，既满足电动飞行平台对配件重量的严苛要求，也能保障日常吊运作业的使用安全。
