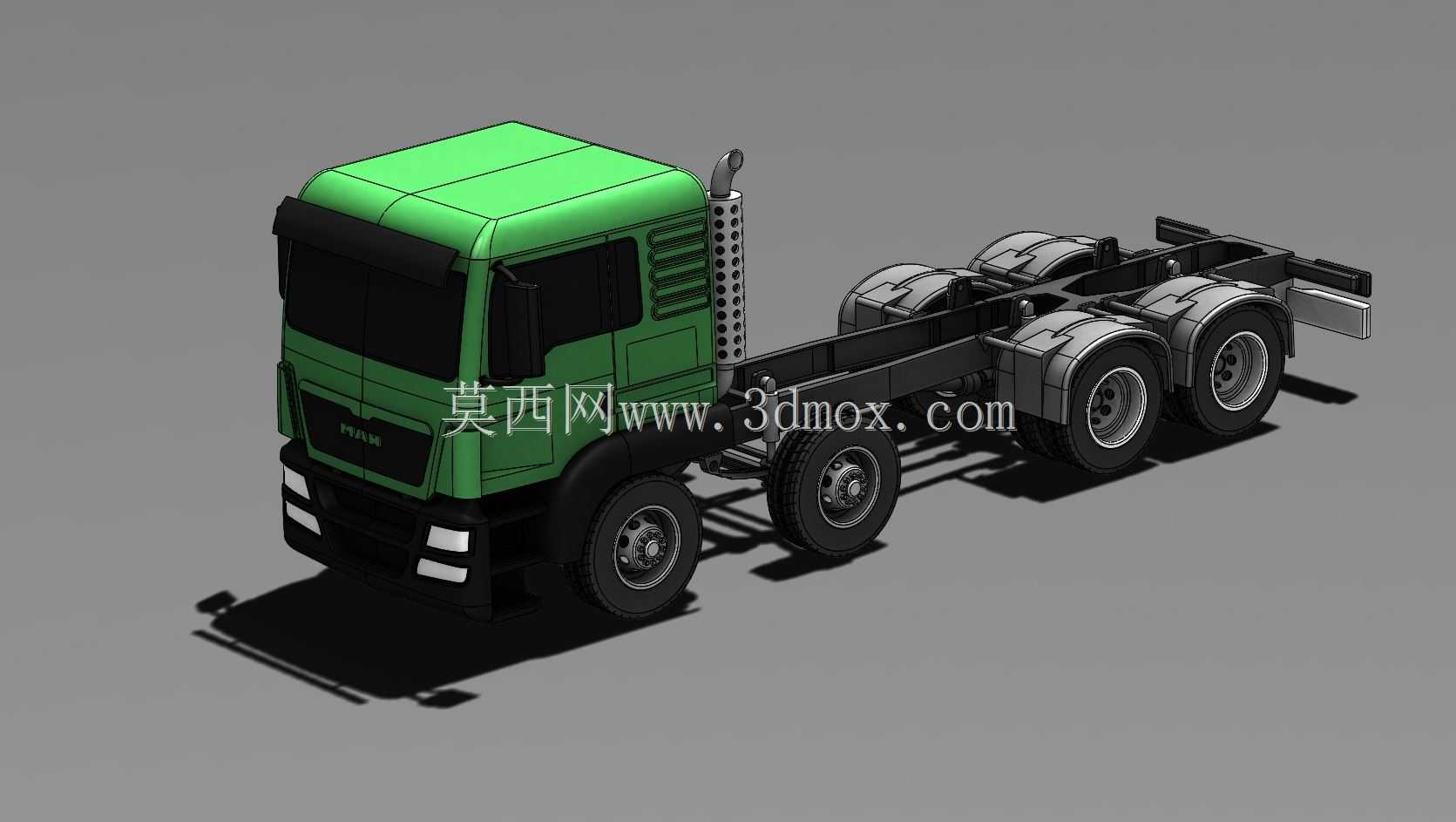

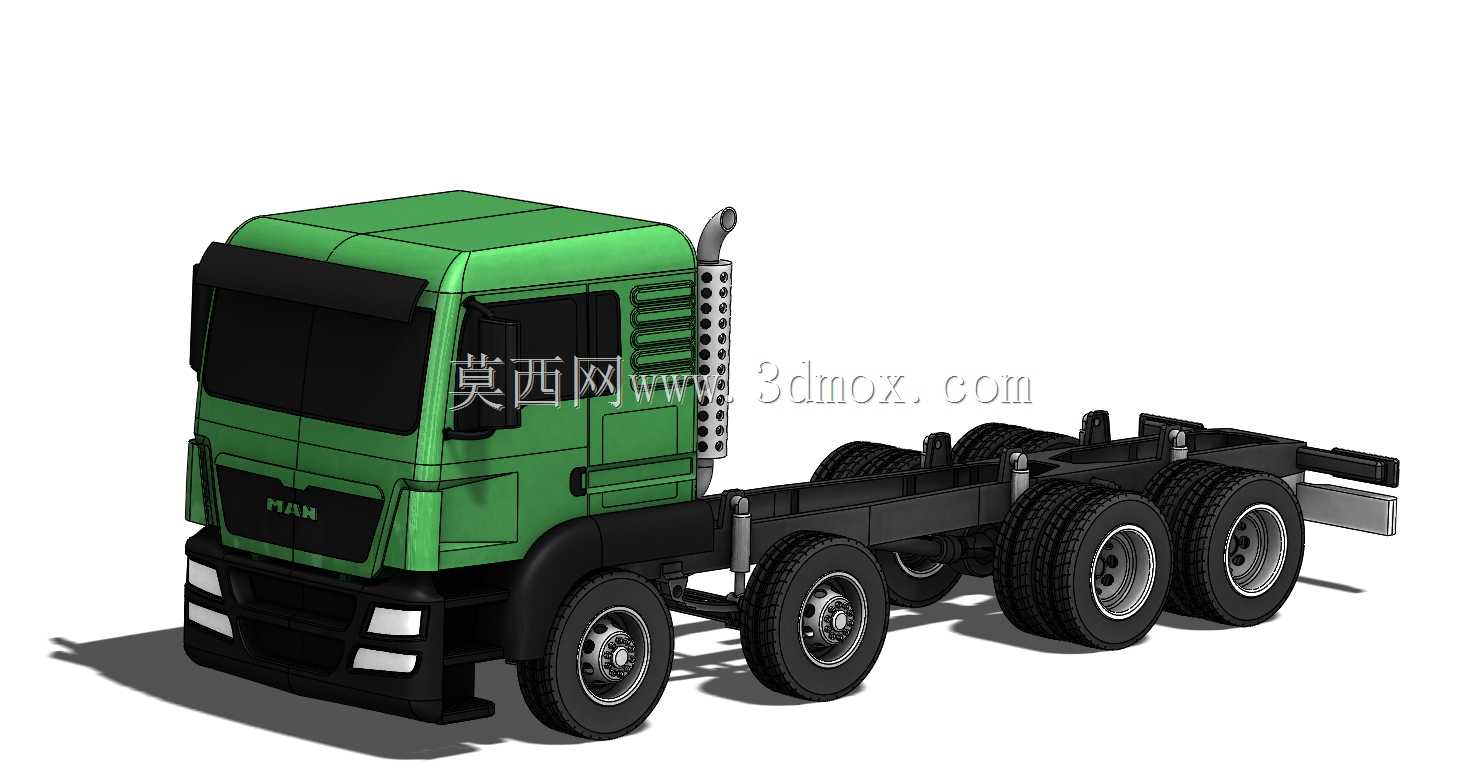

曼恩TGS8x4重型卡车底盘结构设计

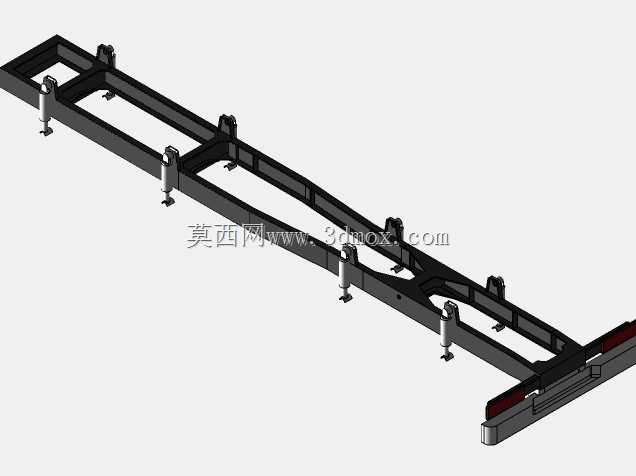

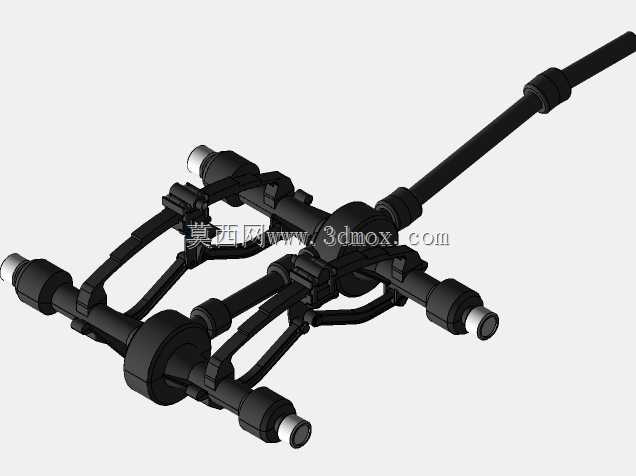

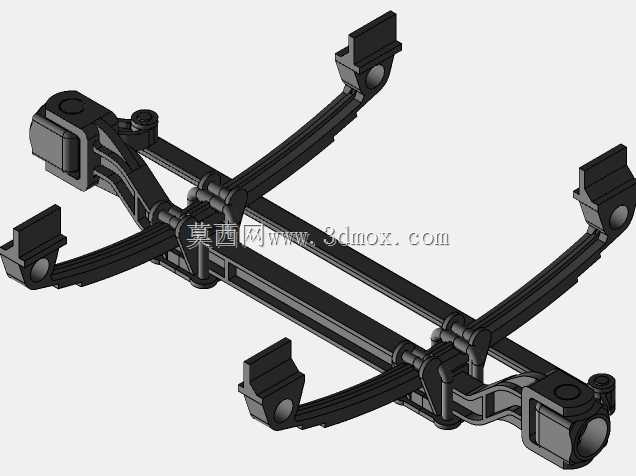

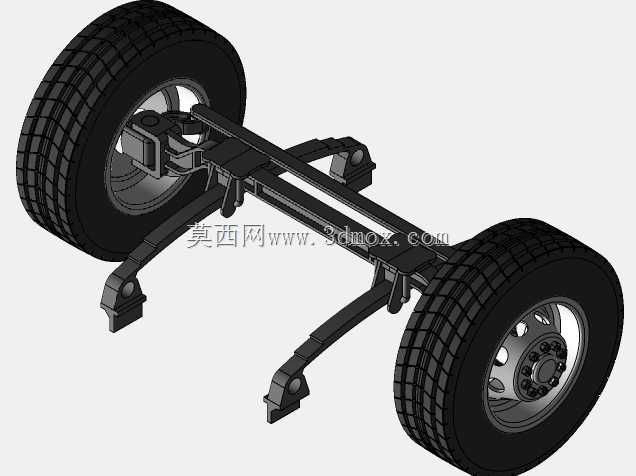

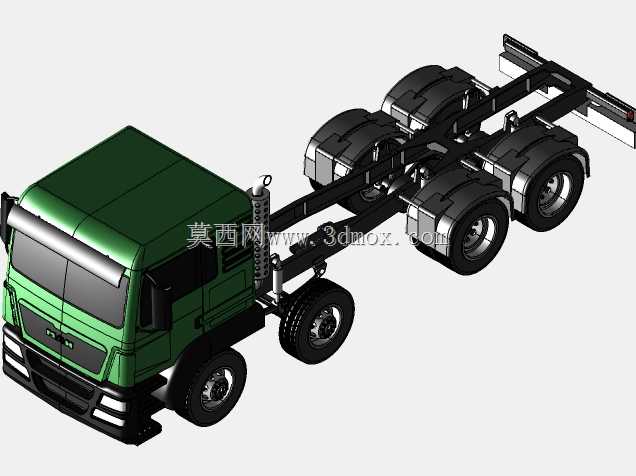

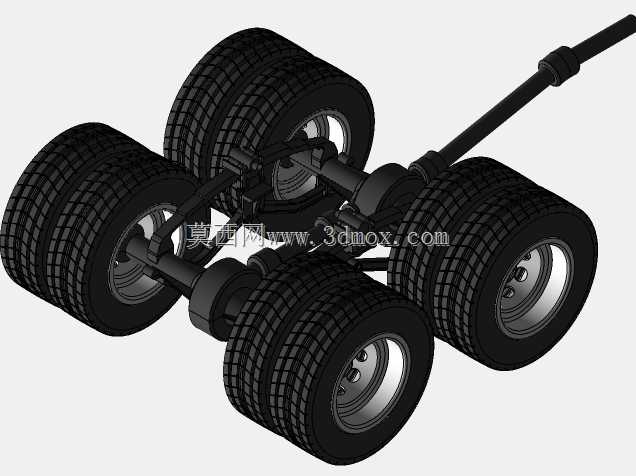

本次设计的曼恩TGS 8x4重型卡车底盘，主要面向长途干线物流运输、工程基建物料转运、重型设备转场等重载作业场景，能够适配公路货运、工地短驳、特种作业改装等多元使用需求，作为重型商用车的核心承载基体，承担着动力输出、载荷承载、行驶操控的核心功能，是重型载货车辆的核心结构部分。该底盘采用8x4的驱动布局形式，四轴设计中前两轴为转向轴，后两轴为驱动轴，既能够保证重载状态下的转向灵活性，减小转弯半径适配复杂路况的通行需求，又能够通过双驱动轴的动力分配，提升满载状态下的驱动力输出，避免重载起步、爬坡时出现打滑、动力不足的问题，同时多轴的载荷分布设计，能够将满载时的整车重量均匀分配到各个车轴，降低单轴载荷对路面的压强，满足公路运输的轴荷限值要求，也能够适配非铺装路面的通行条件，减少轮胎、悬架的过载损耗。在功能特性设计上，该底盘预留了充足的上装改装空间，车架采用直通式高强度纵梁结构，纵梁上预留了标准化的安装孔位，能够直接适配栏板货箱、仓栅货箱、自卸上装、混凝土搅拌罐、随车吊等多种上装模块，无需对底盘主体结构进行大幅改动即可完成不同功能车型的改装，大幅提升了底盘的通用适配性。底盘的动力总成采用侧置布置方案，将排气系统、进气系统、燃油供给系统等附属部件整合在驾驶室后侧与车架侧面的空间内，既方便日常检修维护，又不会占用车架上方的上装安装空间，同时优化了管线的排布走向，避免管线与运动部件发生干涉，提升整车运行的可靠性。在设计思路上，整体围绕重载可靠性与改装通用性两大核心方向展开，悬架系统采用多片钢板弹簧搭配减震筒的结构，能够缓冲重载行驶时路面传递的颠簸冲击，保护车架与上装货物的安全；转向系统采用液压助力结构，降低多轴转向时的操作力度，提升驾驶操控的轻便性；制动系统采用鼓式制动搭配多回路气刹设计，保证重载状态下的制动距离与制动稳定性，避免长下坡制动过热导致的制动失效问题。在外形尺寸与安装边界设计上，该底盘严格遵循重型商用车的外廓尺寸限值要求，整车宽度控制在公路通行的标准限值内，轴距经过优化匹配，既保证了车架的有效承载长度，能够容纳大尺寸上装结构，又保证了整车的通过性，接近角、离去角的设计满足非铺装路面的通行需求，车架的安装平面保持水平，上装安装面的平面度公差控制在合理范围内，保证上装安装后不会出现应力集中的问题，各个车桥的安装位置经过精准校核，保证轮胎行驶时的定位参数准确，减少轮胎的异常磨损，延长整车的使用寿命。
