低成本仿生伺服手掌机械结构设计

这款伺服手掌是面向仿生假肢、轻型协作机器人末端执行场景开发的机械结构，核心定位是替代高成本的商用仿生手部件，适配教育科研、助残辅具、轻型分拣作业等对成本敏感的应用场景，在保证基础抓握功能的前提下，大幅压缩了结构复杂度与制造成本，适合小批量定制与开源项目二次开发。

在实际用途层面，该结构可作为桌面级轻型机械臂的末端执行器，完成形状规则的小型工件拾取、轻载物料转运等基础作业，也可经过适配后作为肌电假肢的机械本体，帮助上肢缺损用户实现日常物品的抓握动作，同时也能作为高校机器人工程、机械设计专业的教学实训案例，让学生直观理解欠驱动仿生手的传动逻辑与结构布局。

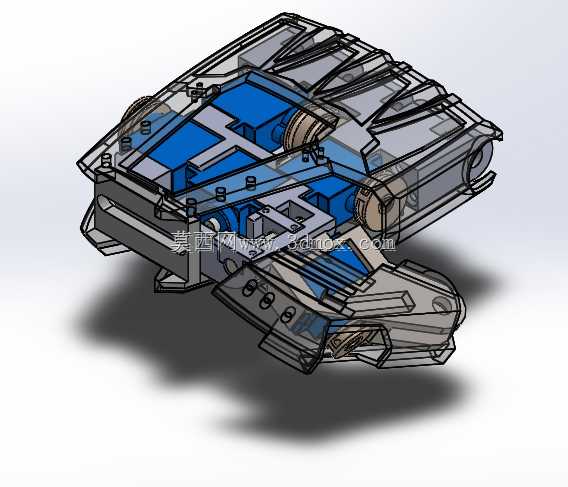

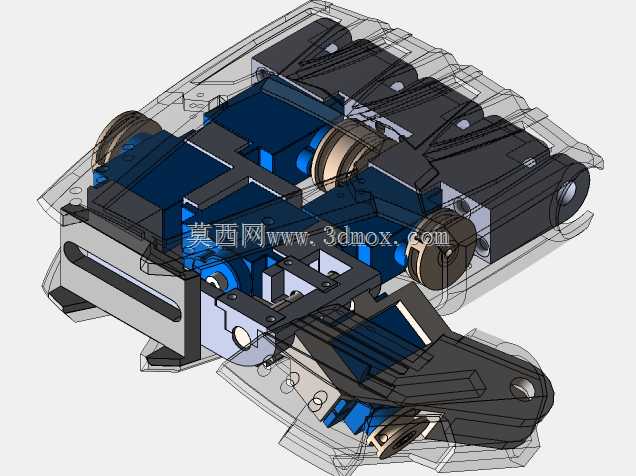

产品功能特性上，这款伺服手掌采用模块化布局设计，将驱动单元、传动连杆、指节骨架分层集成在手掌腔体内部，透明外罩可直观展示内部传动路径，方便调试与故障排查；结构采用欠驱动设计逻辑，单组驱动即可带动多根指节完成自适应包络动作，无需为每个指节单独配置驱动元件，在降低成本的同时减少了控制复杂度，能够适配不同外形的被抓取物体，指节接触面预留了柔性衬垫安装位，可加装硅胶垫提升抓取摩擦力，避免划伤工件表面。

设计思路上，团队优先考量了低成本加工与快速装配的需求，所有结构件均采用规则几何造型，无复杂曲面特征，可通过FDM3D打印、激光切割亚克力板等低成本工艺完成加工，无需高精度机加工工序；传动环节采用销轴铰接与连杆传动结合的方式，摒弃了高成本的齿轮组与精密减速器，铰接孔位预留了轴承安装槽，可根据使用需求加装铜套或微型轴承降低传动磨损，手掌基座预留了标准安装法兰接口，可直接适配市面主流的轻型机械臂腕部连接尺寸，无需额外设计转接件。

外形尺寸与安装边界方面，该手掌整体尺寸参照成年人手掌比例设计，整体宽度控制在85mm以内，手掌长度不超过110mm，厚度方向压缩至42mm，整体重量控制在300g以内，不会给搭载的机械臂带来过大的负载压力；腕部安装法兰采用直径40mm的圆形接口，均匀分布4个M3安装螺孔，孔位中心距30mm，适配绝大多数桌面级机械臂的末端安装标准，内部走线预留了直径8mm的穿线孔，可将驱动线缆从手掌内部引导至腕部接口，避免外露线缆干扰抓取动作，指节最大开合角度可达120度，单指最大抓持力不低于5N，可满足日常0.5kg以内物品的抓握需求。
