卧式曲柄滑块式空气动力发动机结构

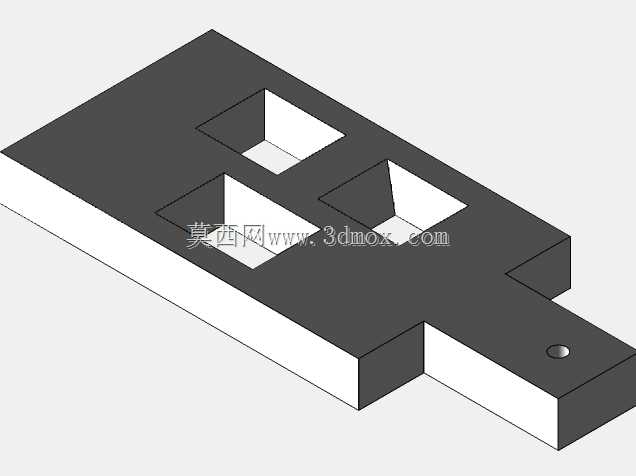

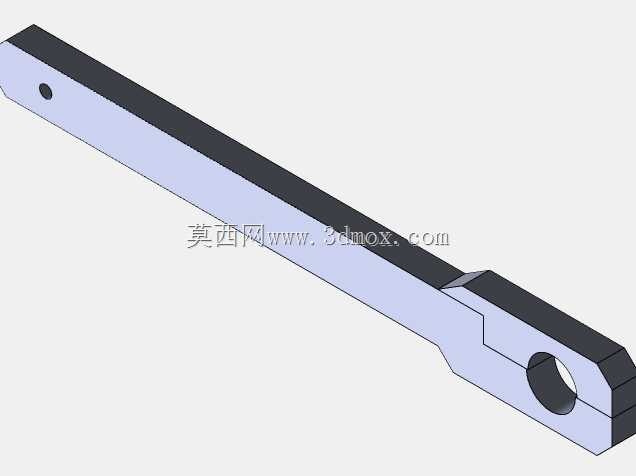

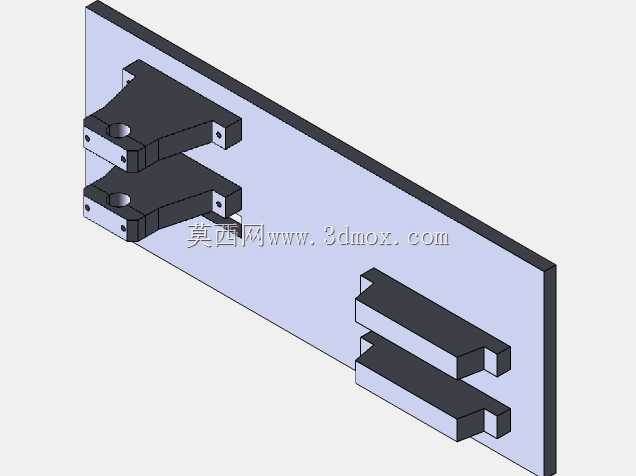

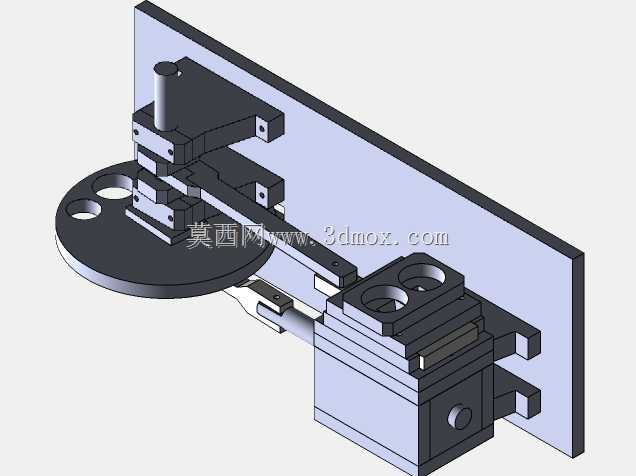

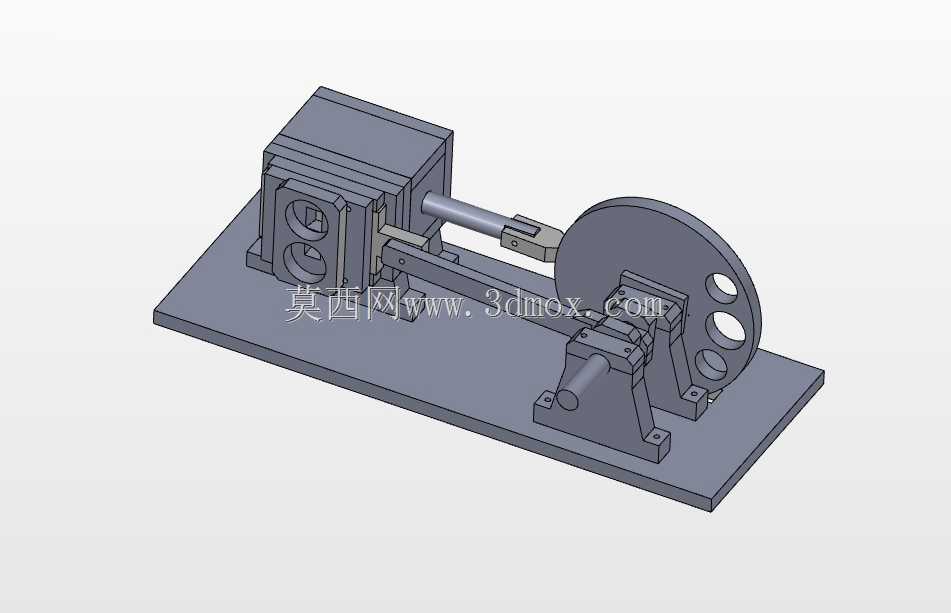

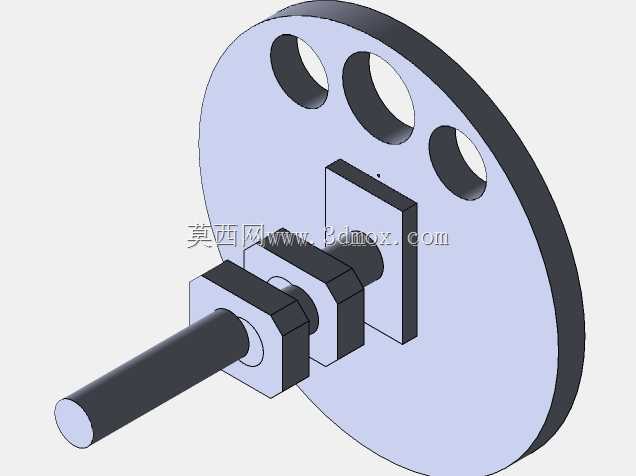

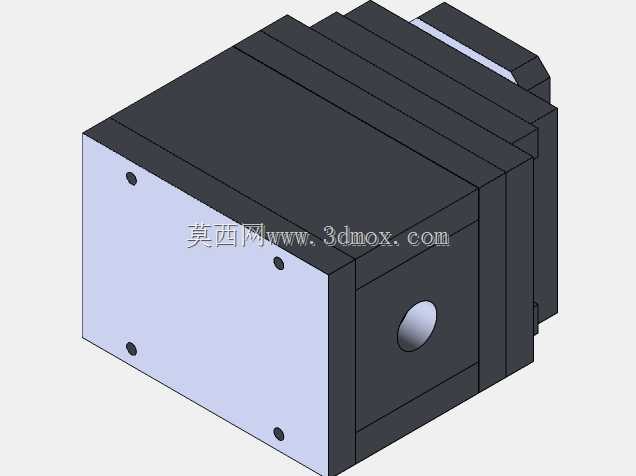

　　这套气动动力装置采用卧式对称布局，整体依托一块平整的安装底板完成所有部件的定位固定，底板上预留的安装孔位可直接适配标准型材机架或实验台架的装夹需求，安装边界规整，无需额外设计转接支架即可完成台架固定。核心做功单元采用方形缸体结构，缸体侧面开设的通腔既作为活塞运动的导向腔，也预留了气动介质的进出通道接口位置，活塞与活塞杆采用同轴刚性连接，活塞杆表面做了等径光轴设计，可配合直线轴承实现低摩擦往复运动，避免侧向力导致的密封件偏磨问题。传动端采用圆盘式曲柄结构，曲柄盘上开设的多个减重孔同时兼顾动平衡调校与轻量化需求，曲柄与连杆的连接点偏离盘体中心，可将活塞的直线往复运动转化为曲柄盘的连续回转运动，连杆两端均采用铰接结构，

　　铰接处预留了轴销与轴承的安装位，可有效降低传动过程中的卡滞风险。支撑单元采用分体式轴承座设计，两个轴承座分别对曲柄轴的两端进行径向支撑，轴承座与底板通过螺栓刚性连接，支撑跨距经过匹配设计，可抵消曲柄回转过程中产生的径向倾覆力矩，避免轴系出现挠曲变形。整套机构的做功逻辑依托压缩空气作为动力介质，当压缩空气进入缸体腔室后推动活塞做直线往复运动，通过连杆带动曲柄盘持续回转，即可从曲柄轴端输出旋转扭矩，可作为教学实验台的动力演示单元，也可适配小型气动设备的动力输出需求。设计过程中优先考虑了传动链路的同轴度控制，缸体中心轴线、活塞杆轴线、曲柄铰接点的运动平面均处于同一安装基准面上，从结构上降低了装配阶段的调校难度，

　　所有部件的连接均采用标准紧固件，易损件如活塞密封、铰接轴销均可快速拆卸更换，后期维护成本较低。从安装尺寸来看，整体结构的长宽高比例适配常规桌面级实验台的摆放空间，底板厚度满足传动过程中的刚性需求，不会因持续振动出现连接松动问题，各运动部件之间预留了足够的安全间隙，运转过程中不会出现部件干涉碰擦的情况。在功能拓展层面，曲柄轴的输出端可直接连接带轮、飞轮等负载部件，也可加装转速传感器对输出转速进行实时监测，缸体的气路接口可适配常规气动管路接头，无需定制特殊转接件即可接入现有气动回路，适合用于气动动力原理演示、小型气动设备动力源配套、机械传动教学实训等场景，结构上没有冗余设计，每个部件都承担明确的功能定位，传动路径短，能量传递过程中的损耗相对较低，运转过程中无需燃油类介质，仅靠压缩空气即可驱动，适合在对防爆、无明火有要求的场景下作为小型动力单元使用。
