轨道交通辐条式莱瓦轮组结构设计

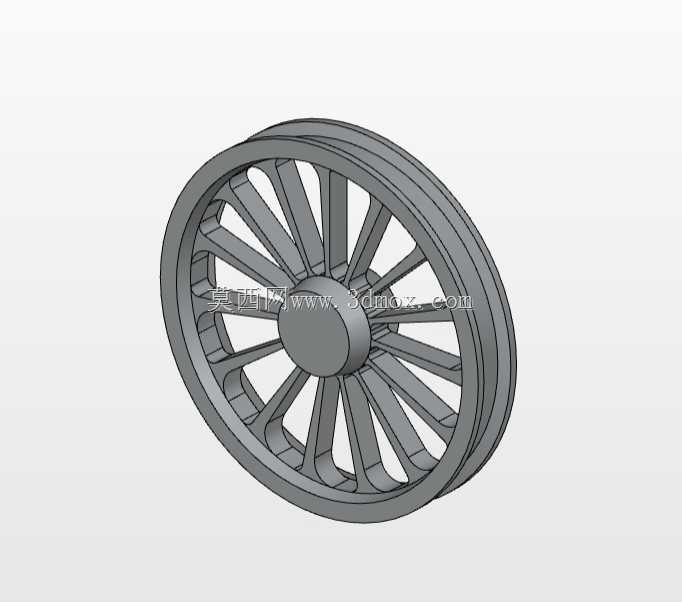

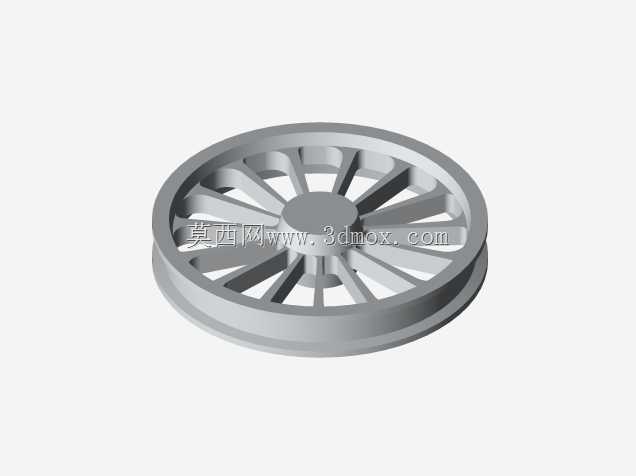

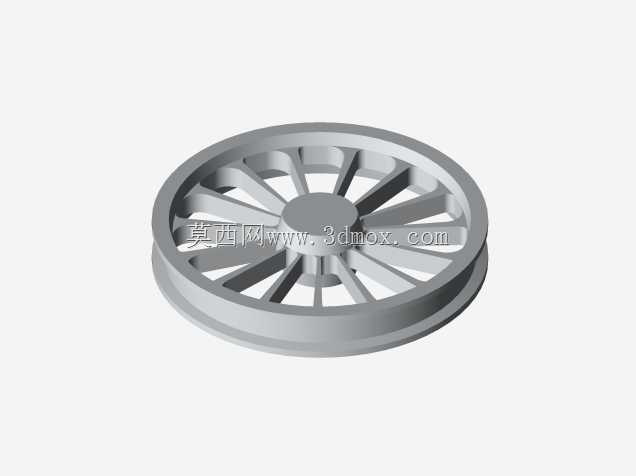

　　在轨道类走行设备的传动与承载系统中，这类辐条式走行轮是承担载荷传递、走行导向的核心部件，常见于工矿窄轨运输车辆、小型轨道作业装备、复古轨道观光车辆的走行部，区别于整体式实心轮，辐条式结构在保证结构强度的前提下能大幅降低轮体自身转动惯量，减少设备启动与制动阶段的能量损耗，同时降低簧下质量，提升走行过程中的平顺性。从结构设计逻辑来看，该轮体采用对称式双轮缘结构，轮缘的凸起高度与踏面锥度完全匹配标准窄轨的轨头轮廓，走行过程中轮缘可卡在钢轨内侧，避免轮体脱轨，踏面的锥度设计能在过弯时自动调整轮对的接触半径，减少轮轨之间的滑动摩擦，降低踏面与轨头的磨耗速率。轮辐部分采用等角度分布的变截面辐条设计，单根辐条从轮毂处向外延伸至轮辋位置时，

　　截面宽度逐步收窄、厚度做渐变过渡，这种设计能让轮体承受垂向冲击载荷时，应力沿着辐条的延伸方向均匀传递，避免在辐条与轮毂、轮辋的连接位置出现应力集中，每根辐条之间的镂空区域，既可以减少轮体整体重量，也能在轮体加工阶段方便排屑，日常运维时也便于检查轮毂位置的紧固件状态。轮毂部分采用中心通孔加键槽的适配结构，中心孔的尺寸公差按照过渡配合设计，可直接与对应直径的车轴配合，键槽的位置与尺寸匹配标准平键的安装要求，能可靠传递驱动扭矩，避免轮体与车轴之间出现相对转动，轮毂的轴向长度经过匹配计算，既保证与车轴有足够的配合接触面积，降低配合面的比压，也不会过多占用走行部的轴向安装空间，给轴端的密封件、紧固件预留足够的安装位置。轮辋部分采用分层式结构，

　　外层的踏面区域预留了一定的加工余量，可在长期使用踏面出现磨耗后，通过机加工修复踏面轮廓，延长轮体的整体使用寿命，轮辋与辐条的连接位置做了大圆角过渡处理，避免铸造或机加工过程中出现应力裂纹，同时在承受冲击载荷时，圆角结构能分散连接位置的应力，提升结构的抗疲劳性能。从安装边界来看，该轮体的轴向安装尺寸需要匹配转向架构架的侧架间距，轮对内侧距严格对应轨道的轨距要求，安装时需要保证两侧轮体的同轴度误差控制在允许范围内，避免走行过程中出现轮对偏磨、啃轨的问题；轮体的径向尺寸决定了走行部的整体高度，在配套设备设计时，需要结合轮径计算车钩高度、设备底部的限界尺寸，保证设备在轨道上走行时不会出现侵限问题。在实际工况适配中，

　　这类辐条轮的结构强度可满足中低速轨道运输的载荷要求，辐条之间的镂空结构在露天工况下不容易积存泥水、杂物，减少了轮体的腐蚀风险，相比板式轮辐，辐条结构的通风散热效果更好，在长时间连续走行、踏面与轨头摩擦生热的情况下，能更快散出热量，避免轮辋区域因为热积累出现结构变形。设计阶段对轮体的受力做了完整的仿真校核，在额定垂向载荷、最大驱动扭矩、过弯侧向载荷的共同作用下，轮体各位置的应力均低于材料的许用应力，辐条的数量与分布角度经过多轮优化，既避免了辐条数量过多导致的重量增加，也防止辐条数量过少导致单根辐条载荷过大、容易出现断裂的问题，轮缘的厚度与高度经过匹配计算，在正常磨耗范围内可保证足够的导向能力，不会因为轻微磨耗就失去防脱轨的作用。
