柴油机氢电池反应装置结构设计

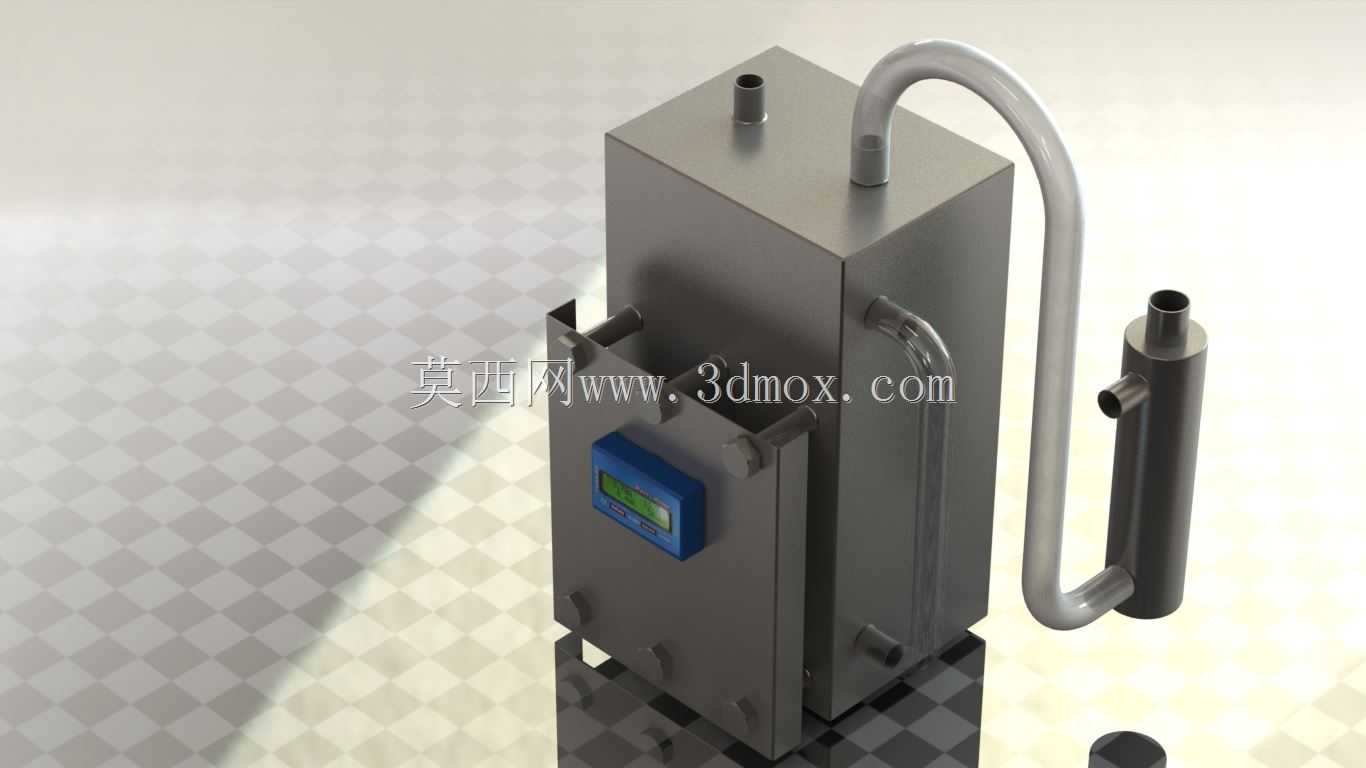

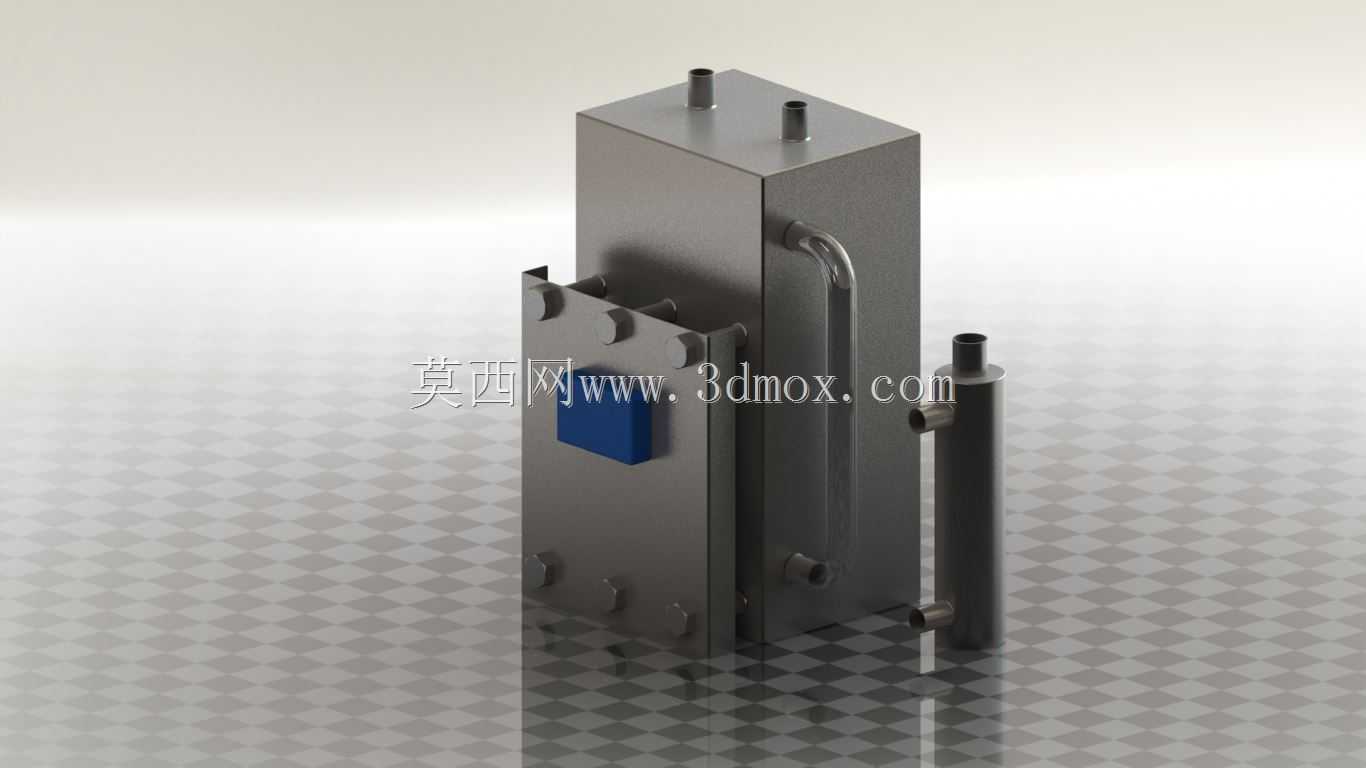

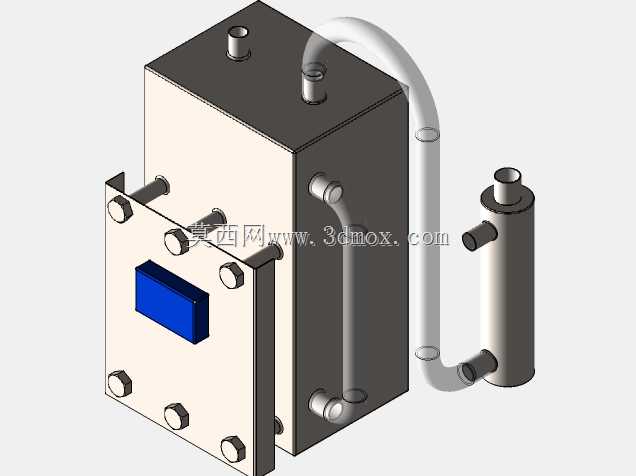

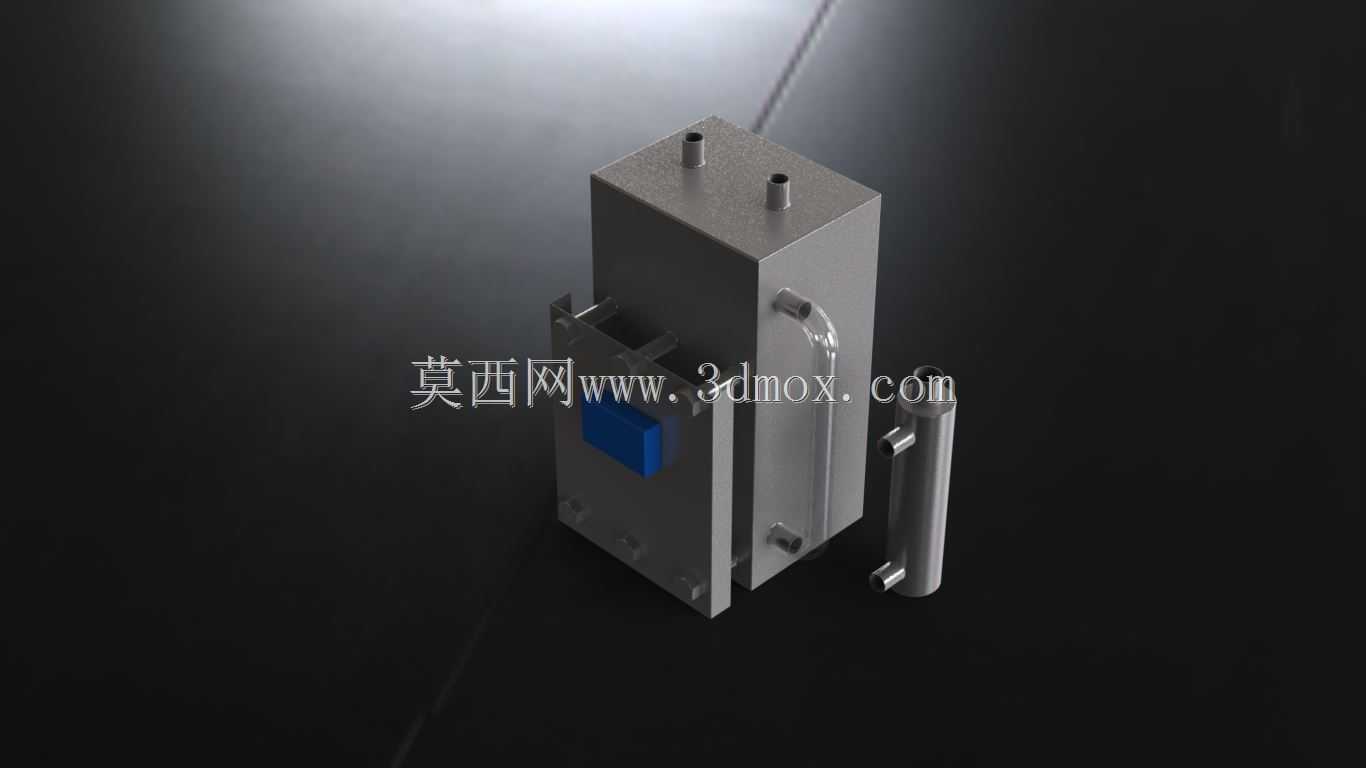

　　在分布式动力供能、备用电源以及特种动力配套场景中，氢电转换装置的结构合理性直接决定整套系统的运行稳定性与维护便捷性，这套针对柴油机配套开发的氢电池反应单元，在结构设计阶段就充分考虑了车载、固定场站两类安装场景的边界限制。从整体布局来看，装置采用立式方箱主体搭配侧置气液分离辅件的结构形式，主体反应腔采用整块金属铣削成型的壳体结构，摒弃了多板材拼焊带来的焊缝泄漏风险，壳体侧壁预留的多组接口分别对应反应气输入、冷却液循环、反应产物排出三类管路连接需求，接口位置统一排布在壳体同侧，能够大幅减少现场布管的弯折半径要求，降低管路流阻。主体反应腔的正面采用快开式压装端板结构，端板与主壳体之间通过周向均布的紧固件实现密封压紧，

　　端板中部预留的观察窗结构可以在不拆解整体装置的前提下，快速检查内部催化层的工作状态，日常巡检时无需排空腔体内介质就能完成状态确认，大幅降低运维工作量。侧置的管状辅件与主壳体之间采用硬管连接搭配支撑固定结构，避免设备运行过程中振动带来的管路疲劳开裂，辅件底部预留的排污接口可以定期排出反应过程中产生的液态冷凝物，防止积液堵塞气路。设计阶段针对安装边界做了充分适配，主体壳体的底部预留了四个通用安装孔位，孔位间距匹配常规工业机架的安装型材规格，既可以直接通过螺栓固定在标准槽钢底座上，也能搭配减震垫安装在移动载具的动力舱内，整体竖向布局的结构能够最大程度压缩水平方向的占用空间，在动力舱空间局促的柴油机配套场景中，能够和柴油油箱、

　　冷却水箱等原有部件并排布置，无需对原有设备舱结构做大规模改造。气路接口的通径设计匹配柴油机不同负载下的氢气供给需求，大负载工况下能够保证反应气的供给流量无节流损失，小负载待机状态下也能维持腔体内的压力稳定，不会出现压力波动导致的供电输出不稳问题。壳体侧壁集成的弯管型流道结构直接在壳体本体上加工成型，没有采用外接管路的设计，既减少了潜在的泄漏点，也能让冷却液在壳体内的流道更长，换热效率更高，能够将反应过程中产生的热量持续带出，维持腔体内的反应温度处于最优区间，避免温度过高导致催化材料性能衰减，也能防止温度过低带来的反应效率下降问题。端板的紧固件排布经过受力仿真验证，每个紧固件的压紧力均匀作用在密封胶圈上，

　　不会出现局部压紧力不足导致的气体泄漏，也不会因为局部压力过大导致密封胶圈过早老化失效。侧置辅件的安装位置特意避开了主体的安装操作空间，在拆装主体端板时不需要提前拆除侧置辅件，能够大幅缩短内部组件更换的作业时间，对于需要快速恢复供能的应急备用场景来说，这类结构设计能够将故障停机时间压缩到原有结构的三分之一。整套装置的外部没有多余的突出结构，所有外接接口的端部都做了防撞倒角处理，在运输、吊装过程中不会因为磕碰导致接口变形，外壳表面做了钝化处理，能够适应户外场站的潮湿、盐雾环境，长期使用不会出现表层锈蚀脱落的问题。在流道设计上，内部的反应气流通路径采用折流结构，能够让反应气和催化层的接触时间更长，氢气的利用率更高，尾气中未反应的氢气占比更低，既提升了整体能量转换效率，也降低了尾气排放的安全风险。冷却液流道采用下进上出的排布方式，和腔体内的温度场分布完全匹配，下部温度较低的区域冷却液流速更快，上部温度较高的区域冷却液停留时间更长，整体换热均匀性更好，不会出现局部过热的热点区域。
