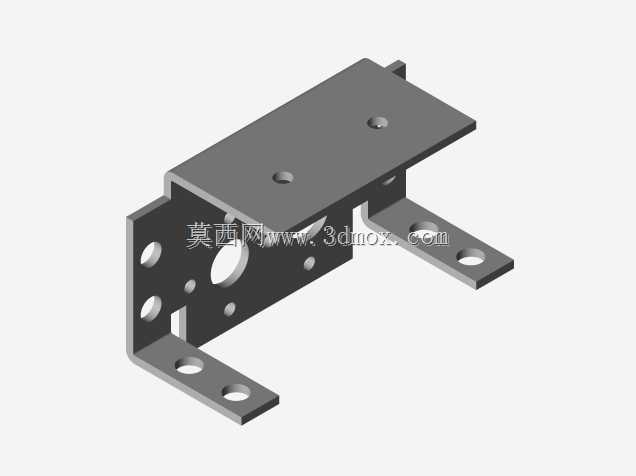

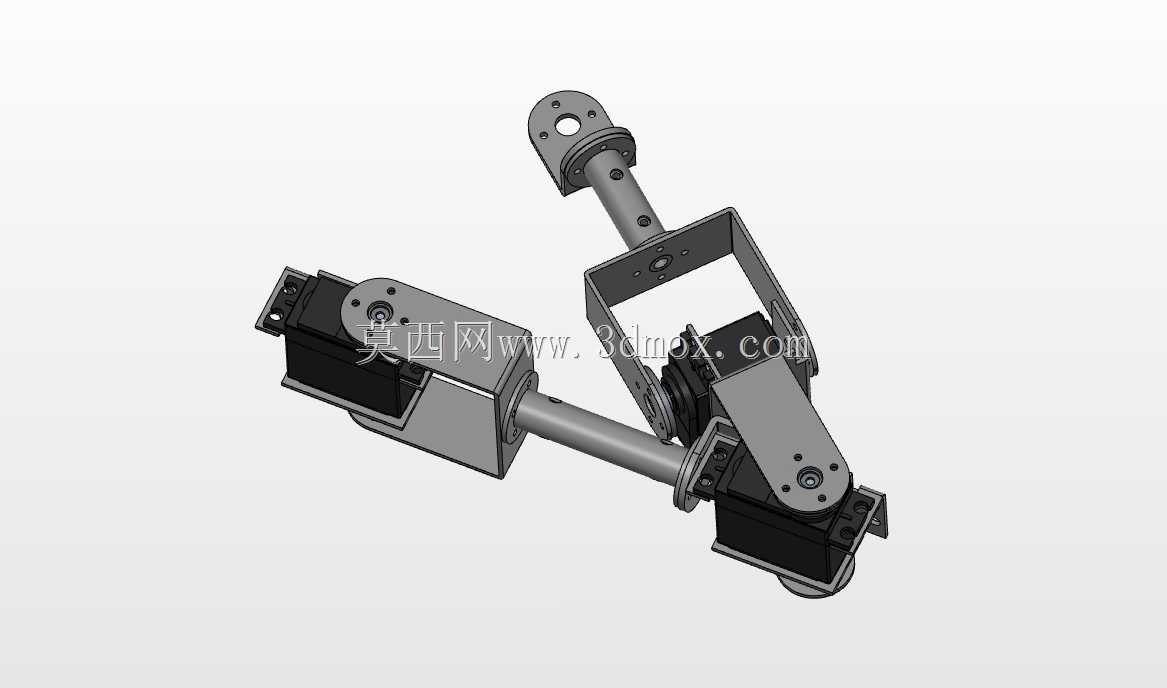

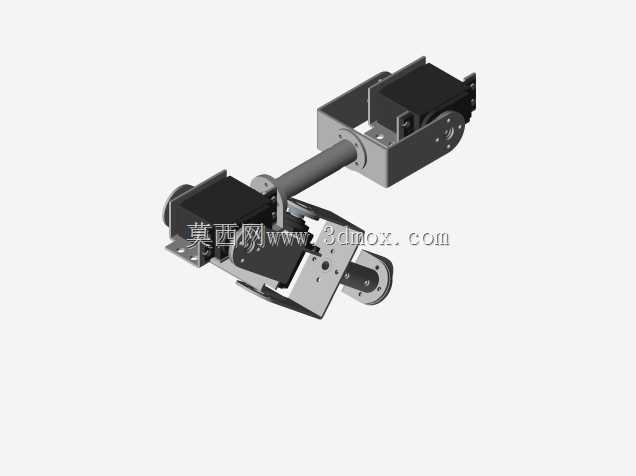

这套关节式机械臂结构,核心面向轻载自动化作业场景设计,可适配教学实验平台、小型物料分拣工位、桌面级精密装配单元等多种使用场景,在3C电子小零件转运、实验室样本移取、轻型工件姿态调整等工况下,能够替代人工完成重复性的定点取放、角度翻转动作,有效降低人工重复操作的劳动强度,提升小批量作业环节的动作一致性。从结构组成来看,整套臂体采用模块化关节设计思路,三个转动关节分别搭载标准舵机作为动力输出单元,每个关节处都设计了独立的金属安装支架,既可以为舵机提供稳定的安装定位基准,也能通过支架上的预留孔位调整舵机的初始安装角度,适配不同作业半径下的姿态需求。臂体的连杆部分采用空心圆管作为主体承载结构,
相比实心杆件能够在保证结构刚性的前提下大幅降低臂体自重,减少关节处舵机的负载冗余,让关节转动的响应速度更快,动态动作过程中的抖动量更小。末端执行端设计了带铰接孔的法兰安装位,可根据实际作业需求快速更换夹爪、吸盘、探针等不同功能的执行末端,不需要对臂体主体结构做额外改动,拓展性能够覆盖多数轻载作业的末端需求。设计过程中,各关节的转动限位做了针对性的结构处理,在关节支架与连杆的衔接处预留了物理限位凸台,避免舵机超程转动导致的线路拉扯、结构碰撞问题,同时每个转动副都采用轴套配合的连接方式,既保证了转动过程的同轴度,也能减少长期转动带来的结构磨损,延长整套机构的使用寿命。从安装边界来看,整套臂体的底部安装面设计了多组对称分布的固定孔位,
可直接固定在铝型材工作台、桌面实验台架或者移动小车上,安装时不需要额外制作复杂的转接法兰,只需要匹配对应孔径的标准紧固件即可完成固定,固定后臂体的水平作业半径可覆盖以底座为中心的扇形区域,垂直方向的抬升高度能够满足桌面级作业的高度差需求。各关节的走线都设计了沿连杆布置的走线槽位,舵机的连接线可以顺着连杆内壁或者支架侧边的走线空间排布,避免臂体转动过程中线路与外部结构发生剐蹭缠绕,也能让整体外观更加规整,减少线路外露带来的安全隐患。在实际选型适配时,可根据末端负载的重量需求匹配不同扭矩规格的标准舵机,不需要修改臂体的安装尺寸,因为各关节的舵机安装位都采用了通用标准尺寸设计,能够兼容市面上多数同规格的数字舵机与模拟舵机,
替换维护的成本较低。关节处的连接法兰都做了定位止口设计,装配时能够快速保证连杆与舵机输出轴的同轴度,减少装配过程中的调试时间,也能避免长期转动过程中因为同轴度偏差带来的舵机输出轴额外径向力,降低舵机的损坏概率。整套结构没有采用复杂的非标定制传动件,多数结构件都可以通过常规的钣金折弯、型材切割、简单机加工完成制作,加工门槛较低,适合小批量制作或者个人DIY改装使用,在教学场景下,也可以作为机械原理、机器人运动学的实操教学载体,让学习者直观理解多自由度串联机构的运动逻辑与结构设计要点。臂体在空载状态下的各关节转动阻力经过结构优化,不会出现卡滞或者旷量过大的问题,舵机输出的扭矩能够高效传递到末端,不会因为连接间隙导致动作精度下降。在实际应用中,搭配对应的舵机控制板,就可以完成预设轨迹的动作编程,实现固定点位的循环作业,也可以加装视觉传感器引导,完成动态目标的识别抓取,适配更复杂的柔性作业需求。
